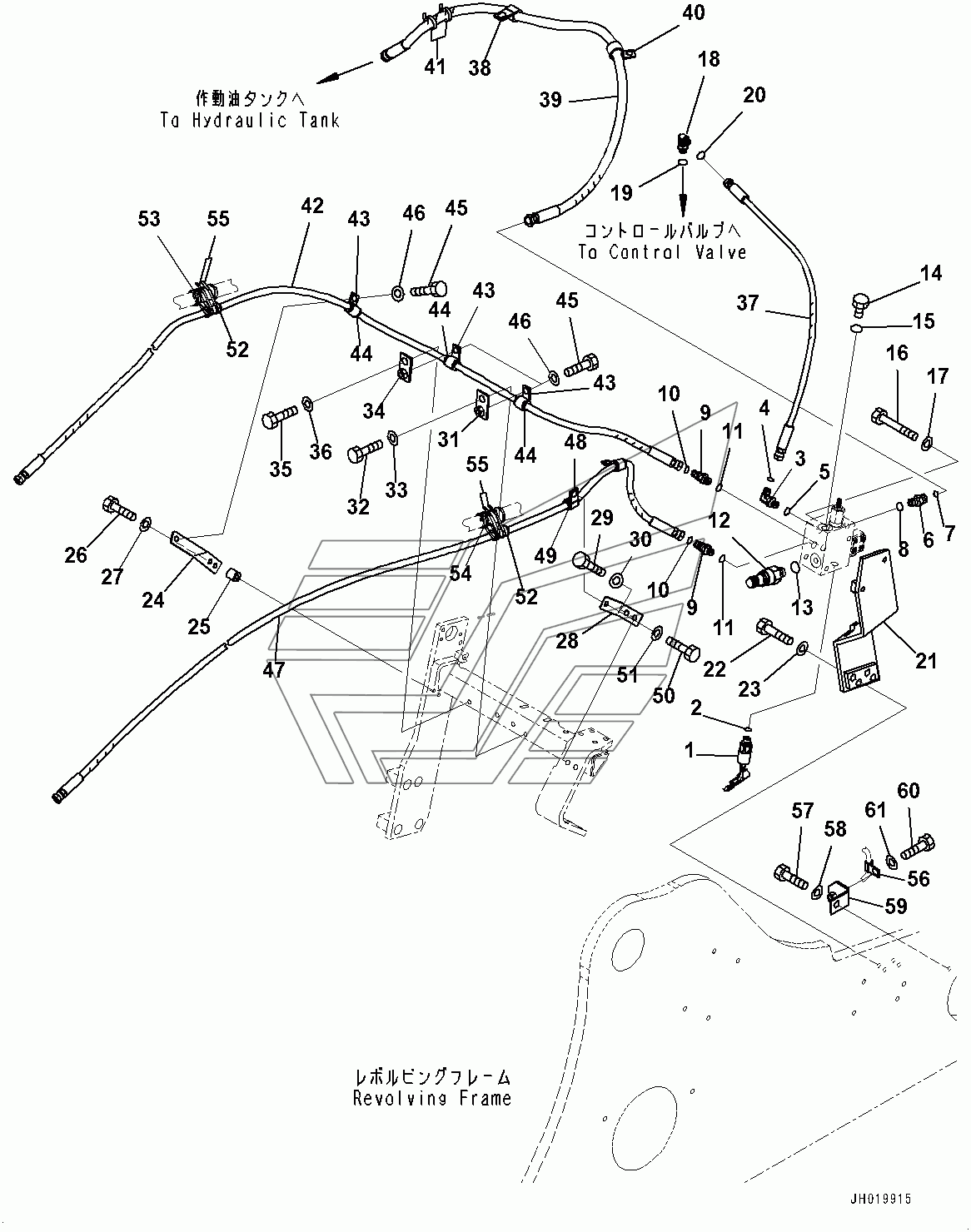

Quick Coupler Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Quick Coupler Piping, Valve (#100001-) PC220LC-8MO Attachment Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Switch

Заводской номер: 0J-06-11580 Количество на модель: 1
0J-06-11580
1
2

Номер детали на чертеже:

2

O-ring 2 100001-100001

Заводской номер: 7002-11423 Количество на модель: 1
7002-11423
1
3

Номер детали на чертеже:

3

Elbow

Заводской номер: 2782-10210 Количество на модель: 1
2782-10210
1
4

Номер детали на чертеже:

4

O-ring 2 100001-

Заводской номер: 2896-11008 Количество на модель: 1
2896-11008
1
6

Номер детали на чертеже:

6

Union

Заводской номер: 2781-0031D Количество на модель: 1
2781-0031D
1
7

Номер детали на чертеже:

7

O-ring 2 100001-100001

Заводской номер: 2896-11009 Количество на модель: 1
2896-11009
1
9

Номер детали на чертеже:

9

Elbow

Заводской номер: 1W-62-43920 Количество на модель: 2
1W-62-43920
2
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 99-101-5220 Количество на модель: 1
99-101-5220
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 7002-11023 Количество на модель: 1
7002-11023
1
14

Номер детали на чертеже:

14

Plug 1 100001-100001

Заводской номер: 7040-11409 Количество на модель: 1
7040-11409
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 1010-81085 Количество на модель: 2
1010-81085
2
17

Номер детали на чертеже:

17

Washer 2 100001-100026

Заводской номер: 1643-31032 Количество на модель: 2
1643-31032
2
18

Номер детали на чертеже:

18

Elbow

Заводской номер: 7A-915-4360 Количество на модель: 1
7A-915-4360
1
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 0Y-62-K6891 Количество на модель: 1
0Y-62-K6891
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 1010-81255 Количество на модель: 4
1010-81255
4
23

Номер детали на чертеже:

23

Washer 3 100001-100001

Заводской номер: 1643-31232 Количество на модель: 4
1643-31232
4
24

Номер детали на чертеже:

24

Bracket

Заводской номер: 0Y-62-K6880 Количество на модель: 1
0Y-62-K6880
1
25

Номер детали на чертеже:

25

Spacer 1 100001-100001

Заводской номер: 95-33-11220 Количество на модель: 2
95-33-11220
2
26

Номер детали на чертеже:

26

Bolt 1 100001-100001

Заводской номер: 1010-81250 Количество на модель: 2
1010-81250
2
28

Номер детали на чертеже:

28

Bracket

Заводской номер: 0Y-62-K6870 Количество на модель: 1
0Y-62-K6870
1
29

Номер детали на чертеже:

29

Bolt 3 100001-100001

Заводской номер: 1010-81225 Количество на модель: 2
1010-81225
2
31

Номер детали на чертеже:

31

Plate

Заводской номер: 0Y-62-K7260 Количество на модель: 1
0Y-62-K7260
1
37

Номер детали на чертеже:

37

Hose

Заводской номер: 2777-00207 Количество на модель: 1
2777-00207
1
38

Номер детали на чертеже:

38

Clip

Заводской номер: 4434-51712 Количество на модель: 1
4434-51712
1
39

Номер детали на чертеже:

39

Hose

Заводской номер: 2777-00317 Количество на модель: 1
2777-00317
1
40

Номер детали на чертеже:

40

Clip 1 100001-100001

Заводской номер: 4434-52512 Количество на модель: 1
4434-52512
1
41

Номер детали на чертеже:

41

Band

Заводской номер: 8034-20536 Количество на модель: 2
8034-20536
2
42

Номер детали на чертеже:

42

Hose

Заводской номер: 06-62-27370 Количество на модель: 1
06-62-27370
1
43

Номер детали на чертеже:

43

Clip 2 100001-100001

Заводской номер: 4434-52112 Количество на модель: 3
4434-52112
3
44

Номер детали на чертеже:

44

Cushion

Заводской номер: 7095-20314 Количество на модель: 3
7095-20314
3
47

Номер детали на чертеже:

47

Hose

Заводской номер: 06-62-27380 Количество на модель: 1
06-62-27380
1
52

Номер детали на чертеже:

52

Cushion

Заводской номер: 7095-00421 Количество на модель: 2
7095-00421
2
53

Номер детали на чертеже:

53

Cushion

Заводской номер: 7095-01453 Количество на модель: 1
7095-01453
1
54

Номер детали на чертеже:

54

Cushion

Заводской номер: 7095-01245 Количество на модель: 1
7095-01245
1
55

Номер детали на чертеже:

55

Band

Заводской номер: 34-03-61410 Количество на модель: 4
34-03-61410
4
56

Номер детали на чертеже:

56

Clip

Заводской номер: 4434-51012 Количество на модель: 1
4434-51012
1
59

Номер детали на чертеже:

59

Bracket

Заводской номер: 06-06-21141 Количество на модель: 1
06-06-21141
1
Quick Coupler Piping, Valve (#100001-) PC220LC-8MO Attachment Piping (#100001-) PC220LC-8MO
