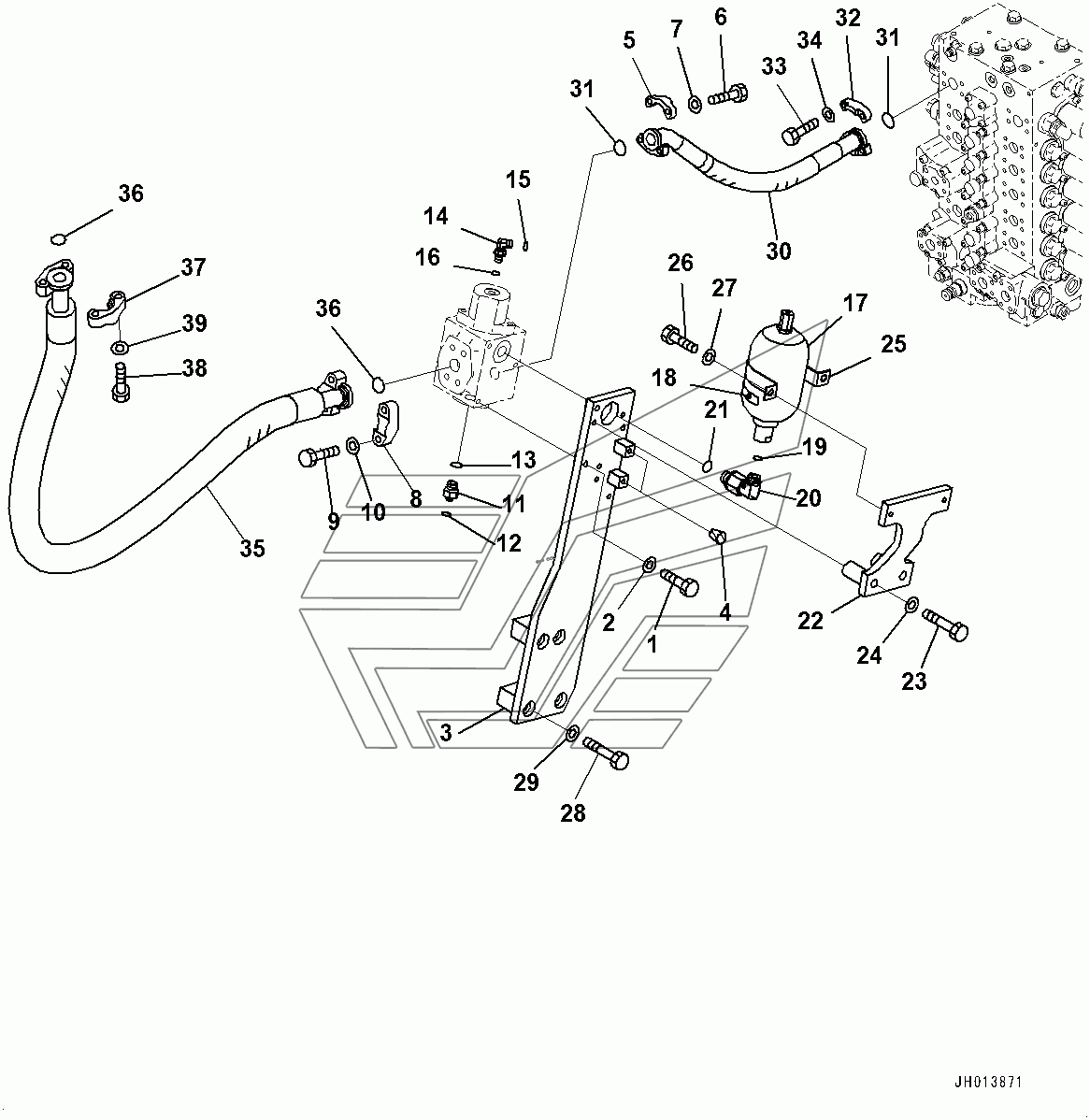

Attachment Piping, Main Piping, R.H. (#100070-) PC220LC-8MO. Каталог 2010г.

Attachment Piping, Main Piping, R.H. (#100001-100069) PC220LC-8MO Attachment Piping, Return Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81040 Количество на модель: 3
01010-81040
3
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 20Y-62-51771 Количество на модель: 1
20Y-62-51771
1
4

Номер детали на чертеже:

4

PLUG

Заводской номер: 07049-01215 Количество на модель: 2
07049-01215
2
5

Номер детали на чертеже:

5

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-51260 Количество на модель: 2
07371-51260
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81245 Количество на модель: 4
01010-81245
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
11

Номер детали на чертеже:

11

NIPPLE

Заводской номер: 20Y-62-43460 Количество на модель: 1
20Y-62-43460
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 07002-12034 Количество на модель: 1
07002-12034
1
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 1
11Y-62-12160
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
17

Номер детали на чертеже:

17

Accumulator Assembly

Заводской номер: 20Y-970-6451 Количество на модель: 1
20Y-970-6451
1
18

Номер детали на чертеже:

18

PLATE¤ SAFETY

Заводской номер: 09659-A057B Количество на модель: 1
09659-A057B
1
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 205-970-5560 Количество на модель: 1
205-970-5560
1
20

Номер детали на чертеже:

20

ELBOW

Заводской номер: 20Y-62-43290 Количество на модель: 1
20Y-62-43290
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 20Y-62-43280 Количество на модель: 1
20Y-62-43280
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81295 Количество на модель: 2
01010-81295
2
25

Номер детали на чертеже:

25

PLATE

Заводской номер: 175-61-51750 Количество на модель: 1
175-61-51750
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
30

Номер детали на чертеже:

30

HOSE

Заводской номер: 07097-01005 Количество на модель: 1
07097-01005
1
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
35

Номер детали на чертеже:

35

Hose, Flange Type

Заводской номер: 07099-21218 Количество на модель: 1
07099-21218
1
36

Номер детали на чертеже:

36

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
