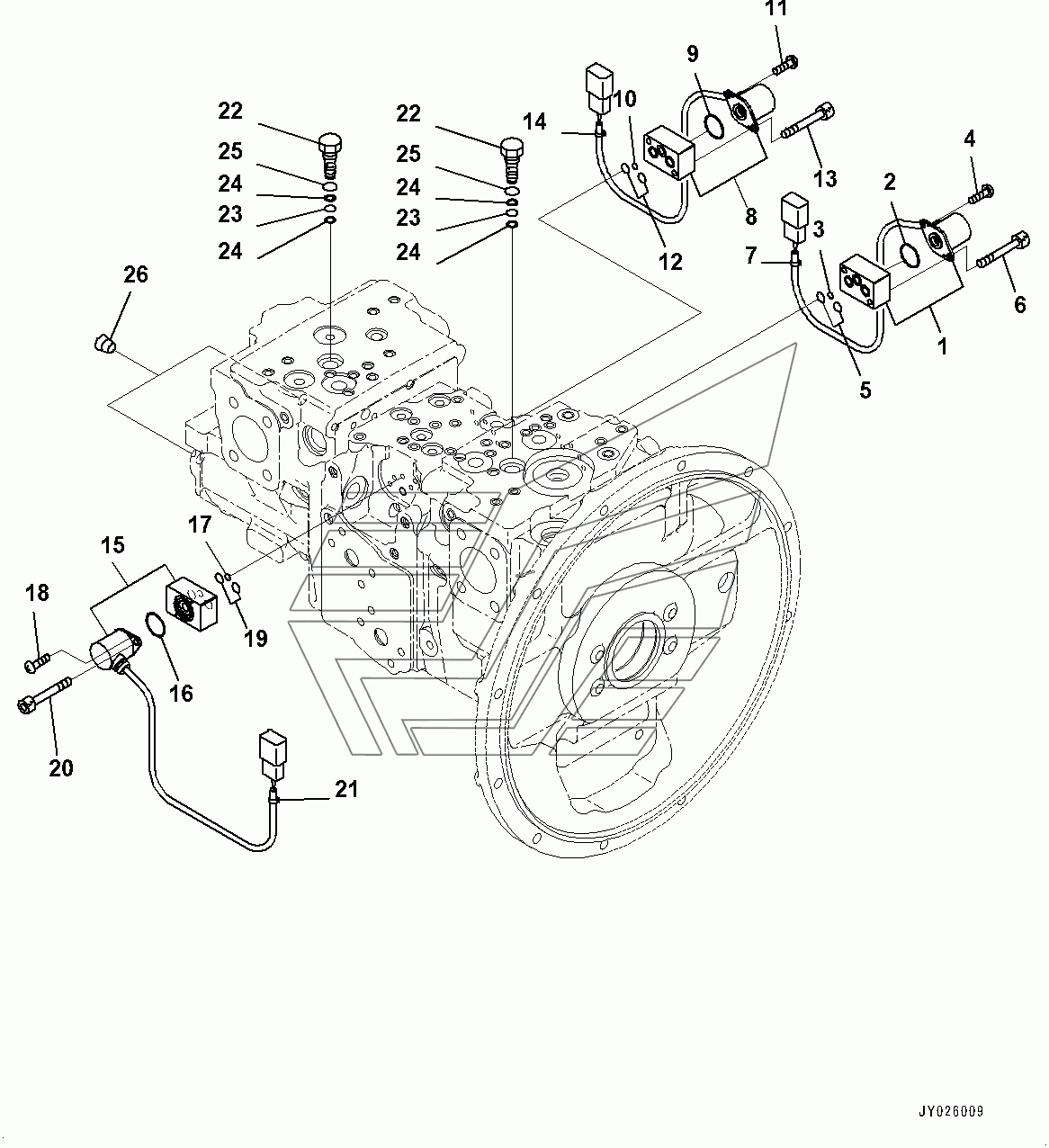

Piston Pump, Inner Parts (11/11) (#100021-) PC220LC-8MO. Каталог 2010г.

Piston Pump, Inner Parts (10/11) (#100021-) PC220LC-8MO Suction Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pump Assembly

Заводской номер: 708-2L-00390 Количество на модель: 1
708-2L-00390
1
1

Номер детали на чертеже:

1

Valve, Pilot

Заводской номер: 702-21-62200 Количество на модель: 1
702-21-62200
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 720-1L-15440 Количество на модель: 1
720-1L-15440
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 720-1L-15430 Количество на модель: 1
720-1L-15430
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: 702-21-54180 Количество на модель: 2
702-21-54180
2
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 702-16-58320 Количество на модель: 2
702-16-58320
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01252-60635 Количество на модель: 2
01252-60635
2
7

Номер детали на чертеже:

7

BAND¤ RED

Заводской номер: 20Y-62-22790 Количество на модель: 1
20Y-62-22790
1
14

Номер детали на чертеже:

14

BAND¤ WHITE

Заводской номер: 20Y-62-22830 Количество на модель: 1
20Y-62-22830
1
21

Номер детали на чертеже:

21

BAND¤ YELLOW

Заводской номер: 20Y-62-22810 Количество на модель: 1
20Y-62-22810
1
22

Номер детали на чертеже:

22

PLUG

Заводской номер: 708-2L-35941 Количество на модель: 2
708-2L-35941
2
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-B1008 Количество на модель: 2
07000-B1008
2
24

Номер детали на чертеже:

24

RING

Заводской номер: 07001-01008 Количество на модель: 4
07001-01008
4
25

Номер детали на чертеже:

25

O-RING

Заводской номер: 07002-61423 Количество на модель: 2
07002-61423
2
26

Номер детали на чертеже:

26

PLUG

Заводской номер: 07049-01215 Количество на модель: 2
07049-01215
2
