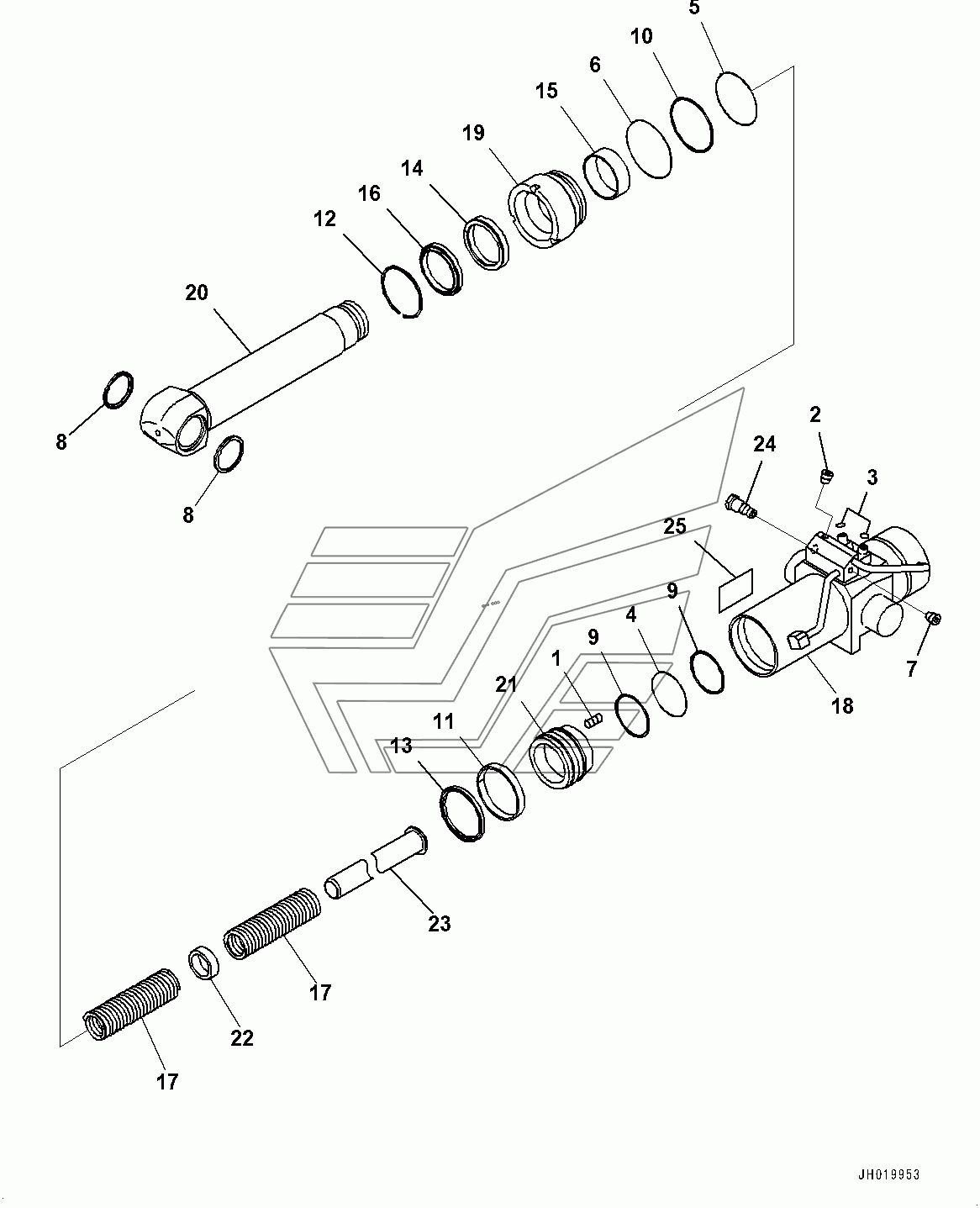

Quick Coupler, (2/4) (#100001-) PC220LC-8MO. Каталог 2010г.

Quick Coupler, (1/4) (#100001-) PC220LC-8MO Quick Coupler, (3/4) (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 77A-915-4201 Количество на модель: 1
77A-915-4201
1
1

Номер детали на чертеже:

1

Screw

Заводской номер: 01310-21012 Количество на модель: 1
01310-21012
1
2

Номер детали на чертеже:

2

Plug

Заводской номер: 02720-40104 Количество на модель: 1
02720-40104
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07000-12065 Количество на модель: 1
07000-12065
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-12085 Количество на модель: 1
07000-12085
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-12090 Количество на модель: 1
07000-12090
1
7

Номер детали на чертеже:

7

PLUG

Заводской номер: 07043-70108 Количество на модель: 1
07043-70108
1
8

Номер детали на чертеже:

8

SEAL

Заводской номер: 07145-00050 Количество на модель: 2
07145-00050
2
9

Номер детали на чертеже:

9

RING, BACK-UP

Заводской номер: 07146-02066 Количество на модель: 2
07146-02066
2
10

Номер детали на чертеже:

10

RING, BACK-UP

Заводской номер: 07146-02086 Количество на модель: 1
07146-02086
1
11

Номер детали на чертеже:

11

PACKING, ROD

Заводской номер: 07156-00912 Количество на модель: 1
07156-00912
1
12

Номер детали на чертеже:

12

RING

Заводской номер: 07179-12084 Количество на модель: 1
07179-12084
1
13

Номер детали на чертеже:

13

Ring, Piston

Заводской номер: 707-44-90070 Количество на модель: 1
707-44-90070
1
14

Номер детали на чертеже:

14

PACKING

Заводской номер: 707-51-70211 Количество на модель: 1
707-51-70211
1
15

Номер детали на чертеже:

15

Bushing

Заводской номер: 707-52-90471 Количество на модель: 1
707-52-90471
1
16

Номер детали на чертеже:

16

Seal, Dust

Заводской номер: 707-56-70740 Количество на модель: 1
707-56-70740
1
17

Номер детали на чертеже:

17

Spring

Заводской номер: 77A-915-4150 Количество на модель: 2
77A-915-4150
2
18

Номер детали на чертеже:

18

Cylinder

Заводской номер: 77A-915-4240 Количество на модель: 1
77A-915-4240
1
19

Номер детали на чертеже:

19

Cylinder Head

Заводской номер: 77A-915-4250 Количество на модель: 1
77A-915-4250
1
20

Номер детали на чертеже:

20

Rod, Piston

Заводской номер: 77A-915-4260 Количество на модель: 1
77A-915-4260
1
21

Номер детали на чертеже:

21

Piston

Заводской номер: 77A-915-4270 Количество на модель: 1
77A-915-4270
1
22

Номер детали на чертеже:

22

Ring

Заводской номер: 77A-915-4280 Количество на модель: 1
77A-915-4280
1
23

Номер детали на чертеже:

23

Guide

Заводской номер: 77A-915-4340 Количество на модель: 1
77A-915-4340
1
24

Номер детали на чертеже:

24

Valve, Check

Заводской номер: 77A-915-4350 Количество на модель: 1
77A-915-4350
1
25

Номер детали на чертеже:

25

Decal, Caution, Air Cylinder

Заводской номер: 07843-30064 Количество на модель: 1
07843-30064
1
Quick Coupler, (1/4) (#100001-) PC220LC-8MO Quick Coupler, (3/4) (#100001-) PC220LC-8MO
