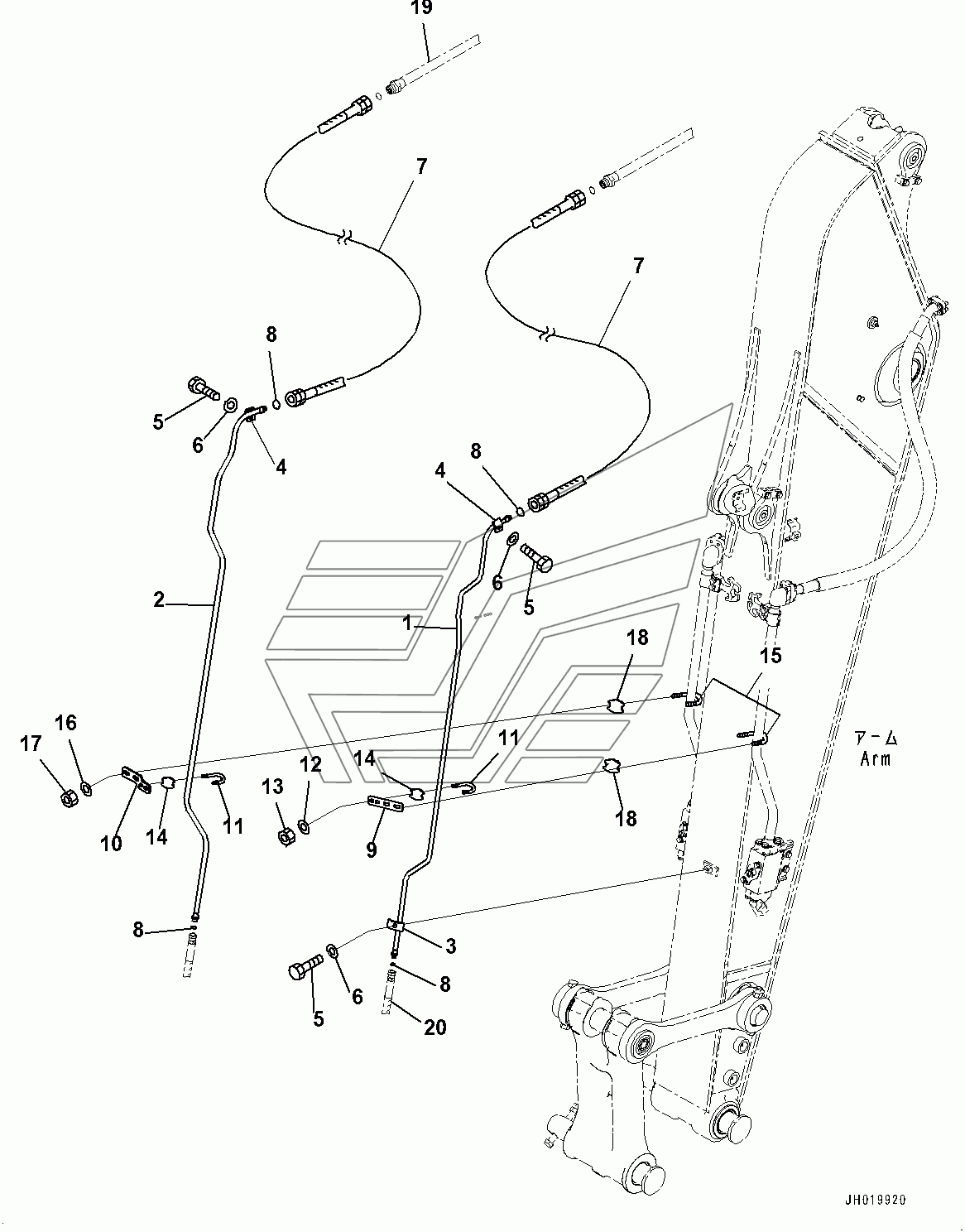

Arm, Quick Coupler Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Arm, Additional Piping (#100001-) PC220LC-8MO Shipping Parts (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube 1 100001-

Заводской номер: 06-62-21880 Количество на модель: 1
06-62-21880
1
2

Номер детали на чертеже:

2

Tube 1 100001-

Заводской номер: 06-62-27360 Количество на модель: 1
06-62-27360
1
3

Номер детали на чертеже:

3

Clamp 1 100001-

Заводской номер: 07-62-76370 Количество на модель: 1
07-62-76370
1
4

Номер детали на чертеже:

4

Clamp 2 100001-

Заводской номер: 07-62-76380 Количество на модель: 2
07-62-76380
2
5

Номер детали на чертеже:

5

Bolt 2 100001-100012

Заводской номер: 1010-81025 Количество на модель: 3
1010-81025
3
6

Номер детали на чертеже:

6

Washer 2 100001-100026

Заводской номер: 1643-31032 Количество на модель: 3
1643-31032
3
7

Номер детали на чертеже:

7

Hose, Face Seal Type 2 100001-

Заводской номер: 2777-20214 Количество на модель: 2
2777-20214
2
8

Номер детали на чертеже:

8

O-ring 2 100001-

Заводской номер: 2896-11008 Количество на модель: 4
2896-11008
4
9

Номер детали на чертеже:

9

Plate 1 100001-

Заводской номер: 06-62-21870 Количество на модель: 1
06-62-21870
1
10

Номер детали на чертеже:

10

Bracket 1 100001-

Заводской номер: 06-62-27390 Количество на модель: 1
06-62-27390
1
11

Номер детали на чертеже:

11

Clip, Pipe 2 100001-

Заводской номер: 7283-31529 Количество на модель: 2
7283-31529
2
12

Номер детали на чертеже:

12

Washer 4 100001-100001

Заводской номер: 1643-30823 Количество на модель: 4
1643-30823
4
13

Номер детали на чертеже:

13

Nut 4 100001-

Заводской номер: 1596-00807 Количество на модель: 4
1596-00807
4
14

Номер детали на чертеже:

14

Seat 2 100001-

Заводской номер: 7283-51523 Количество на модель: 2
7283-51523
2
15

Номер детали на чертеже:

15

Clip 2 100001-

Заводской номер: 7283-33450 Количество на модель: 2
7283-33450
2
17

Номер детали на чертеже:

17

Nut 4 100001-

Заводской номер: 1597-01009 Количество на модель: 4
1597-01009
4
18

Номер детали на чертеже:

18

Seat 2 100001-

Заводской номер: 7283-53444 Количество на модель: 2
7283-53444
2
19

Номер детали на чертеже:

19

Tube

Заводской номер: 206-62-27330 Количество на модель: 0
206-62-27330
0
20

Номер детали на чертеже:

20

Hose

Заводской номер: 77A-915-4321 Количество на модель: 0
77A-915-4321
0
