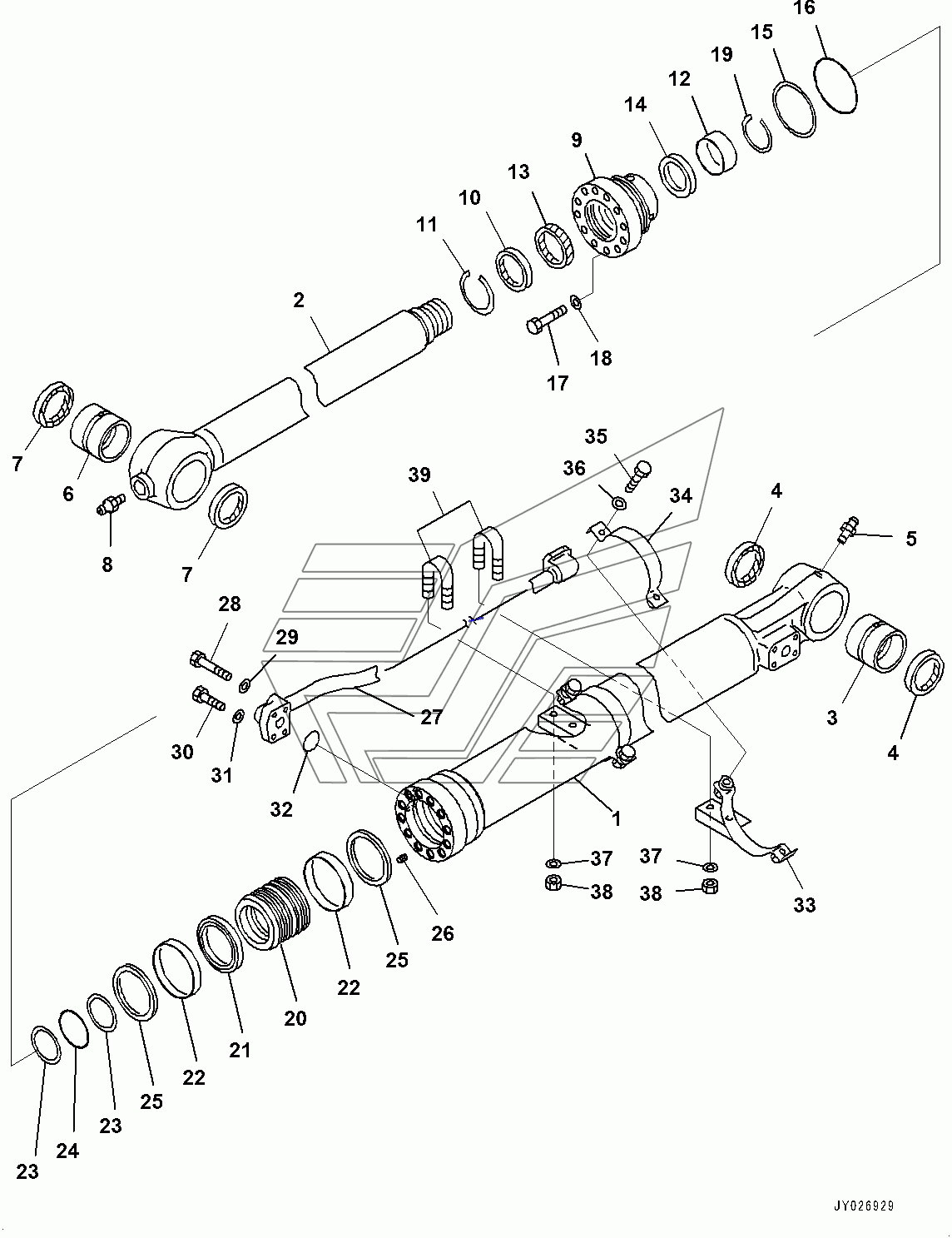

Arm, Bucket Cylinder (#100001-) PC220LC-8MO. Каталог 2010г.

Arm, Arm and Pin (#100001-) PC220LC-8MO Arm, Bucket Link (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 707-E1-00230 Количество на модель: 1
707-E1-00230
1
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 721-13-14030 Количество на модель: 1
721-13-14030
1
2

Номер детали на чертеже:

2

Rod, Piston

Заводской номер: 721-58-10100 Количество на модель: 1
721-58-10100
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 707-76-80431 Количество на модель: 1
707-76-80431
1
4

Номер детали на чертеже:

4

SEAL

Заводской номер: 07145-00080 Количество на модель: 2
07145-00080
2
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
6

Номер детали на чертеже:

6

BUSHING

Заводской номер: 707-76-80020 Количество на модель: 1
707-76-80020
1
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 20Y-70-23230 Количество на модель: 2
20Y-70-23230
2
9

Номер детали на чертеже:

9

HEAD,CYLINDER

Заводской номер: 707-27-14690 Количество на модель: 1
707-27-14690
1
10

Номер детали на чертеже:

10

SEAL,DUST (KIT)

Заводской номер: 707-56-10740 Количество на модель: 1
707-56-10740
1
11

Номер детали на чертеже:

11

RING,SNAP

Заводской номер: 07179-13114 Количество на модель: 1
07179-13114
1
12

Номер детали на чертеже:

12

BUSHING

Заводской номер: 707-52-90781 Количество на модель: 1
707-52-90781
1
13

Номер детали на чертеже:

13

Packing, Rod, (Kit : K12)

Заводской номер: 707-51-10860 Количество на модель: 1
707-51-10860
1
14

Номер детали на чертеже:

14

RING,BUFFER (KIT)

Заводской номер: 707-51-10650 Количество на модель: 1
707-51-10650
1
15

Номер детали на чертеже:

15

Ring, Back-up, (Kit : K12)

Заводской номер: 707-35-31310 Количество на модель: 1
707-35-31310
1
16

Номер детали на чертеже:

16

O-ring, (Kit : K12)

Заводской номер: 07000-B5130 Количество на модель: 1
07000-B5130
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81875 Количество на модель: 12
01010-81875
12
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 707-41-11840 Количество на модель: 12
707-41-11840
12
19

Номер детали на чертеже:

19

RING,SNAP

Заводской номер: 707-75-10160 Количество на модель: 1
707-75-10160
1
20

Номер детали на чертеже:

20

PISTON

Заводской номер: 707-36-14650 Количество на модель: 1
707-36-14650
1
21

Номер детали на чертеже:

21

Ring, Piston, (Kit : K12)

Заводской номер: 707-44-14150 Количество на модель: 1
707-44-14150
1
22

Номер детали на чертеже:

22

RING,WEAR (KIT)

Заводской номер: 707-39-14110 Количество на модель: 2
707-39-14110
2
23

Номер детали на чертеже:

23

Ring, Back-up, (Kit : K12)

Заводской номер: 707-35-30900 Количество на модель: 2
707-35-30900
2
24

Номер детали на чертеже:

24

O-ring, (Kit : K12)

Заводской номер: 07000-B5090 Количество на модель: 1
07000-B5090
1
25

Номер детали на чертеже:

25

RING

Заводской номер: 707-44-14910 Количество на модель: 2
707-44-14910
2
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 01310-01216 Количество на модель: 1
01310-01216
1
27

Номер детали на чертеже:

27

Tube

Заводской номер: 707-86-67860 Количество на модель: 1
707-86-67860
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 07372-21060 Количество на модель: 2
07372-21060
2
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 01643-51032 Количество на модель: 2
01643-51032
2
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 07372-21045 Количество на модель: 2
07372-21045
2
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 707-88-22680 Количество на модель: 2
707-88-22680
2
34

Номер детали на чертеже:

34

BAND

Заводской номер: 707-88-21361 Количество на модель: 2
707-88-21361
2
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
37

Номер детали на чертеже:

37

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
38

Номер детали на чертеже:

38

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
39

Номер детали на чертеже:

39

CLIP

Заводской номер: 07283-32738 Количество на модель: 2
07283-32738
2
