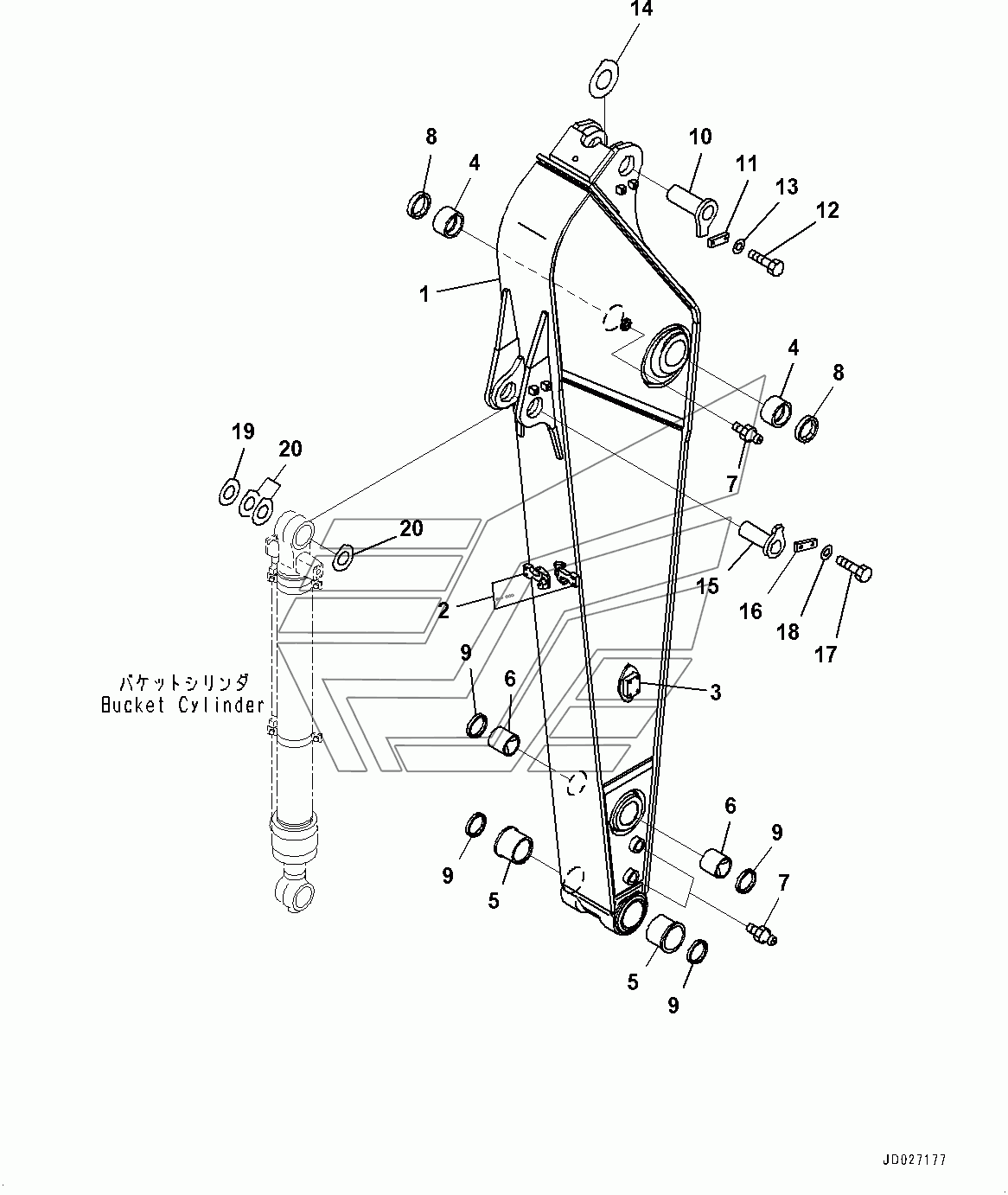

Arm, Arm and Pin (#100001-) PC220LC-8MO. Каталог 2010г.

Arm, Bucket Cylinder Hose (#100001-) PC220LC-8MO Arm, Bucket Cylinder (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Arm Assembly

Заводской номер: 206-70-00860 Количество на модель: 1
206-70-00860
1
1

Номер детали на чертеже:

1

Arm

Заводской номер: Arm Количество на модель: 1
Arm
1
2

Номер детали на чертеже:

2

Plate, Welded

Заводской номер: 20Y-70-42E51 Количество на модель: 2
20Y-70-42E51
2
3

Номер детали на чертеже:

3

Bracket, Welded

Заводской номер: 20Y-970-3572 Количество на модель: 2
20Y-970-3572
2
4

Номер детали на чертеже:

4

BUSHING

Заводской номер: 205-70-72180 Количество на модель: 2
205-70-72180
2
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 20Y-70-32410 Количество на модель: 2
20Y-70-32410
2
6

Номер детали на чертеже:

6

BUSHING

Заводской номер: 21K-70-12161 Количество на модель: 2
21K-70-12161
2
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
8

Номер детали на чертеже:

8

SEAL

Заводской номер: 07145-00090 Количество на модель: 2
07145-00090
2
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 20Y-70-23230 Количество на модель: 4
20Y-70-23230
4
10

Номер детали на чертеже:

10

Pin

Заводской номер: 20Y-70-42220 Количество на модель: 1
20Y-70-42220
1
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 205-70-66581 Количество на модель: 1
205-70-66581
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
14

Номер детали на чертеже:

14

SPACER¤ 1.5MM

Заводской номер: 205-70-51530 Количество на модель: 1
205-70-51530
1
15

Номер детали на чертеже:

15

Pin

Заводской номер: 206-70-22220 Количество на модель: 1
206-70-22220
1
19

Номер детали на чертеже:

19

SPACER¤ 0.8MM

Заводской номер: 20Y-70-11340 Количество на модель: 1
20Y-70-11340
1
