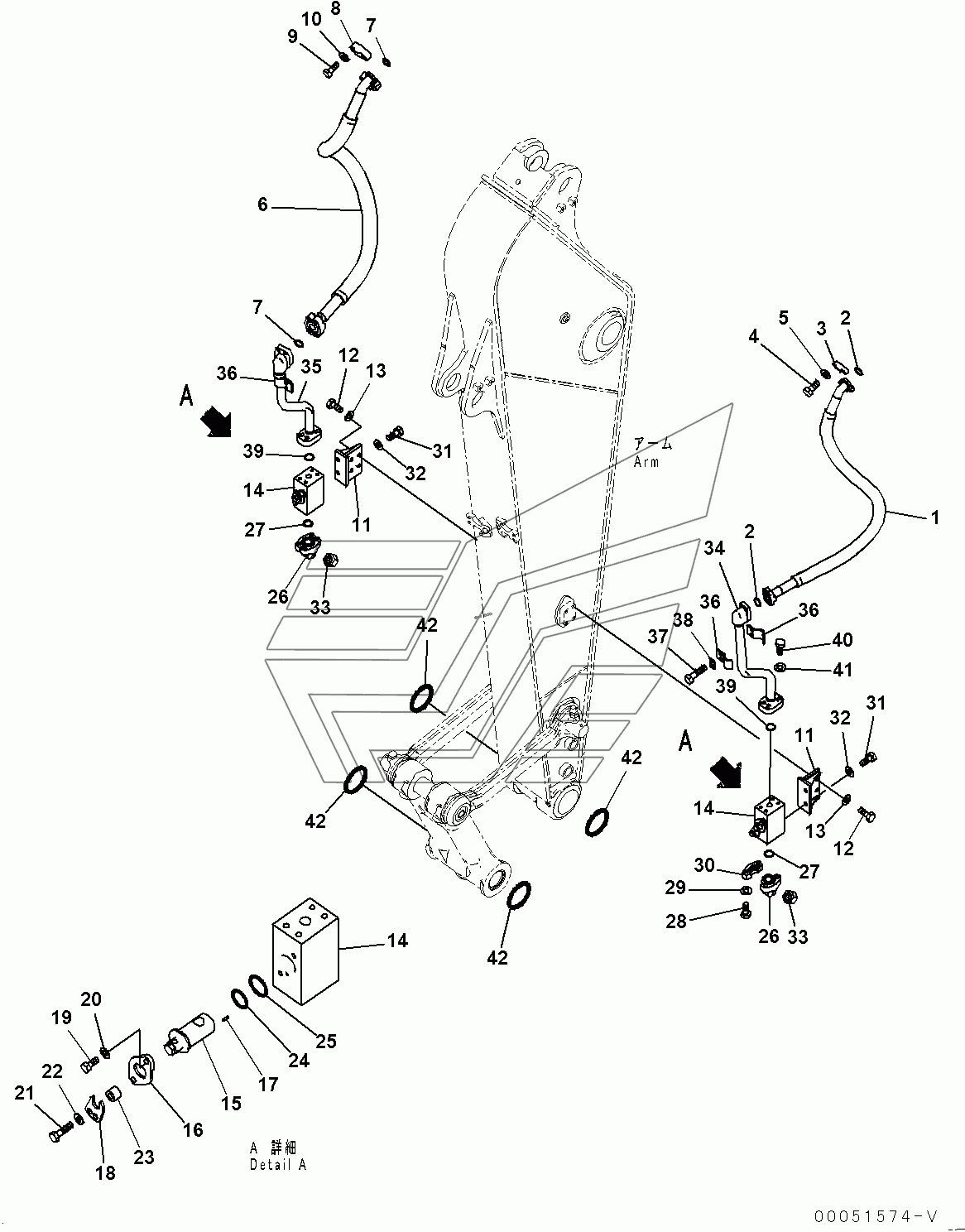

Arm, Additional Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Arm, Bucket Cylinder Hose (#100001-) PC220LC-8MO Arm, Arm and Pin (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Valve Assembly

Заводской номер: 20Y-970-5300 Количество на модель: 2
20Y-970-5300
2
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 07097-21016 Количество на модель: 1
07097-21016
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
3

Номер детали на чертеже:

3

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 07097-21217 Количество на модель: 1
07097-21217
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
8

Номер детали на чертеже:

8

FLANGE

Заводской номер: 07371-51260 Количество на модель: 4
07371-51260
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81245 Количество на модель: 8
01010-81245
8
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
11

Номер детали на чертеже:

11

Bracket

Заводской номер: 20Y-970-5321 Количество на модель: 2
20Y-970-5321
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
14

Номер детали на чертеже:

14

Body

Заводской номер: Body Количество на модель: 1
Body
1
15

Номер детали на чертеже:

15

Shaft

Заводской номер: 20Y-970-5240 Количество на модель: 1
20Y-970-5240
1
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 20Y-970-3270 Количество на модель: 1
20Y-970-3270
1
17

Номер детали на чертеже:

17

PIN,ROLL

Заводской номер: 04025-00412 Количество на модель: 1
04025-00412
1
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 20Y-970-4612 Количество на модель: 1
20Y-970-4612
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81045 Количество на модель: 1
01010-81045
1
23

Номер детали на чертеже:

23

SPACER

Заводской номер: 201-03-29160 Количество на модель: 1
201-03-29160
1
26

Номер детали на чертеже:

26

Elbow

Заводской номер: 207-970-2110 Количество на модель: 2
207-970-2110
2
33

Номер детали на чертеже:

33

PLUG

Заводской номер: 205-970-5770 Количество на модель: 2
205-970-5770
2
34

Номер детали на чертеже:

34

Tube

Заводской номер: 20Y-970-5631 Количество на модель: 1
20Y-970-5631
1
35

Номер детали на чертеже:

35

Tube

Заводской номер: 206-970-2660 Количество на модель: 1
206-970-2660
1
36

Номер детали на чертеже:

36

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 4
207-62-31330
4
38

Номер детали на чертеже:

38

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
42

Номер детали на чертеже:

42

O-RING

Заводской номер: 205-70-73280 Количество на модель: 4
205-70-73280
4
