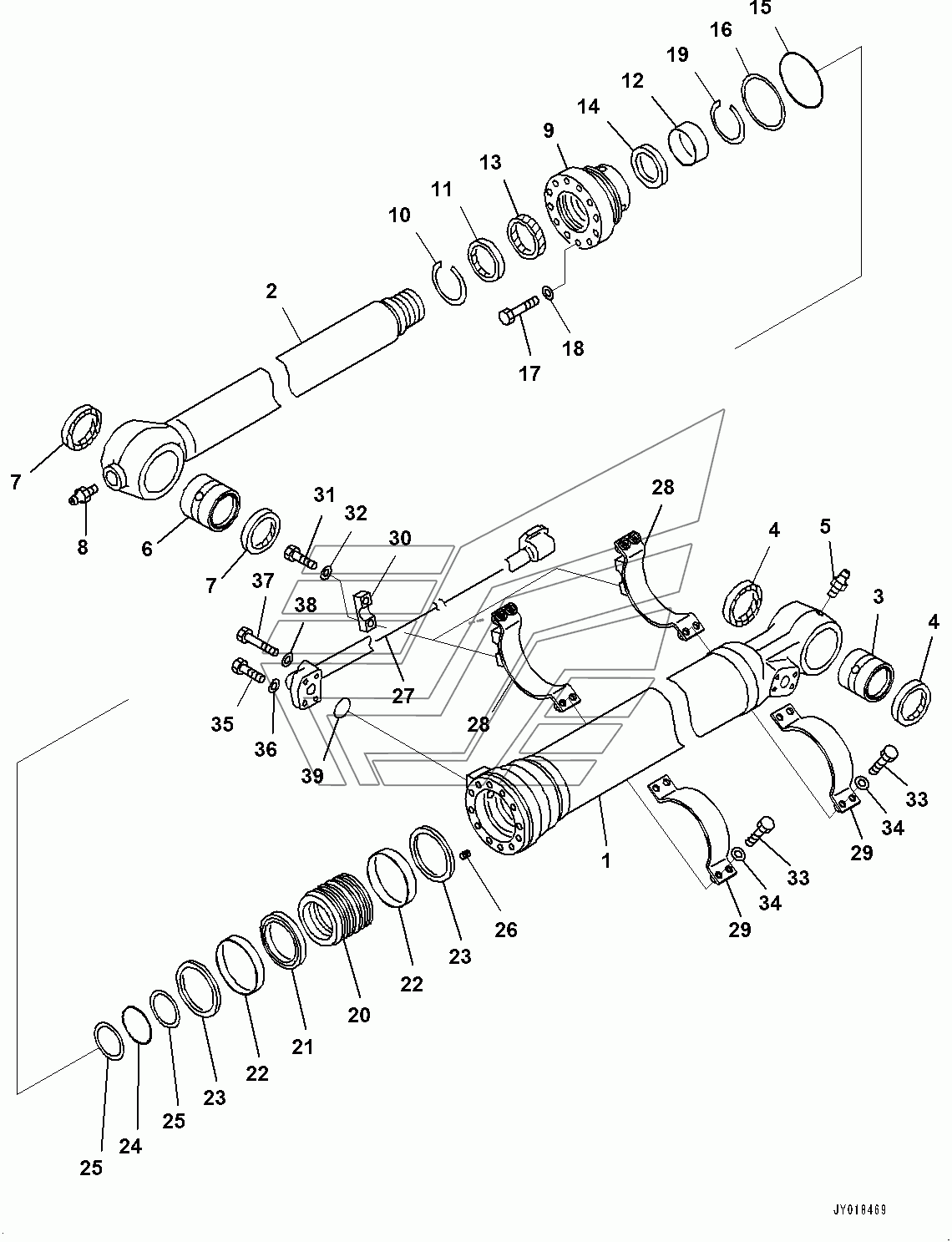

Arm, Bucket Cylinder (#100001-) PC220LC-8MO. Каталог 2010г.

Arm, Arm and Pin (#100001-) PC220LC-8MO Arm, Bucket Link (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 707-E1-00961 Количество на модель: 1
707-E1-00961
1
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 721-13-13230 Количество на модель: 1
721-13-13230
1
2

Номер детали на чертеже:

2

Rod, Piston

Заводской номер: 707-58-90E61 Количество на модель: 1
707-58-90E61
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 707-76-80431 Количество на модель: 1
707-76-80431
1
4

Номер детали на чертеже:

4

SEAL

Заводской номер: 07145-00080 Количество на модель: 2
07145-00080
2
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
6

Номер детали на чертеже:

6

BUSHING

Заводской номер: 707-76-80020 Количество на модель: 1
707-76-80020
1
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 20Y-70-23230 Количество на модель: 2
20Y-70-23230
2
9

Номер детали на чертеже:

9

HEAD,CYLINDER

Заводской номер: 707-27-13750 Количество на модель: 1
707-27-13750
1
10

Номер детали на чертеже:

10

RING,SNAP

Заводской номер: 07179-13104 Количество на модель: 1
07179-13104
1
11

Номер детали на чертеже:

11

SEAL,DUST (KIT)

Заводской номер: 707-56-90740 Количество на модель: 1
707-56-90740
1
12

Номер детали на чертеже:

12

BUSHING

Заводской номер: 707-52-90681 Количество на модель: 1
707-52-90681
1
13

Номер детали на чертеже:

13

Packing, Rod, (Kit : K08)

Заводской номер: 707-51-90860 Количество на модель: 1
707-51-90860
1
14

Номер детали на чертеже:

14

RING,BUFFER (KIT)

Заводской номер: 707-51-90650 Количество на модель: 1
707-51-90650
1
15

Номер детали на чертеже:

15

O-ring, (Kit : K08)

Заводской номер: 07000-B5120 Количество на модель: 1
07000-B5120
1
16

Номер детали на чертеже:

16

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-31210 Количество на модель: 1
707-35-31210
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81875 Количество на модель: 12
01010-81875
12
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 707-41-11840 Количество на модель: 12
707-41-11840
12
19

Номер детали на чертеже:

19

RING,SNAP

Заводской номер: 707-75-90110 Количество на модель: 1
707-75-90110
1
20

Номер детали на чертеже:

20

PISTON

Заводской номер: 707-36-13780 Количество на модель: 1
707-36-13780
1
21

Номер детали на чертеже:

21

Ring, Piston, (Kit : K08)

Заводской номер: 707-44-13150 Количество на модель: 1
707-44-13150
1
22

Номер детали на чертеже:

22

RING,WEAR (KIT)

Заводской номер: 707-39-13150 Количество на модель: 2
707-39-13150
2
23

Номер детали на чертеже:

23

RING

Заводской номер: 707-44-13911 Количество на модель: 2
707-44-13911
2
24

Номер детали на чертеже:

24

O-ring, (Kit : K08)

Заводской номер: 07000-B5080 Количество на модель: 1
07000-B5080
1
25

Номер детали на чертеже:

25

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-30800 Количество на модель: 2
707-35-30800
2
26

Номер детали на чертеже:

26

SCREW

Заводской номер: 01310-01216 Количество на модель: 1
01310-01216
1
27

Номер детали на чертеже:

27

Tube

Заводской номер: 707-86-69150 Количество на модель: 1
707-86-69150
1
28

Номер детали на чертеже:

28

Bracket

Заводской номер: 707-88-51280 Количество на модель: 2
707-88-51280
2
29

Номер детали на чертеже:

29

Band

Заводской номер: 707-88-26680 Количество на модель: 2
707-88-26680
2
30

Номер детали на чертеже:

30

CLAMP

Заводской номер: 707-88-13590 Количество на модель: 2
707-88-13590
2
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81040 Количество на модель: 4
01010-81040
4
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 07372-21240 Количество на модель: 8
07372-21240
8
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 01643-51232 Количество на модель: 8
01643-51232
8
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 07372-21045 Количество на модель: 2
07372-21045
2
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 01643-51032 Количество на модель: 2
01643-51032
2
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 07372-21060 Количество на модель: 2
07372-21060
2
39

Номер детали на чертеже:

39

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
