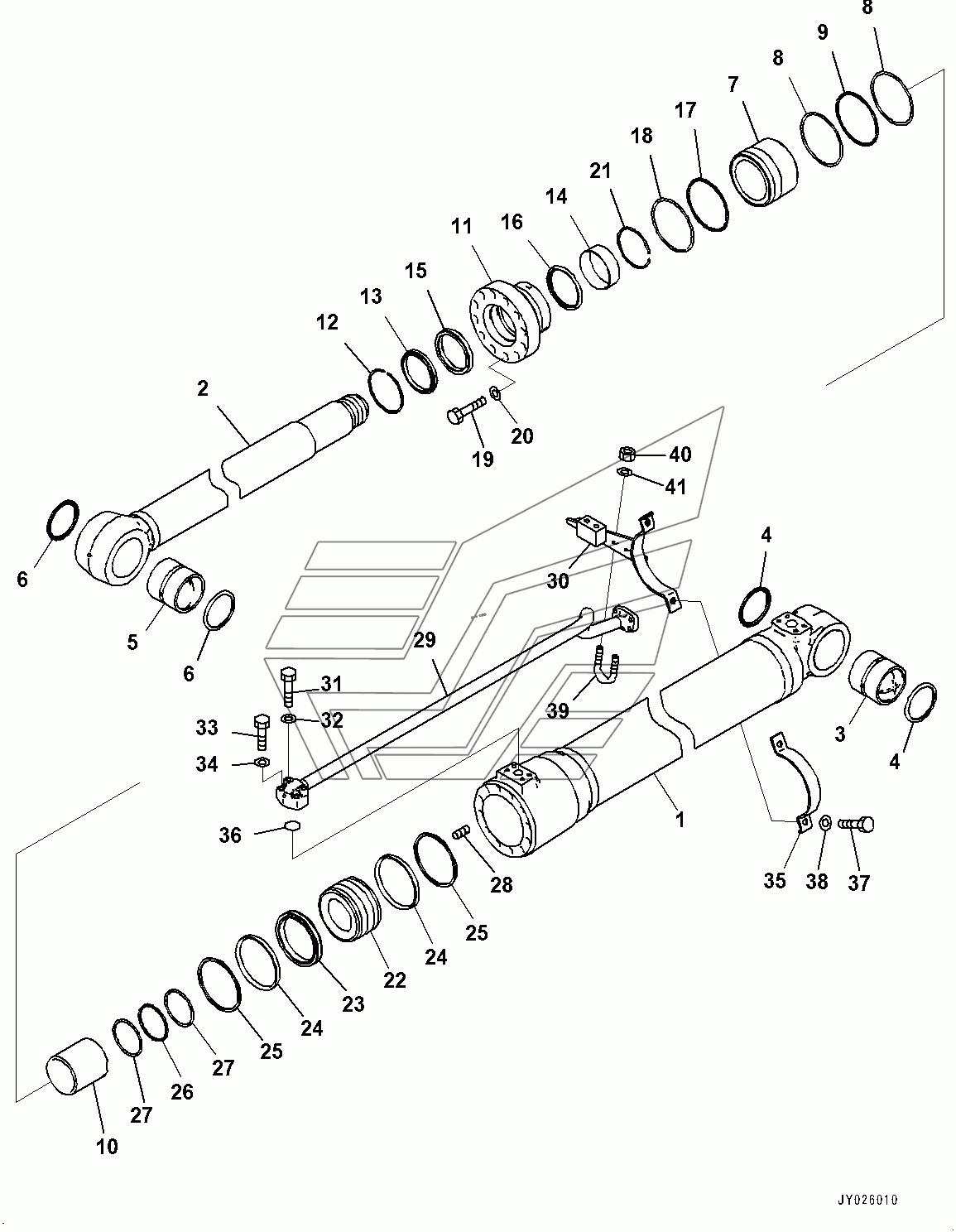

Boom Cylinder, L.H. (#100001-) PC220LC-8MO. Каталог 2010г.

Boom Cylinder, Related Parts (#100001-) PC220LC-8MO Boom Cylinder, R.H. (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 707-E1-00241 Количество на модель: 1
707-E1-00241
1
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 721-13-13150 Количество на модель: 1
721-13-13150
1
2

Номер детали на чертеже:

2

Rod, Piston

Заводской номер: 707-58-90E50 Количество на модель: 1
707-58-90E50
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 206-70-55280 Количество на модель: 1
206-70-55280
1
4

Номер детали на чертеже:

4

SEAL

Заводской номер: 07145-00080 Количество на модель: 2
07145-00080
2
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 707-76-80010 Количество на модель: 1
707-76-80010
1
7

Номер детали на чертеже:

7

Collar

Заводской номер: 707-71-34690 Количество на модель: 1
707-71-34690
1
8

Номер детали на чертеже:

8

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-31210 Количество на модель: 2
707-35-31210
2
9

Номер детали на чертеже:

9

O-ring, (Kit : K08)

Заводской номер: 07000-B5120 Количество на модель: 1
07000-B5120
1
10

Номер детали на чертеже:

10

PLUNGER

Заводской номер: 707-71-60970 Количество на модель: 1
707-71-60970
1
11

Номер детали на чертеже:

11

HEAD,CYLINDER

Заводской номер: 707-27-13650 Количество на модель: 1
707-27-13650
1
12

Номер детали на чертеже:

12

RING,SNAP

Заводской номер: 07179-13104 Количество на модель: 1
07179-13104
1
13

Номер детали на чертеже:

13

SEAL,DUST (KIT)

Заводской номер: 707-56-90740 Количество на модель: 1
707-56-90740
1
14

Номер детали на чертеже:

14

BUSHING

Заводской номер: 707-52-90681 Количество на модель: 1
707-52-90681
1
15

Номер детали на чертеже:

15

Packing, Rod, (Kit : K08)

Заводской номер: 707-51-90860 Количество на модель: 1
707-51-90860
1
16

Номер детали на чертеже:

16

RING,BUFFER (KIT)

Заводской номер: 707-51-90650 Количество на модель: 1
707-51-90650
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81670 Количество на модель: 12
01010-81670
12
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-51645 Количество на модель: 12
01643-51645
12
21

Номер детали на чертеже:

21

RING,SNAP

Заводской номер: 707-75-90110 Количество на модель: 1
707-75-90110
1
22

Номер детали на чертеже:

22

PISTON

Заводской номер: 707-36-13780 Количество на модель: 1
707-36-13780
1
23

Номер детали на чертеже:

23

Ring, Piston, (Kit : K08)

Заводской номер: 707-44-13150 Количество на модель: 1
707-44-13150
1
24

Номер детали на чертеже:

24

RING,WEAR (KIT)

Заводской номер: 707-39-13150 Количество на модель: 2
707-39-13150
2
25

Номер детали на чертеже:

25

RING

Заводской номер: 707-44-13911 Количество на модель: 2
707-44-13911
2
26

Номер детали на чертеже:

26

O-ring, (Kit : K08)

Заводской номер: 07000-B5080 Количество на модель: 1
07000-B5080
1
27

Номер детали на чертеже:

27

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-30800 Количество на модель: 2
707-35-30800
2
28

Номер детали на чертеже:

28

SCREW

Заводской номер: 01310-01216 Количество на модель: 1
01310-01216
1
29

Номер детали на чертеже:

29

Tube

Заводской номер: 707-86-69000 Количество на модель: 1
707-86-69000
1
30

Номер детали на чертеже:

30

Bracket

Заводской номер: 707-88-51301 Количество на модель: 1
707-88-51301
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 07372-21060 Количество на модель: 2
07372-21060
2
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-51032 Количество на модель: 2
01643-51032
2
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 07372-21045 Количество на модель: 2
07372-21045
2
35

Номер детали на чертеже:

35

BAND

Заводской номер: 707-88-21311 Количество на модель: 1
707-88-21311
1
36

Номер детали на чертеже:

36

O-ring, (Kit : K08)

Заводской номер: 07000-B3030 Количество на модель: 1
07000-B3030
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 07372-21035 Количество на модель: 2
07372-21035
2
39

Номер детали на чертеже:

39

CLIP

Заводской номер: 07283-32738 Количество на модель: 1
07283-32738
1
40

Номер детали на чертеже:

40

NUT

Заводской номер: 01597-01009 Количество на модель: 2
01597-01009
2
41

Номер детали на чертеже:

41

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
