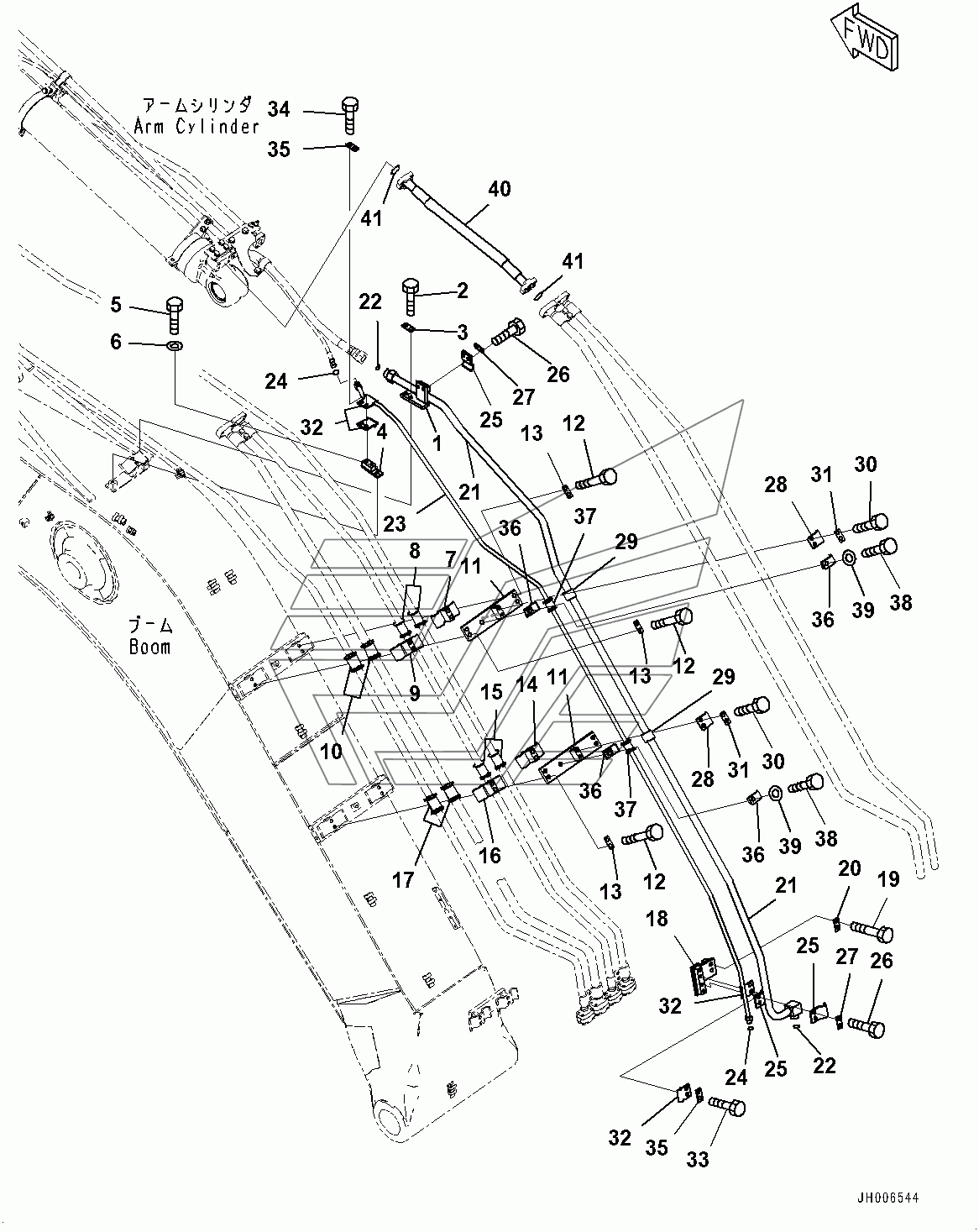

Boom, Arm Lock Valve Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Boom, Additional Piping (#100001-) PC220LC-8MO Boom, Arm Anti-drop Valve (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 206-62-21441 Количество на модель: 1
206-62-21441
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 1
20Y-62-13450
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 206-62-73320 Количество на модель: 1
206-62-73320
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 20Y-62-43172 Количество на модель: 1
20Y-62-43172
1
8

Номер детали на чертеже:

8

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 206-62-32830 Количество на модель: 1
206-62-32830
1
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 205-62-73431 Количество на модель: 2
205-62-73431
2
11

Номер детали на чертеже:

11

Bracket

Заводской номер: 206-62-32840 Количество на модель: 2
206-62-32840
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81285 Количество на модель: 8
01010-81285
8
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 206-62-32881 Количество на модель: 1
206-62-32881
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
21

Номер детали на чертеже:

21

Tube

Заводской номер: 206-62-32860 Количество на модель: 1
206-62-32860
1
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 02896-11018 Количество на модель: 2
02896-11018
2
23

Номер детали на чертеже:

23

Tube

Заводской номер: 206-62-32850 Количество на модель: 1
206-62-32850
1
24

Номер детали на чертеже:

24

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
25

Номер детали на чертеже:

25

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 3
20Y-62-13650
3
28

Номер детали на чертеже:

28

Clamp

Заводской номер: 20Y-62-42811 Количество на модель: 2
20Y-62-42811
2
29

Номер детали на чертеже:

29

Cushion

Заводской номер: 21K-62-35270 Количество на модель: 2
21K-62-35270
2
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 20Y-966-2310 Количество на модель: 4
20Y-966-2310
4
36

Номер детали на чертеже:

36

Clamp

Заводской номер: 07094-10315 Количество на модель: 4
07094-10315
4
37

Номер детали на чертеже:

37

Cushion

Заводской номер: 07095-00314 Количество на модель: 2
07095-00314
2
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 01010-81265 Количество на модель: 2
01010-81265
2
40

Номер детали на чертеже:

40

HOSE

Заводской номер: 20Y-62-13560 Количество на модель: 1
20Y-62-13560
1
41

Номер детали на чертеже:

41

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
