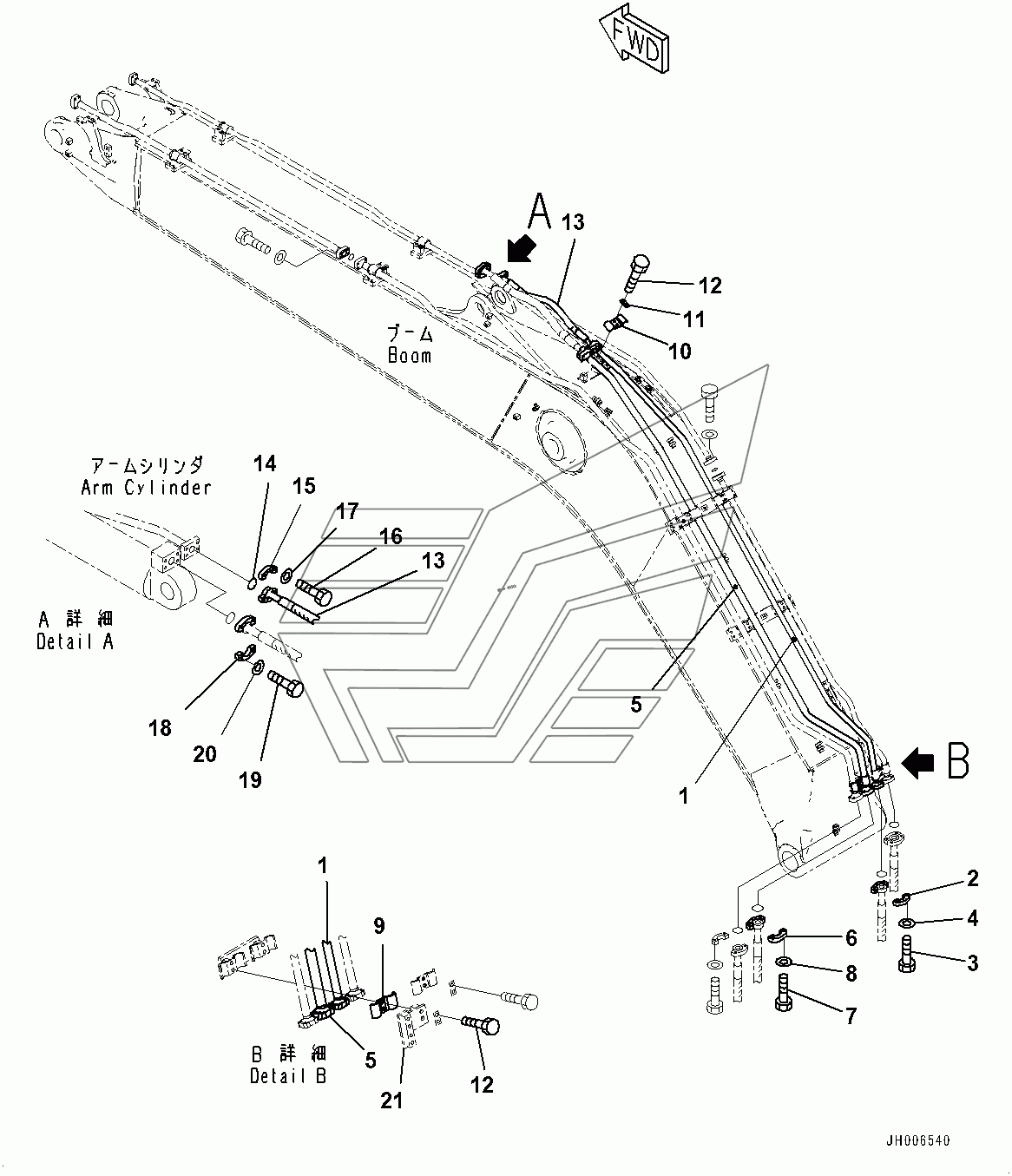

Boom, Arm Cylinder Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Boom, Top Pin and Bottom Pin (#100001-) PC220LC-8MO Boom, Bucket Cylinder Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
9
10
11
12
13
14
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube 1 100001-

Заводской номер: 06-62-31821 Количество на модель: 1
06-62-31821
1
2

Номер детали на чертеже:

2

Flange, Split 2 100001-

Заводской номер: 7371-30640 Количество на модель: 2
7371-30640
2
3

Номер детали на чертеже:

3

Bolt 4 100001-

Заводской номер: 7372-21035 Количество на модель: 4
7372-21035
4
4

Номер детали на чертеже:

4

Washer 4 100001-

Заводской номер: 1643-51032 Количество на модель: 4
1643-51032
4
5

Номер детали на чертеже:

5

Tube 1 100001-

Заводской номер: 06-62-31861 Количество на модель: 1
06-62-31861
1
6

Номер детали на чертеже:

6

Flange, Split 2 100001-

Заводской номер: 7371-31049 Количество на модель: 2
7371-31049
2
9

Номер детали на чертеже:

9

Clamp 1 100001-

Заводской номер: 07-62-31340 Количество на модель: 1
07-62-31340
1
10

Номер детали на чертеже:

10

Clamp 1 100001-

Заводской номер: 0Y-62-13690 Количество на модель: 1
0Y-62-13690
1
11

Номер детали на чертеже:

11

Plate 1 100001-

Заводской номер: 0Y-62-13450 Количество на модель: 1
0Y-62-13450
1
12

Номер детали на чертеже:

12

Bolt 2 100013-100026

Заводской номер: 1010-81230 Количество на модель: 2
1010-81230
2
13

Номер детали на чертеже:

13

Hose 1 100001-

Заводской номер: 0Y-62-13570 Количество на модель: 1
0Y-62-13570
1
14

Номер детали на чертеже:

14

O-ring 2 100001-

Заводской номер: 7000-13025 Количество на модель: 2
7000-13025
2
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 206-62-32881 Количество на модель: 0
206-62-32881
0
