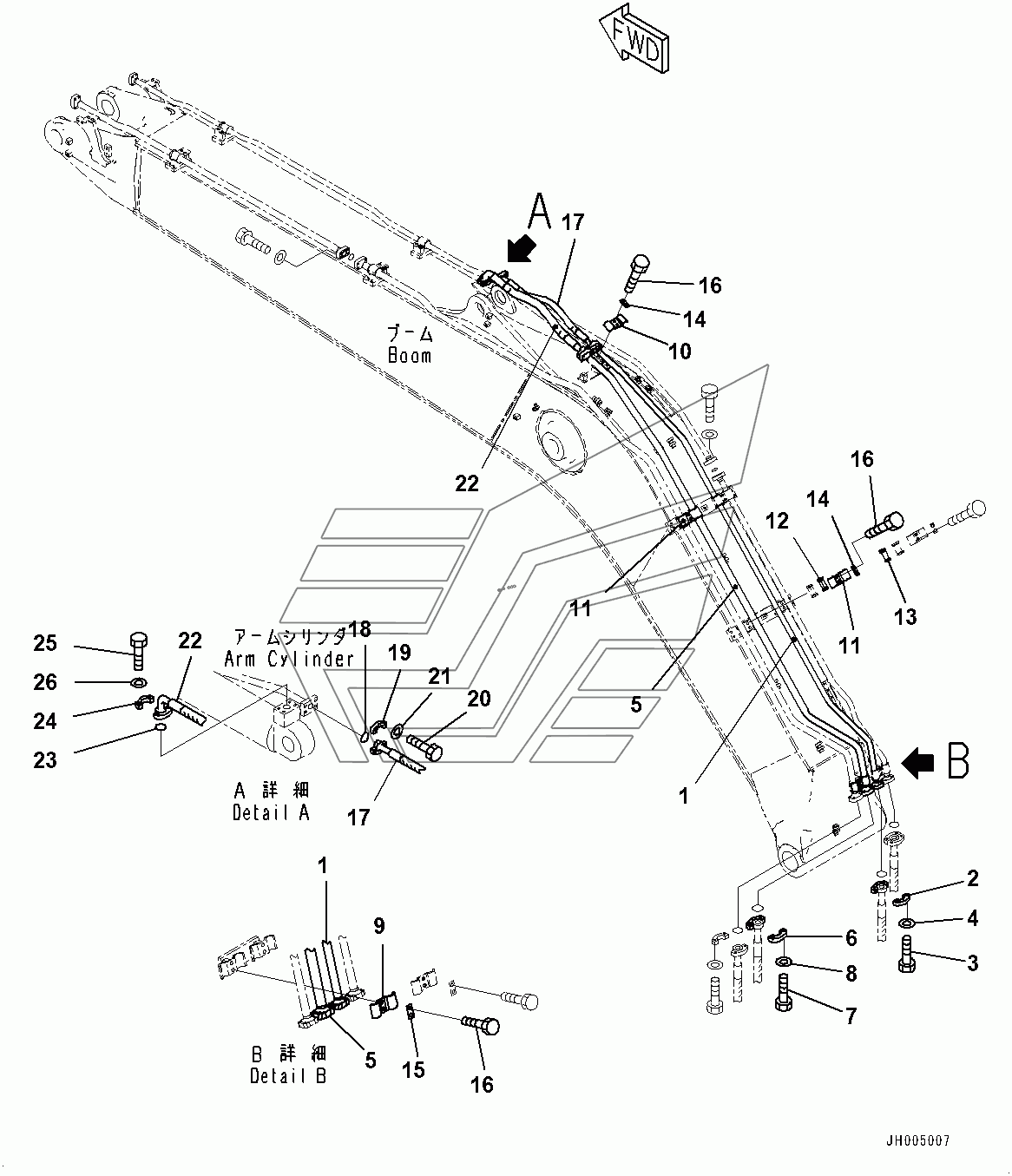

Boom, Arm Cylinder Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Boom, Top Pin and Bottom Pin (#100001-) PC220LC-8MO Boom, Bucket Cylinder Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 206-62-31821 Количество на модель: 1
206-62-31821
1
2

Номер детали на чертеже:

2

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 07372-21035 Количество на модель: 4
07372-21035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
5

Номер детали на чертеже:

5

Tube

Заводской номер: 206-62-31861 Количество на модель: 1
206-62-31861
1
6

Номер детали на чертеже:

6

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 207-62-31340 Количество на модель: 1
207-62-31340
1
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 207-62-54780 Количество на модель: 2
207-62-54780
2
12

Номер детали на чертеже:

12

SEAT

Заводской номер: 205-62-73431 Количество на модель: 2
205-62-73431
2
13

Номер детали на чертеже:

13

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 3
20Y-62-13450
3
15

Номер детали на чертеже:

15

Plate

Заводской номер: 2A5-62-19710 Количество на модель: 1
2A5-62-19710
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
17

Номер детали на чертеже:

17

HOSE¤ 750MM

Заводской номер: 20Y-62-13570 Количество на модель: 1
20Y-62-13570
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
22

Номер детали на чертеже:

22

HOSE

Заводской номер: 206-62-21210 Количество на модель: 1
206-62-21210
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
