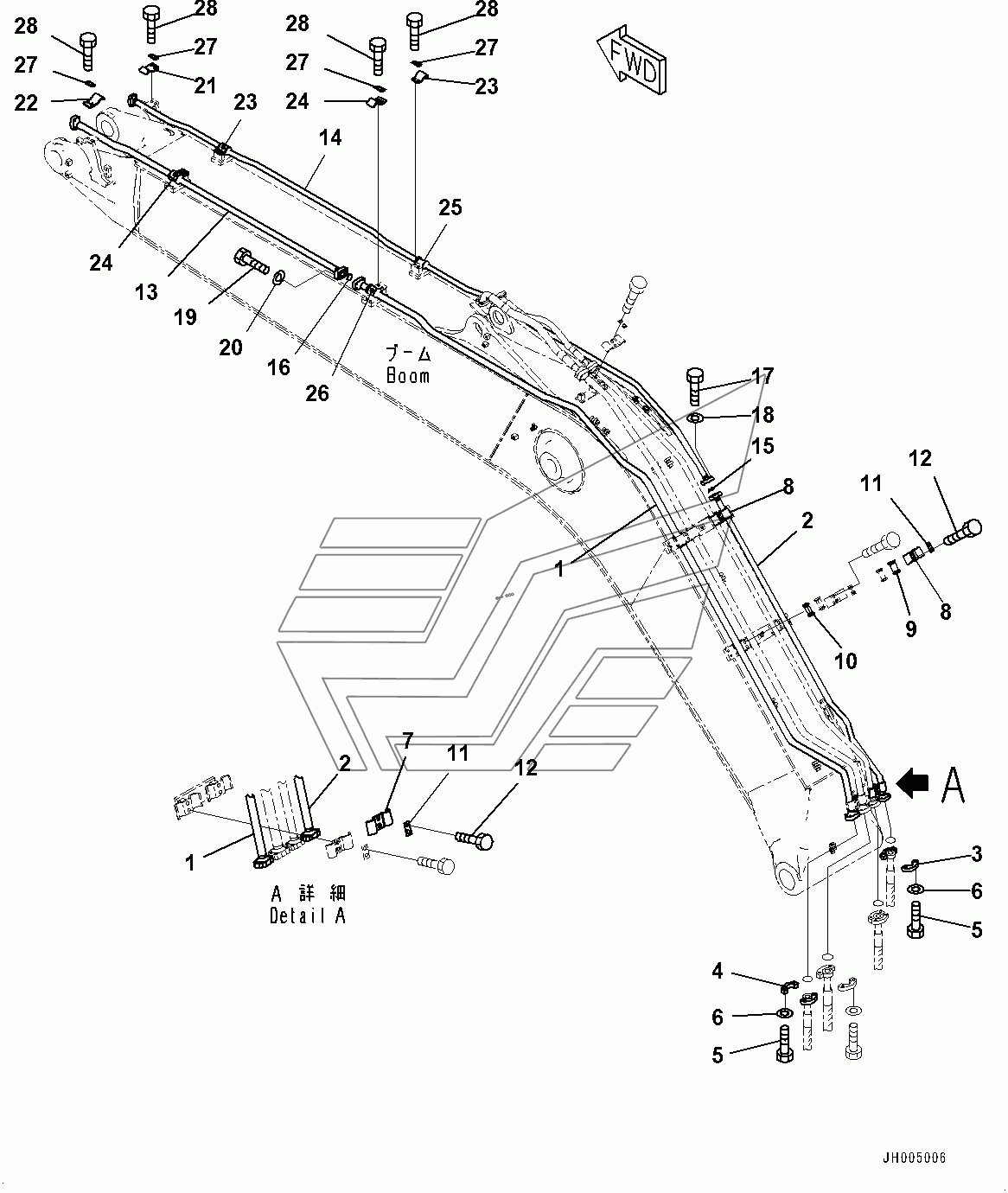

Boom, Bucket Cylinder Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Boom, Arm Cylinder Piping (#100001-) PC220LC-8MO Boom, Lubrication Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
19
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 206-62-31831 Количество на модель: 1
206-62-31831
1
2

Номер детали на чертеже:

2

Tube

Заводской номер: 206-62-31841 Количество на модель: 1
206-62-31841
1
3

Номер детали на чертеже:

3

FLANGE

Заводской номер: 07371-30640 Количество на модель: 2
07371-30640
2
4

Номер детали на чертеже:

4

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 2
07371-31049
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
8

Номер детали на чертеже:

8

CLAMP

Заводской номер: 20Y-62-13190 Количество на модель: 2
20Y-62-13190
2
9

Номер детали на чертеже:

9

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 205-62-73431 Количество на модель: 2
205-62-73431
2
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 3
20Y-62-13450
3
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
13

Номер детали на чертеже:

13

Tube

Заводской номер: 2A5-62-13221 Количество на модель: 1
2A5-62-13221
1
14

Номер детали на чертеже:

14

Tube

Заводской номер: 206-62-32130 Количество на модель: 1
206-62-32130
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 07000-13030 Количество на модель: 1
07000-13030
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 206-62-73560 Количество на модель: 1
206-62-73560
1
22

Номер детали на чертеже:

22

Clamp

Заводской номер: 206-62-31950 Количество на модель: 1
206-62-31950
1
23

Номер детали на чертеже:

23

CLAMP

Заводской номер: 20Y-62-13180 Количество на модель: 2
20Y-62-13180
2
24

Номер детали на чертеже:

24

CLAMP

Заводской номер: 207-62-52350 Количество на модель: 2
207-62-52350
2
