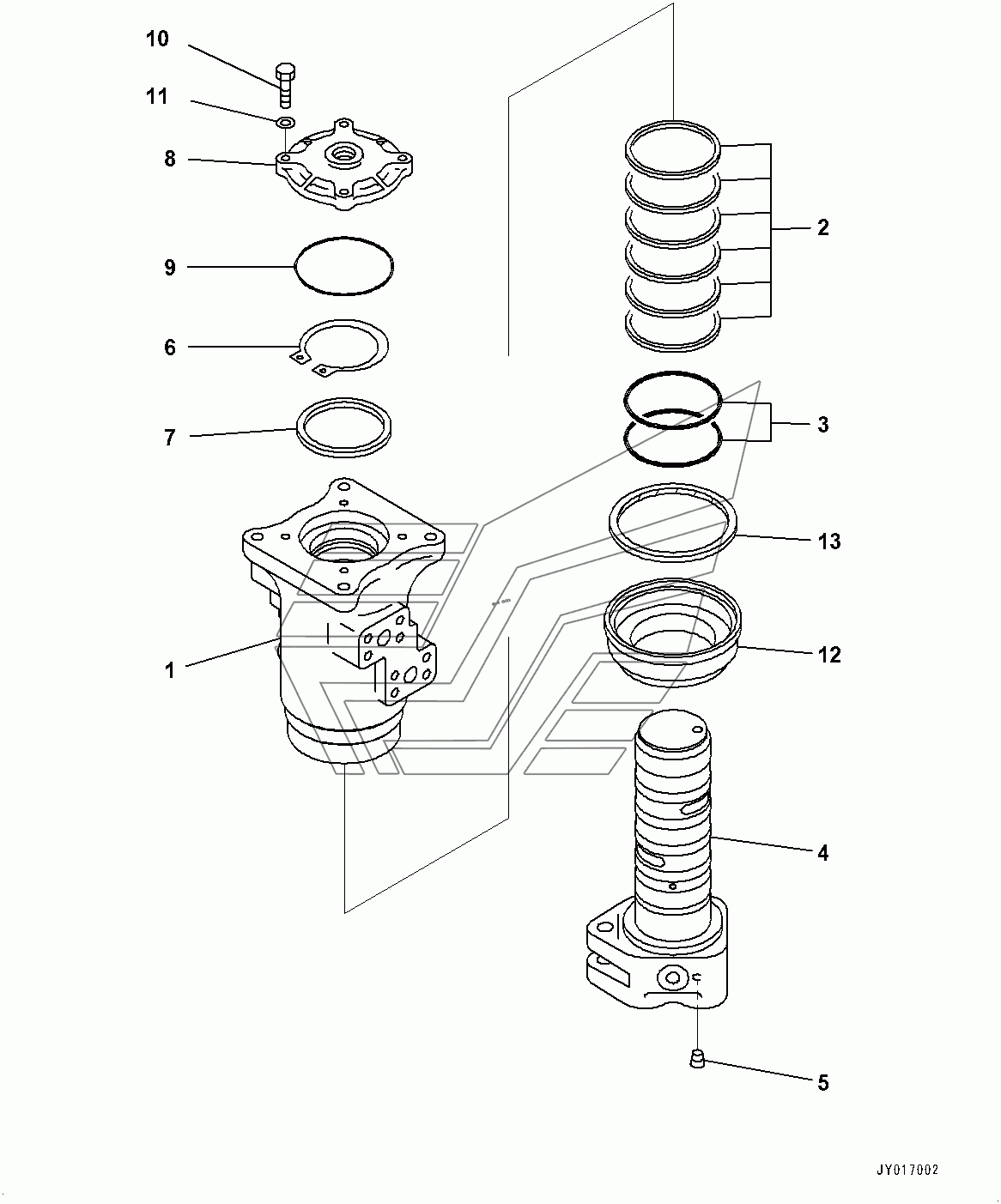

Swivel Joint, Inner Parts (#100001-100098) PC220LC-8MO. Каталог 2010г.

Swing Machinery and Motor (#100001-) PC220LC-8MO Swivel Joint, Inner Parts (#100099-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Swivel Joint Assembly

Заводской номер: 703-08-33731 Количество на модель: 1
703-08-33731
1

Номер детали на чертеже:

Swivel Joint Assembly

Заводской номер: 703-08-33730 Количество на модель: 1
703-08-33730
1
1

Номер детали на чертеже:

1

Rotor

Заводской номер: 703-08-91211 Количество на модель: 1
703-08-91211
1
2

Номер детали на чертеже:

2

SEAL

Заводской номер: 703-08-95620 Количество на модель: 6
703-08-95620
6
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-15080 Количество на модель: 2
07000-15080
2
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 703-08-92191 Количество на модель: 1
703-08-92191
1
5

Номер детали на чертеже:

5

Plug

Заводской номер: 703-08-98930 Количество на модель: 1
703-08-98930
1
6

Номер детали на чертеже:

6

RING,SNAP

Заводской номер: 04064-07525 Количество на модель: 1
04064-07525
1
7

Номер детали на чертеже:

7

RING

Заводской номер: 703-08-94510 Количество на модель: 1
703-08-94510
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: 703-08-93170 Количество на модель: 1
703-08-93170
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07000-12105 Количество на модель: 1
07000-12105
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-80835 Количество на модель: 4
01010-80835
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
12

Номер детали на чертеже:

12

COVER

Заводской номер: 703-08-93771 Количество на модель: 1
703-08-93771
1
13

Номер детали на чертеже:

13

SEAL,DUST

Заводской номер: 703-08-95770 Количество на модель: 1
703-08-95770
1
