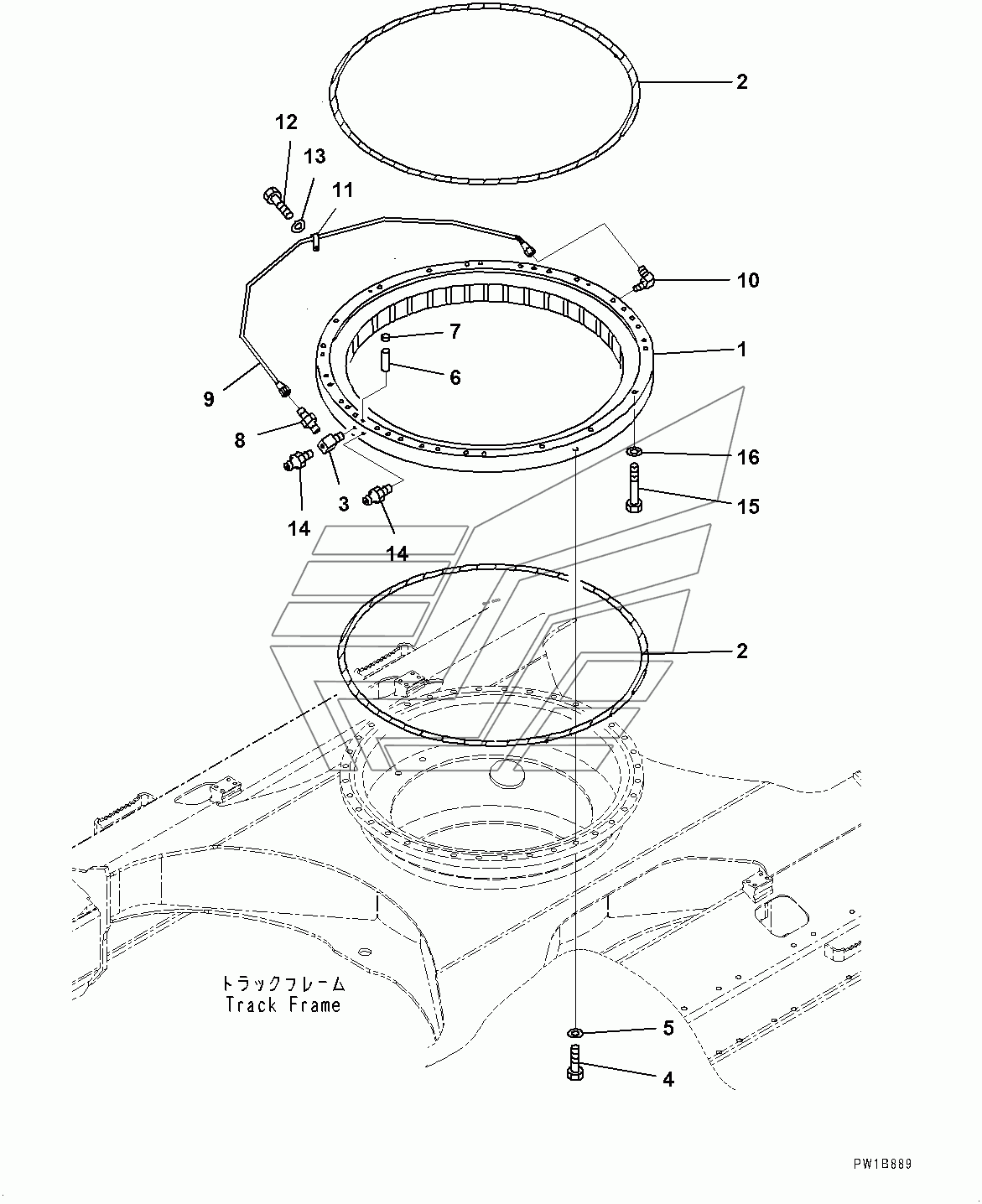

Swing Circle (#100001-) PC220LC-8MO. Каталог 2010г.

Under Cover (#100001-) PC220LC-8MO Swing Machinery and Motor, Swing Motor (1/3) (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CIRCLE ASS'Y

Заводской номер: 206-25-00301 Количество на модель: 1
206-25-00301
1
1

Номер детали на чертеже:

1

Swing Circle

Заводской номер: 206-25-00302 Количество на модель: 1
206-25-00302
1
2

Номер детали на чертеже:

2

Seal

Заводской номер: 205-25-71153 Количество на модель: 2
205-25-71153
2
2

Номер детали на чертеже:

2

SEAL

Заводской номер: 205-25-71152 Количество на модель: 2
205-25-71152
2
3

Номер детали на чертеже:

3

NIPPLE

Заводской номер: 205-25-71280 Количество на модель: 1
205-25-71280
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 206-25-71130 Количество на модель: 36
206-25-71130
36
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-72260 Количество на модель: 36
01643-72260
36
6

Номер детали на чертеже:

6

PIN, DOWEL

Заводской номер: 04020-01842 Количество на модель: 2
04020-01842
2
7

Номер детали на чертеже:

7

CAP

Заводской номер: 20Y-46-21520 Количество на модель: 1
20Y-46-21520
1
8

Номер детали на чертеже:

8

CONNECTOR

Заводской номер: 07214-50813 Количество на модель: 1
07214-50813
1
9

Номер детали на чертеже:

9

TUBE

Заводской номер: 20Y-25-21123 Количество на модель: 1
20Y-25-21123
1
10

Номер детали на чертеже:

10

ELBOW

Заводской номер: 20Y-25-11270 Количество на модель: 1
20Y-25-11270
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 08036-00814 Количество на модель: 1
08036-00814
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81016 Количество на модель: 1
01010-81016
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
14

Номер детали на чертеже:

14

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 206-25-61110 Количество на модель: 32
206-25-61110
32
