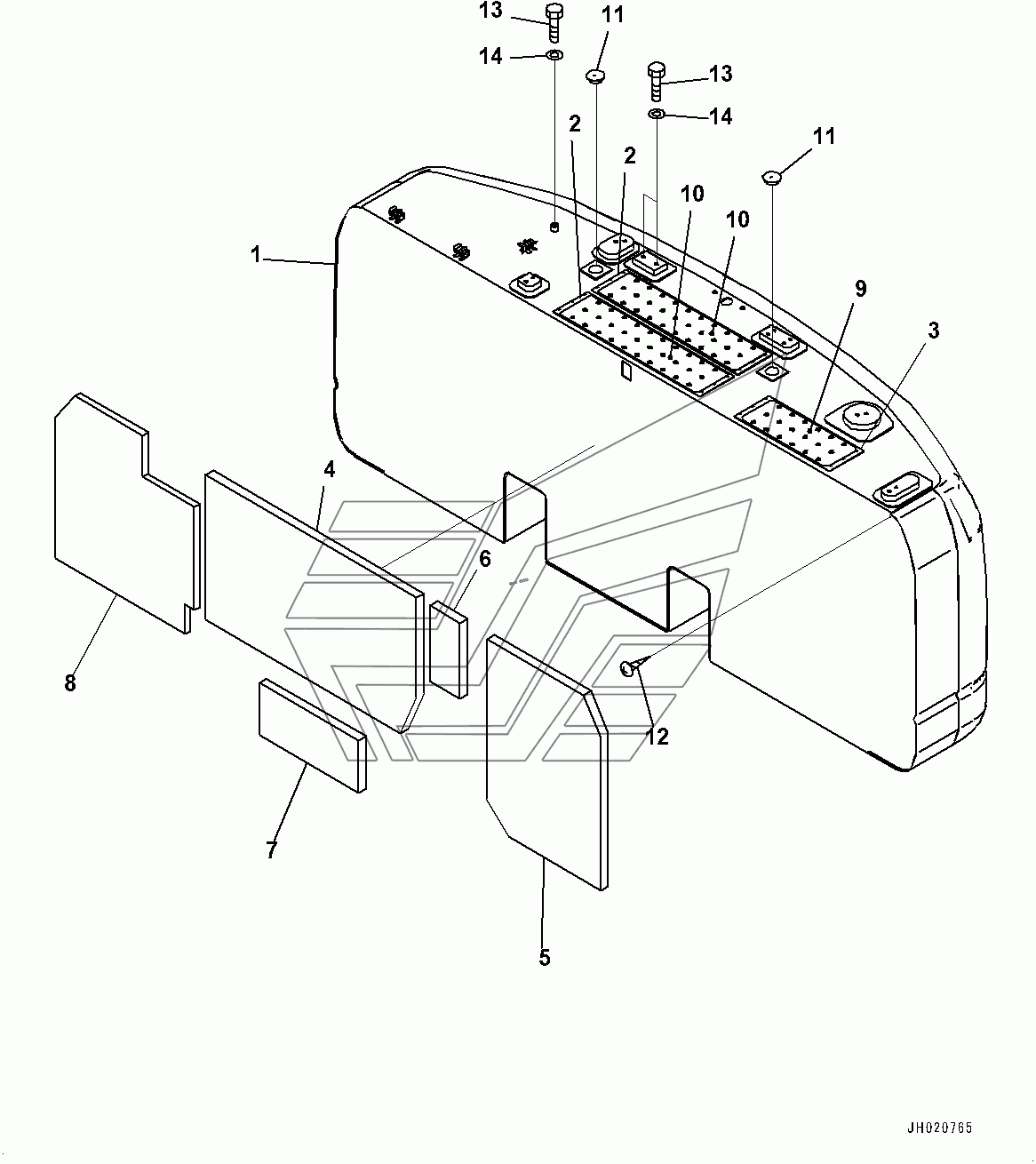

Counterweight Mounting (#100001-) PC220LC-8MO. Каталог 2010г.

Counterweight (#100001-) PC220LC-8MO Counterweight Mounting (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Weight

Заводской номер: 206-46-24230 Количество на модель: 1
206-46-24230
1
1

Номер детали на чертеже:

1

Weight

Заводской номер: Weight Количество на модель: 1
Weight
1
2

Номер детали на чертеже:

2

Plate, Welded

Заводской номер: 20Y-46-54313 Количество на модель: 2
20Y-46-54313
2
3

Номер детали на чертеже:

3

Plate, Welded

Заводской номер: 20Y-46-54323 Количество на модель: 1
20Y-46-54323
1
4

Номер детали на чертеже:

4

Sheet

Заводской номер: 20Y-46-54141 Количество на модель: 1
20Y-46-54141
1
5

Номер детали на чертеже:

5

Sheet

Заводской номер: 20Y-46-54151 Количество на модель: 1
20Y-46-54151
1
6

Номер детали на чертеже:

6

Sheet

Заводской номер: 20Y-46-54160 Количество на модель: 1
20Y-46-54160
1
7

Номер детали на чертеже:

7

Sheet

Заводской номер: 20Y-46-54181 Количество на модель: 1
20Y-46-54181
1
8

Номер детали на чертеже:

8

Sheet

Заводской номер: 20Y-46-54191 Количество на модель: 1
20Y-46-54191
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 20Y-00-42150 Количество на модель: 1
20Y-00-42150
1
10

Номер детали на чертеже:

10

Plate

Заводской номер: 20Y-00-42160 Количество на модель: 2
20Y-00-42160
2
11

Номер детали на чертеже:

11

CAP

Заводской номер: 20Y-46-11270 Количество на модель: 2
20Y-46-11270
2
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 01370-00508 Количество на модель: 1
01370-00508
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81220 Количество на модель: 3
01010-81220
3
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
Counterweight (#100001-) PC220LC-8MO Counterweight Mounting (#100001-) PC220LC-8MO
