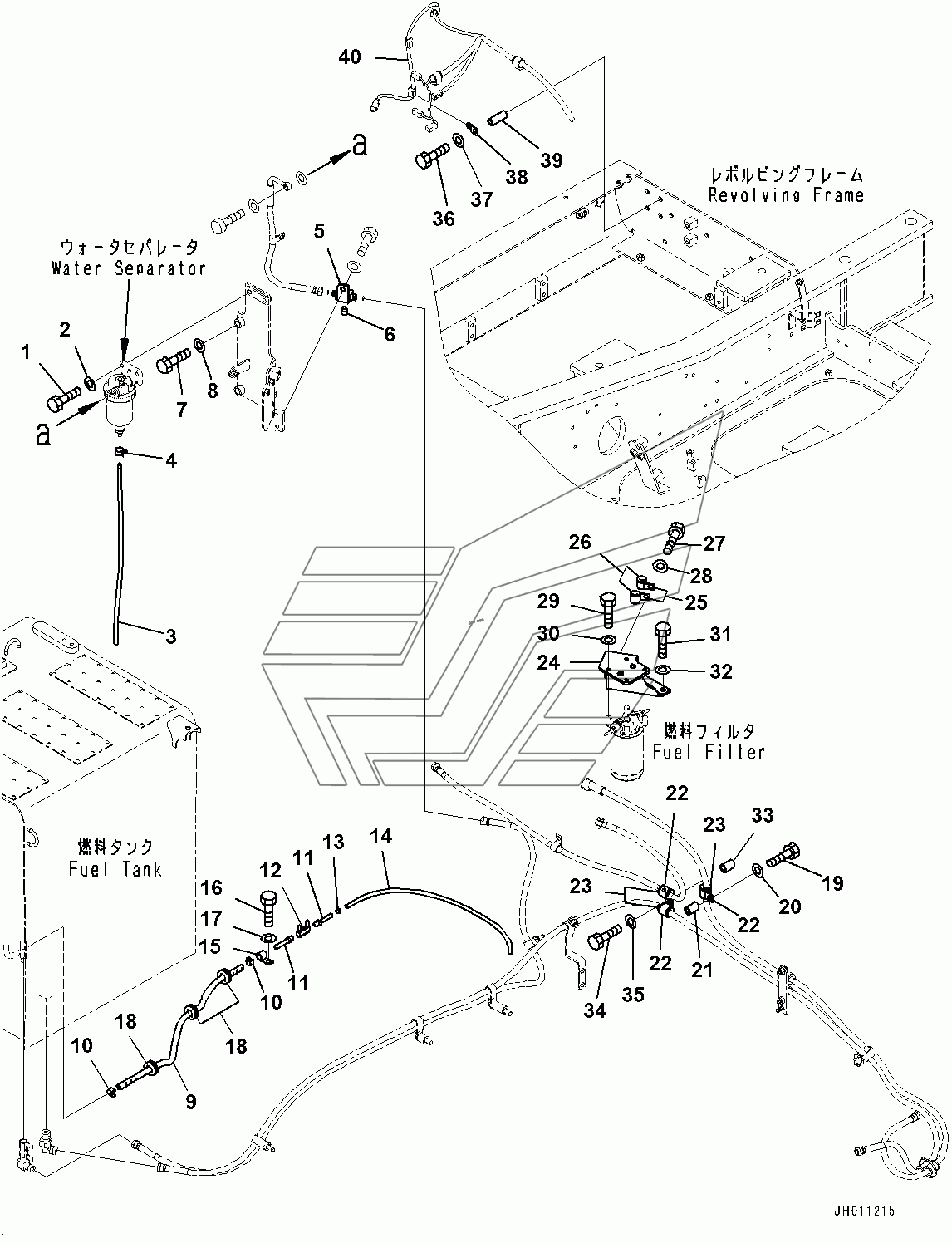

Fuel Piping, Drain Piping (#100002-) PC220-8MO. Каталог 2010г.

Fuel Piping, Fuel Filter Mounting (#100002-) PC220-8MO Fuel Piping, Piping (#100027-) PC220-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt 2 100001-100026

Заводской номер: 1010-81035 Количество на модель: 2
1010-81035
2
2

Номер детали на чертеже:

2

Washer 2 100001-100026

Заводской номер: 1643-31032 Количество на модель: 2
1643-31032
2
3

Номер детали на чертеже:

3

Tube 1 100001-100026

Заводской номер: 7270-00860 Количество на модель: 1
7270-00860
1
4

Номер детали на чертеже:

4

Clip 1 100001-100001

Заводской номер: 7285-00100 Количество на модель: 1
7285-00100
1
5

Номер детали на чертеже:

5

Tee 1 100002-

Заводской номер: 0Y-04-41660 Количество на модель: 1
0Y-04-41660
1
6

Номер детали на чертеже:

6

Plug, Taper 1 100002-

Заводской номер: 7043-70108 Количество на модель: 1
7043-70108
1
7

Номер детали на чертеже:

7

Bolt 2 100001-100026

Заводской номер: 1010-81240 Количество на модель: 2
1010-81240
2
8

Номер детали на чертеже:

8

Washer 3 100001-100001

Заводской номер: 1643-31232 Количество на модель: 2
1643-31232
2
9

Номер детали на чертеже:

9

Hose 1 100001-100026

Заводской номер: 0Y-04-41281 Количество на модель: 1
0Y-04-41281
1
10

Номер детали на чертеже:

10

Clip 2 100001-100026

Заводской номер: 1Y-09-11140 Количество на модель: 2
1Y-09-11140
2
11

Номер детали на чертеже:

11

Nipple 2 100001-100026

Заводской номер: 0Y-04-31170 Количество на модель: 2
0Y-04-31170
2
12

Номер детали на чертеже:

12

Valve 1 100001-100026

Заводской номер: 7700-50240 Количество на модель: 1
7700-50240
1
13

Номер детали на чертеже:

13

Clip 1 100001-100026

Заводской номер: 7285-00115 Количество на модель: 1
7285-00115
1
14

Номер детали на чертеже:

14

Tube 1 100001-100026

Заводской номер: 7270-01070 Количество на модель: 1
7270-01070
1
15

Номер детали на чертеже:

15

Clip 1 100001-100026

Заводской номер: 4434-51612 Количество на модель: 1
4434-51612
1
16

Номер детали на чертеже:

16

Bolt 3 100001-100001

Заводской номер: 1010-81225 Количество на модель: 1
1010-81225
1
18

Номер детали на чертеже:

18

Grommet 3 100001-100026

Заводской номер: 05-977-7310 Количество на модель: 3
05-977-7310
3
19

Номер детали на чертеже:

19

Bolt 1 100001-100001

Заводской номер: 1010-81275 Количество на модель: 1
1010-81275
1
21

Номер детали на чертеже:

21

Collar 1 100001-100001

Заводской номер: 0Y-03-11220 Количество на модель: 1
0Y-03-11220
1
22

Номер детали на чертеже:

22

Clip 1 100001-100001

Заводской номер: 4434-52512 Количество на модель: 3
4434-52512
3
23

Номер детали на чертеже:

23

Cushion 2 100001-100001

Заводской номер: 98-06-53560 Количество на модель: 3
98-06-53560
3
24

Номер детали на чертеже:

24

Bracket 1 100001-100001

Заводской номер: 0Y-54-77590 Количество на модель: 1
0Y-54-77590
1
25

Номер детали на чертеже:

25

Clip 2 100001-100001

Заводской номер: 4434-52112 Количество на модель: 2
4434-52112
2
26

Номер детали на чертеже:

26

Cushion 2 100001-100001

Заводской номер: 98-06-53550 Количество на модель: 2
98-06-53550
2
29

Номер детали на чертеже:

29

Bolt

Заводской номер: 1010-80825 Количество на модель: 4
1010-80825
4
30

Номер детали на чертеже:

30

Washer 4 100001-100001

Заводской номер: 1643-30823 Количество на модель: 4
1643-30823
4
31

Номер детали на чертеже:

31

Bolt 2 100013-100026

Заводской номер: 1010-81230 Количество на модель: 2
1010-81230
2
33

Номер детали на чертеже:

33

Spacer 1 100001-100001

Заводской номер: 95-33-11220 Количество на модель: 1
95-33-11220
1
34

Номер детали на чертеже:

34

Bolt 1 100001-100001

Заводской номер: 1010-81260 Количество на модель: 1
1010-81260
1
36

Номер детали на чертеже:

36

Bolt 1 100002-

Заводской номер: 1010-81285 Количество на модель: 1
1010-81285
1
38

Номер детали на чертеже:

38

Clip 1 100002-

Заводской номер: 8057-00812 Количество на модель: 1
8057-00812
1
39

Номер детали на чертеже:

39

Collar 1 100002-

Заводской номер: 75-61-17240 Количество на модель: 1
75-61-17240
1
40

Номер детали на чертеже:

40

Wiring Harness

Заводской номер: 20Y-06-43611 Количество на модель: 0
20Y-06-43611
0
40

Номер детали на чертеже:

40

Wiring Harness

Заводской номер: 20Y-06-43612 Количество на модель: 0
20Y-06-43612
0
