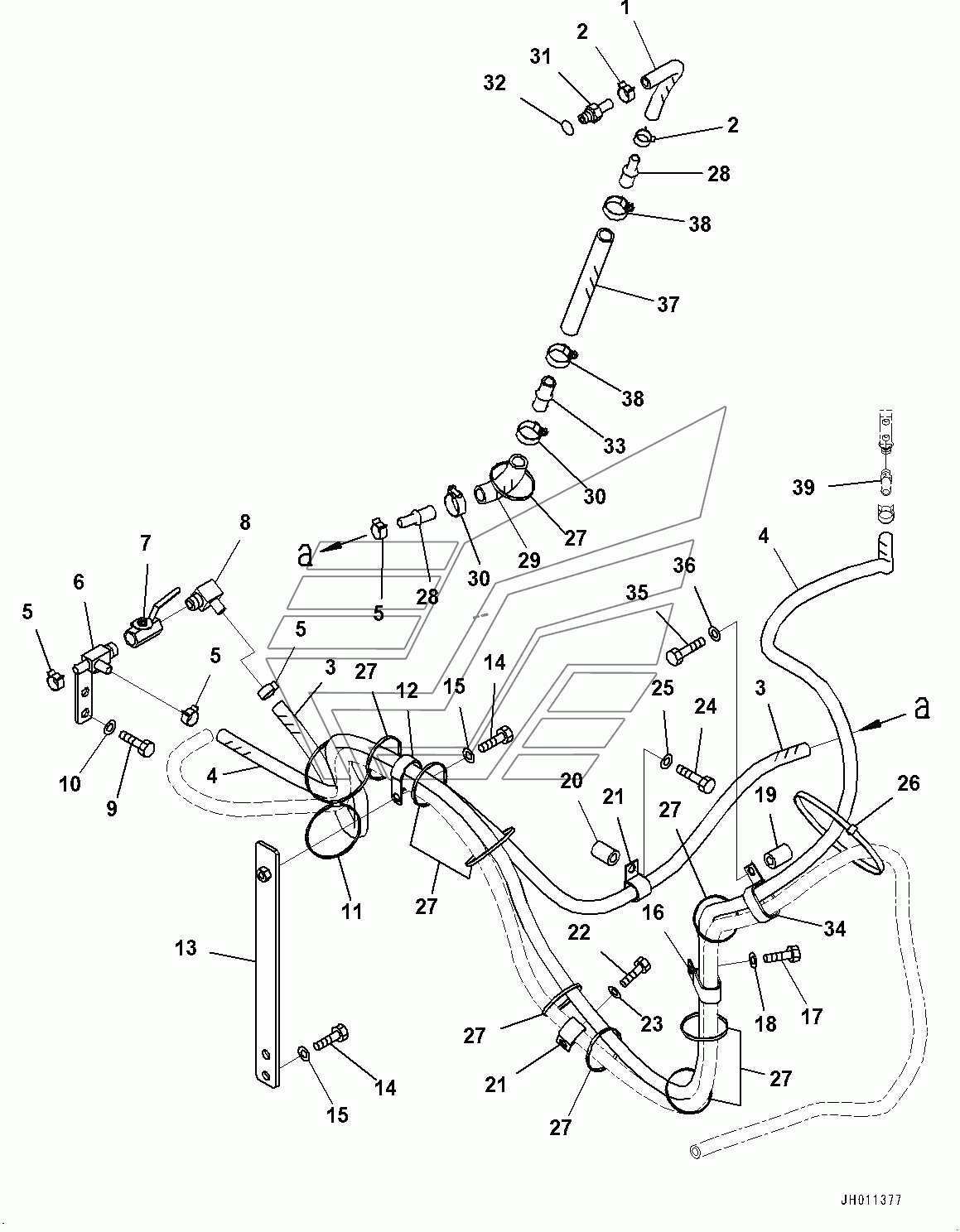

Webasto Heater, Heater Piping (#100001-100733) PC220-8MO. Каталог 2010г.

Webasto Heater, Hose and Bracket (#100001-) PC220-8MO Webasto Heater, Heater Piping (#100734-) PC220-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose Assembly 1 100001-@

Заводской номер: 0Y-977-7251 Количество на модель: 1
0Y-977-7251
1
2

Номер детали на чертеже:

2

Clip 2 100001-

Заводской номер: 1Y-09-11160 Количество на модель: 2
1Y-09-11160
2
3

Номер детали на чертеже:

3

Hose Assembly 1 100001-@

Заводской номер: 0Y-977-7230 Количество на модель: 1
0Y-977-7230
1
4

Номер детали на чертеже:

4

Hose Assembly 1 100001-@

Заводской номер: 0Y-977-7410 Количество на модель: 1
0Y-977-7410
1
6

Номер детали на чертеже:

6

Tee 1 100001-@

Заводской номер: 0Y-977-7120 Количество на модель: 1
0Y-977-7120
1
7

Номер детали на чертеже:

7

Valve, Fuel Drain 1 100001-@

Заводской номер: 7700-40455 Количество на модель: 1
7700-40455
1
8

Номер детали на чертеже:

8

Elbow 1 100001-@

Заводской номер: 0Y-977-7140 Количество на модель: 1
0Y-977-7140
1
9

Номер детали на чертеже:

9

Bolt 3 100001-100001

Заводской номер: 1010-81225 Количество на модель: 2
1010-81225
2
10

Номер детали на чертеже:

10

Washer 3 100001-100001

Заводской номер: 1643-31232 Количество на модель: 2
1643-31232
2
11

Номер детали на чертеже:

11

Band

Заводской номер: 34-03-61410 Количество на модель: 1
34-03-61410
1
12

Номер детали на чертеже:

12

Clip 1 100001-@

Заводской номер: 55-61-15350 Количество на модель: 1
55-61-15350
1
13

Номер детали на чертеже:

13

Bracket 1 100001-@

Заводской номер: 0Y-977-7160 Количество на модель: 1
0Y-977-7160
1
16

Номер детали на чертеже:

16

Clip 1 100001-@

Заводской номер: 4435-52712 Количество на модель: 1
4435-52712
1
19

Номер детали на чертеже:

19

Collar 1 100001-100001

Заводской номер: 0Y-03-11220 Количество на модель: 1
0Y-03-11220
1
21

Номер детали на чертеже:

21

Clip 1 100001-100001

Заводской номер: 4434-52512 Количество на модель: 2
4434-52512
2
24

Номер детали на чертеже:

24

Bolt 1 100001-100001

Заводской номер: 1010-81260 Количество на модель: 1
1010-81260
1
26

Номер детали на чертеже:

26

Band 1 100001-@

Заводской номер: 8034-20876 Количество на модель: 1
8034-20876
1
27

Номер детали на чертеже:

27

Band

Заводской номер: 8034-20536 Количество на модель: 9
8034-20536
9
28

Номер детали на чертеже:

28

Adapter 2 100001-@

Заводской номер: 0Y-977-7290 Количество на модель: 2
0Y-977-7290
2
29

Номер детали на чертеже:

29

Hose 1 100001-@

Заводской номер: 07-979-7820 Количество на модель: 1
07-979-7820
1
30

Номер детали на чертеже:

30

Clamp, Hose 2 100001-@

Заводской номер: 7281-00359 Количество на модель: 2
7281-00359
2
31

Номер детали на чертеже:

31

Joint 1 100001-@

Заводской номер: 0Y-977-4372 Количество на модель: 1
0Y-977-4372
1
32

Номер детали на чертеже:

32

Seal 1 100001-@

Заводской номер: 216-14-6840 Количество на модель: 1
216-14-6840
1
33

Номер детали на чертеже:

33

Adapter 1 100001-@

Заводской номер: 07-979-7790 Количество на модель: 1
07-979-7790
1
37

Номер детали на чертеже:

37

Hose 1 100001-@

Заводской номер: 0Y-977-7261 Количество на модель: 1
0Y-977-7261
1
39

Номер детали на чертеже:

39

Nipple

Заводской номер: 20Y-810-1121 Количество на модель: 0
20Y-810-1121
0
