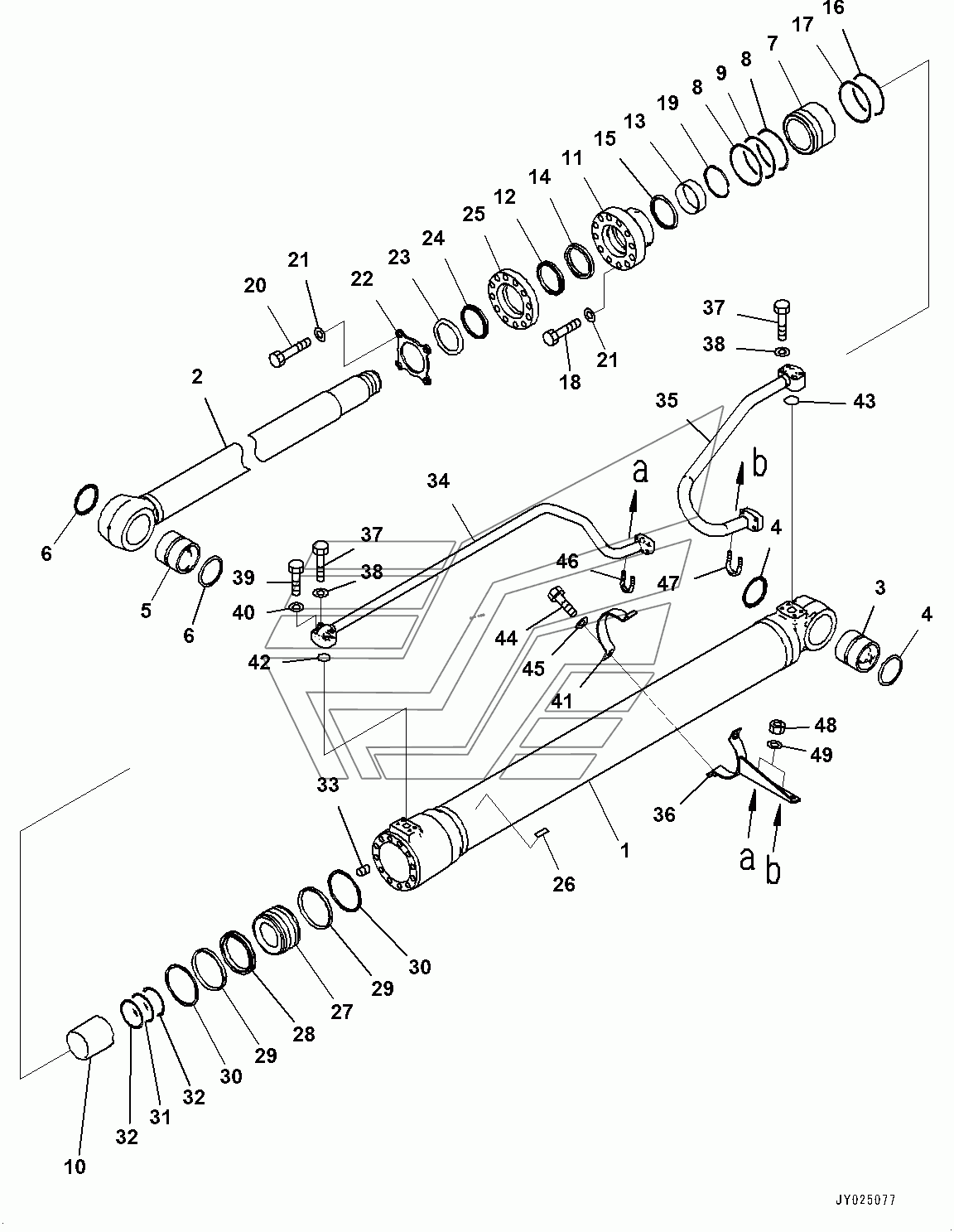

Boom Cylinder, R.H. (#100002-) PC220-8MO. Каталог 2010г.

Boom Cylinder, L.H. (#100002-) PC220-8MO Boom Cylinder, Related Parts (#100002-) PC220-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 707-E1-02580 Количество на модель: 1
707-E1-02580
1
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 721-13-13250 Количество на модель: 1
721-13-13250
1
2

Номер детали на чертеже:

2

ROD,PISTON

Заводской номер: 707-58-90F20 Количество на модель: 1
707-58-90F20
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 206-70-55280 Количество на модель: 1
206-70-55280
1
4

Номер детали на чертеже:

4

SEAL,DUST (KIT)

Заводской номер: 07145-10080 Количество на модель: 2
07145-10080
2
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 707-76-80010 Количество на модель: 1
707-76-80010
1
7

Номер детали на чертеже:

7

Collar

Заводской номер: 707-71-34690 Количество на модель: 1
707-71-34690
1
8

Номер детали на чертеже:

8

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-31210 Количество на модель: 2
707-35-31210
2
9

Номер детали на чертеже:

9

O-RING (KIT)

Заводской номер: 07000-55120 Количество на модель: 1
07000-55120
1
10

Номер детали на чертеже:

10

PLUNGER

Заводской номер: 707-71-60970 Количество на модель: 1
707-71-60970
1
11

Номер детали на чертеже:

11

HEAD,CYLINDER

Заводской номер: 707-27-13650 Количество на модель: 1
707-27-13650
1
12

Номер детали на чертеже:

12

SEAL,DUST (KIT)

Заводской номер: 707-56-90740 Количество на модель: 1
707-56-90740
1
13

Номер детали на чертеже:

13

BUSHING

Заводской номер: 707-52-90681 Количество на модель: 1
707-52-90681
1
14

Номер детали на чертеже:

14

U-PACKING,ROD (KIT)

Заводской номер: 707-51-90730 Количество на модель: 1
707-51-90730
1
15

Номер детали на чертеже:

15

RING,BUFFER (KIT)

Заводской номер: 707-51-90650 Количество на модель: 1
707-51-90650
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81695 Количество на модель: 8
01010-81695
8
19

Номер детали на чертеже:

19

RING,SNAP

Заводской номер: 707-75-90110 Количество на модель: 1
707-75-90110
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01011-81600 Количество на модель: 4
01011-81600
4
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-51645 Количество на модель: 12
01643-51645
12
22

Номер детали на чертеже:

22

PLATE

Заводской номер: 707-88-05520 Количество на модель: 1
707-88-05520
1
23

Номер детали на чертеже:

23

RING

Заводской номер: 707-88-03921 Количество на модель: 1
707-88-03921
1
24

Номер детали на чертеже:

24

SEAL,DUST (KIT)

Заводской номер: 707-56-90820 Количество на модель: 1
707-56-90820
1
25

Номер детали на чертеже:

25

COLLAR

Заводской номер: 707-88-05510 Количество на модель: 1
707-88-05510
1
26

Номер детали на чертеже:

26

PLATE, NAME

Заводской номер: 700-11-31980 Количество на модель: 1
700-11-31980
1
27

Номер детали на чертеже:

27

PISTON

Заводской номер: 707-36-13780 Количество на модель: 1
707-36-13780
1
28

Номер детали на чертеже:

28

RING

Заводской номер: 707-44-13180 Количество на модель: 1
707-44-13180
1
29

Номер детали на чертеже:

29

RING,WEAR (KIT)

Заводской номер: 707-39-13150 Количество на модель: 2
707-39-13150
2
30

Номер детали на чертеже:

30

RING

Заводской номер: 707-44-13911 Количество на модель: 2
707-44-13911
2
31

Номер детали на чертеже:

31

O-RING (KIT)

Заводской номер: 07000-55080 Количество на модель: 1
07000-55080
1
32

Номер детали на чертеже:

32

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-30800 Количество на модель: 2
707-35-30800
2
33

Номер детали на чертеже:

33

SCREW

Заводской номер: 01310-01216 Количество на модель: 1
01310-01216
1
34

Номер детали на чертеже:

34

Tube

Заводской номер: 707-86-01380 Количество на модель: 1
707-86-01380
1
35

Номер детали на чертеже:

35

Tube

Заводской номер: 707-86-00760 Количество на модель: 1
707-86-00760
1
36

Номер детали на чертеже:

36

Bracket

Заводской номер: 707-88-51061 Количество на модель: 1
707-88-51061
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 07372-21060 Количество на модель: 6
07372-21060
6
38

Номер детали на чертеже:

38

WASHER

Заводской номер: 01643-51032 Количество на модель: 6
01643-51032
6
39

Номер детали на чертеже:

39

BOLT

Заводской номер: 07372-21045 Количество на модель: 2
07372-21045
2
41

Номер детали на чертеже:

41

BAND

Заводской номер: 707-88-21311 Количество на модель: 1
707-88-21311
1
42

Номер детали на чертеже:

42

O-RING

Заводской номер: 07000-53030 Количество на модель: 1
07000-53030
1
43

Номер детали на чертеже:

43

O-RING

Заводской номер: 07000-53035 Количество на модель: 1
07000-53035
1
44

Номер детали на чертеже:

44

BOLT

Заводской номер: 07372-21035 Количество на модель: 2
07372-21035
2
46

Номер детали на чертеже:

46

CLIP

Заводской номер: 07283-32738 Количество на модель: 1
07283-32738
1
47

Номер детали на чертеже:

47

CLIP

Заводской номер: 07283-33442 Количество на модель: 1
07283-33442
1
48

Номер детали на чертеже:

48

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
49

Номер детали на чертеже:

49

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
