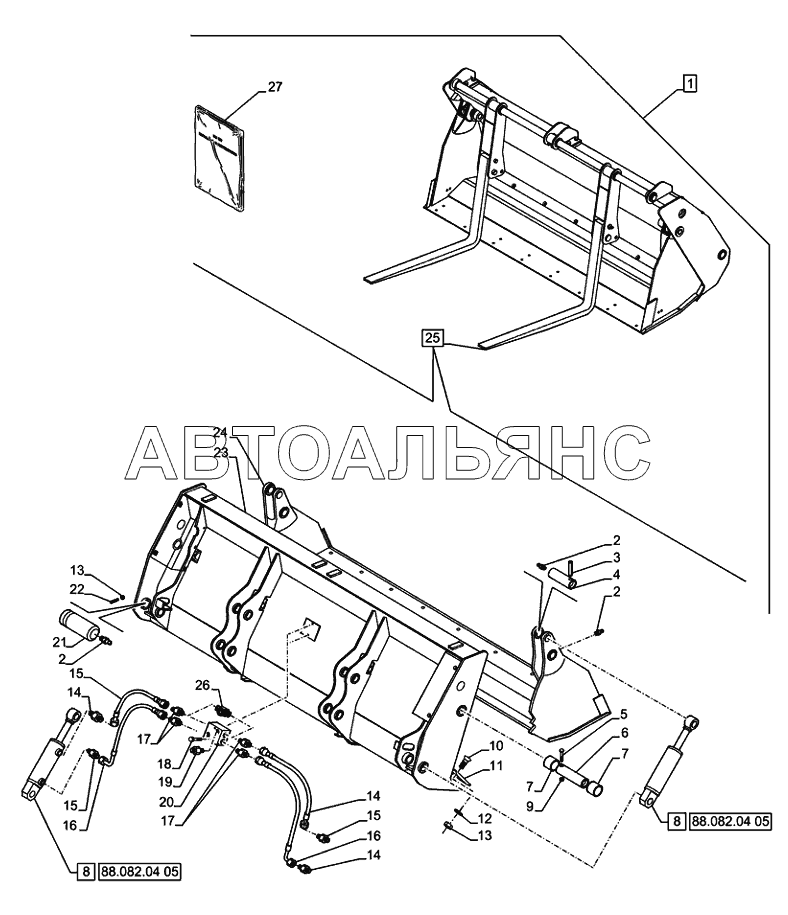

88.082.04(01)-DIA KIT, OPT 6X1 LOADER BUCKET WITH TEETH 1.15 COMMON GREY 695ST Tier 4A (часть 3). Каталог 2012г.

88.082.02-DIA KIT, LOADING BUCKET TEETH "COMMON GREY" 695ST Tier 4A (часть 3) 88.082.04(02)-DIA KIT, OPT 6X1 LOADER BUCKET WITH TEETH 1.15 COMMON GREY 695ST Tier 4A (часть 3)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CONSTRUCTION DIA

Заводской номер: 741470049 Количество на модель: 1
741470049
1
2

Номер детали на чертеже:

2

LUBE NIPPLE

Заводской номер: 85820014 Количество на модель: 6
85820014
6
3

Номер детали на чертеже:

3

ROLL PIN

Заводской номер: 85820016 Количество на модель: 2
85820016
2
4

Номер детали на чертеже:

4

PIN

Заводской номер: 85820017 Количество на модель: 2
85820017
2
5

Номер детали на чертеже:

5

SCREW

Заводской номер: 85820018 Количество на модель: 2
85820018
2
6

Номер детали на чертеже:

6

PIN

Заводской номер: 85820015 Количество на модель: 2
85820015
2
7

Номер детали на чертеже:

7

BUSHING

Заводской номер: 85820013 Количество на модель: 4
85820013
4
8

Номер детали на чертеже:

8

HYDRAULIC CYLINDER

Заводской номер: 47714749 Количество на модель: 2
47714749
2
8

Номер детали на чертеже:

8

CYLINDER

Заводской номер: 87573861 Количество на модель: 2
87573861
2
9

Номер детали на чертеже:

9

LOCK NUT

Заводской номер: 85820035 Количество на модель: 2
85820035
2
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 87312328 Количество на модель: 8
87312328
8
11

Номер детали на чертеже:

11

CUTTING EDGE

Заводской номер: 87308642 Количество на модель: 1
87308642
1
12

Номер детали на чертеже:

12

SEALING WASHER

Заводской номер: 85820009 Количество на модель: 8
85820009
8
13

Номер детали на чертеже:

13

NUT

Заводской номер: 85820008 Количество на модель: 10
85820008
10
14

Номер детали на чертеже:

14

FLEXIBLE HOSE

Заводской номер: 87312436 Количество на модель: 2
87312436
2
15

Номер детали на чертеже:

15

HYD CONNECTOR

Заводской номер: 87312333 Количество на модель: 4
87312333
4
16

Номер детали на чертеже:

16

FLEXIBLE HOSE

Заводской номер: 87312427 Количество на модель: 2
87312427
2
17

Номер детали на чертеже:

17

HYD CONNECTOR

Заводской номер: 87312343 Количество на модель: 4
87312343
4
18

Номер детали на чертеже:

18

SCREW

Заводской номер: 85820030 Количество на модель: 2
85820030
2
19

Номер детали на чертеже:

19

HYD CONNECTOR

Заводской номер: 87395482 Количество на модель: 2
87395482
2
20

Номер детали на чертеже:

20

FITTING

Заводской номер: 87312335 Количество на модель: 1
87312335
1
21

Номер детали на чертеже:

21

PIN

Заводской номер: 87310286 Количество на модель: 2
87310286
2
21

Номер детали на чертеже:

21

PIN

Заводской номер: 47714778 Количество на модель: 2
47714778
2
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 85820020 Количество на модель: 2
85820020
2
23

Номер детали на чертеже:

23

BUCKET

Заводской номер: 87308638 Количество на модель: 1
87308638
1
23

Номер детали на чертеже:

23

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
24

Номер детали на чертеже:

24

BUCKET

Заводской номер: 87308915 Количество на модель: 1
87308915
1
25

Номер детали на чертеже:

25

BUCKET

Заводской номер: 87573490 Количество на модель: 1
87573490
1
25

Номер детали на чертеже:

25

47722579

Заводской номер: 47722579 Количество на модель: 1
47722579
1
26

Номер детали на чертеже:

26

BRANCH TEE

Заводской номер: 47437734 Количество на модель: 2
47437734
2
27

Номер детали на чертеже:

27

INSTRUCTION

Заводской номер: 47786069 Количество на модель: 1
47786069
1
