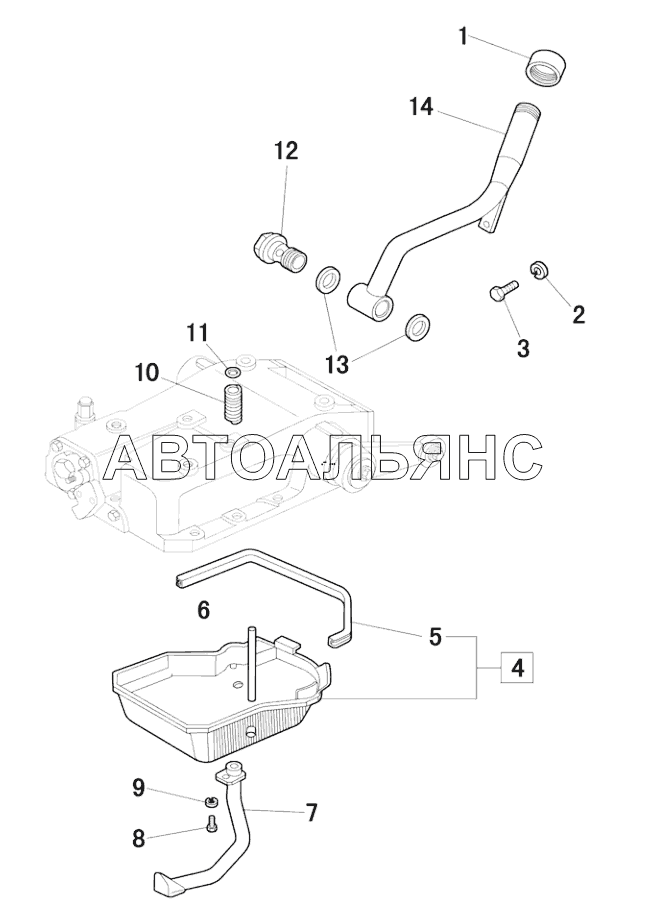

LIFT - PIPES and PARTS TL5040. Каталог 2012г.

LIFT - PIPES and PARTS TL5040 LIFT EXTERNAL CONTROLS TL5040

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil filler cap assy

Заводской номер: 5180946 Количество на модель: 1
5180946
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 51323402 Количество на модель: 1
51323402
1
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 51323095 Количество на модель: 1
51323095
1
4

Номер детали на чертеже:

4

Lift oil pan with seal

Заводской номер: 5165978 Количество на модель: 1
5165978
1
5

Номер детали на чертеже:

5

Seal oil cup hydraulic power-lift

Заводской номер: 5122962 Количество на модель: 1
5122962
1
6

Номер детали на чертеже:

6

Lever oil cup hydraulic lift pipe

Заводской номер: 5122987 Количество на модель: 1
5122987
1
7

Номер детали на чертеже:

7

Lift oil discarge pipe

Заводской номер: 47134528 Количество на модель: 1
47134528
1
8

Номер детали на чертеже:

8

Capscrew

Заводской номер: 51323094 Количество на модель: 1
51323094
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 51323413 Количество на модель: 1
51323413
1
10

Номер детали на чертеже:

10

Spring

Заводской номер: 559958 Количество на модель: 1
559958
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 51323404 Количество на модель: 1
51323404
1
12

Номер детали на чертеже:

12

Banjo

Заводской номер: 5171221 Количество на модель: 1
5171221
1
13

Номер детали на чертеже:

13

Bonded seal washer

Заводской номер: 5188035 Количество на модель: 2
5188035
2
14

Номер детали на чертеже:

14

Oil filler pipe

Заводской номер: 51331108 Количество на модель: 1
51331108
1
LIFT - PIPES and PARTS TL5040 LIFT EXTERNAL CONTROLS TL5040
