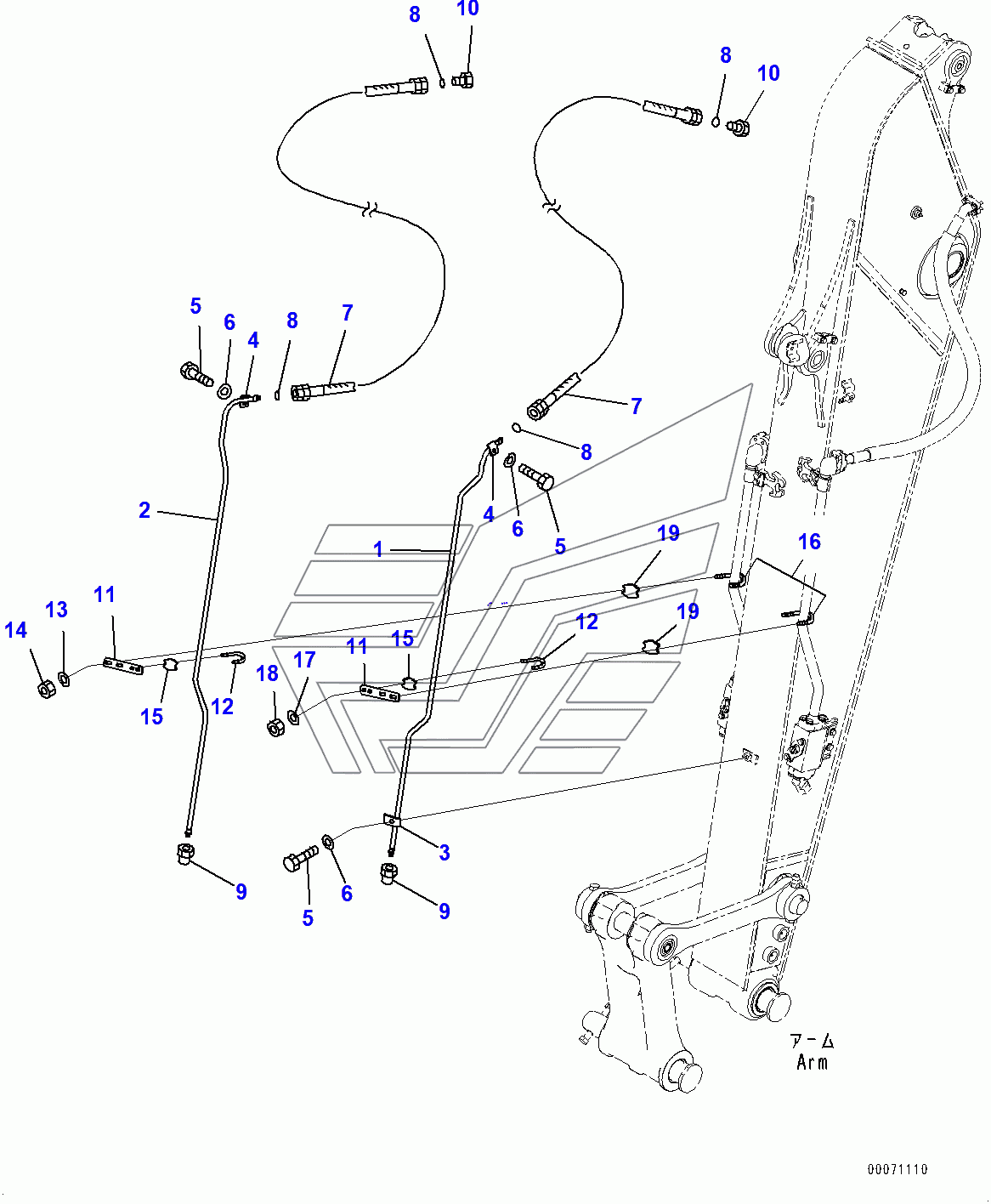

Arm, Quick Coupler Piping (400001-) PC200LC-8M0. Каталог 2010г.

Arm, Additional Piping (400001-) PC200LC-8M0 Arm, Arm and Pin (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 20Y-62-48510 Количество на модель: 1
20Y-62-48510
1
2

Номер детали на чертеже:

2

Tube

Заводской номер: 20Y-62-48520 Количество на модель: 1
20Y-62-48520
1
3

Номер детали на чертеже:

3

Clamp

Заводской номер: 207-62-76370 Количество на модель: 1
207-62-76370
1
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 207-62-76380 Количество на модель: 2
207-62-76380
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81025 Количество на модель: 3
01010-81025
3
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
7

Номер детали на чертеже:

7

Hose, Face Seal Type

Заводской номер: 02777-20213 Количество на модель: 2
02777-20213
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 02896-11008 Количество на модель: 4
02896-11008
4
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 02789-10210 Количество на модель: 2
02789-10210
2
10

Номер детали на чертеже:

10

PLUG

Заводской номер: 07376-70210 Количество на модель: 2
07376-70210
2
11

Номер детали на чертеже:

11

Plate

Заводской номер: 20Y-62-48590 Количество на модель: 2
20Y-62-48590
2
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 07283-31529 Количество на модель: 2
07283-31529
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
14

Номер детали на чертеже:

14

NUT

Заводской номер: 01596-00807 Количество на модель: 4
01596-00807
4
15

Номер детали на чертеже:

15

Seat

Заводской номер: 07283-51523 Количество на модель: 2
07283-51523
2
16

Номер детали на чертеже:

16

CLIP

Заводской номер: 07283-33450 Количество на модель: 2
07283-33450
2
18

Номер детали на чертеже:

18

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
19

Номер детали на чертеже:

19

SEAT

Заводской номер: 07283-53444 Количество на модель: 2
07283-53444
2
