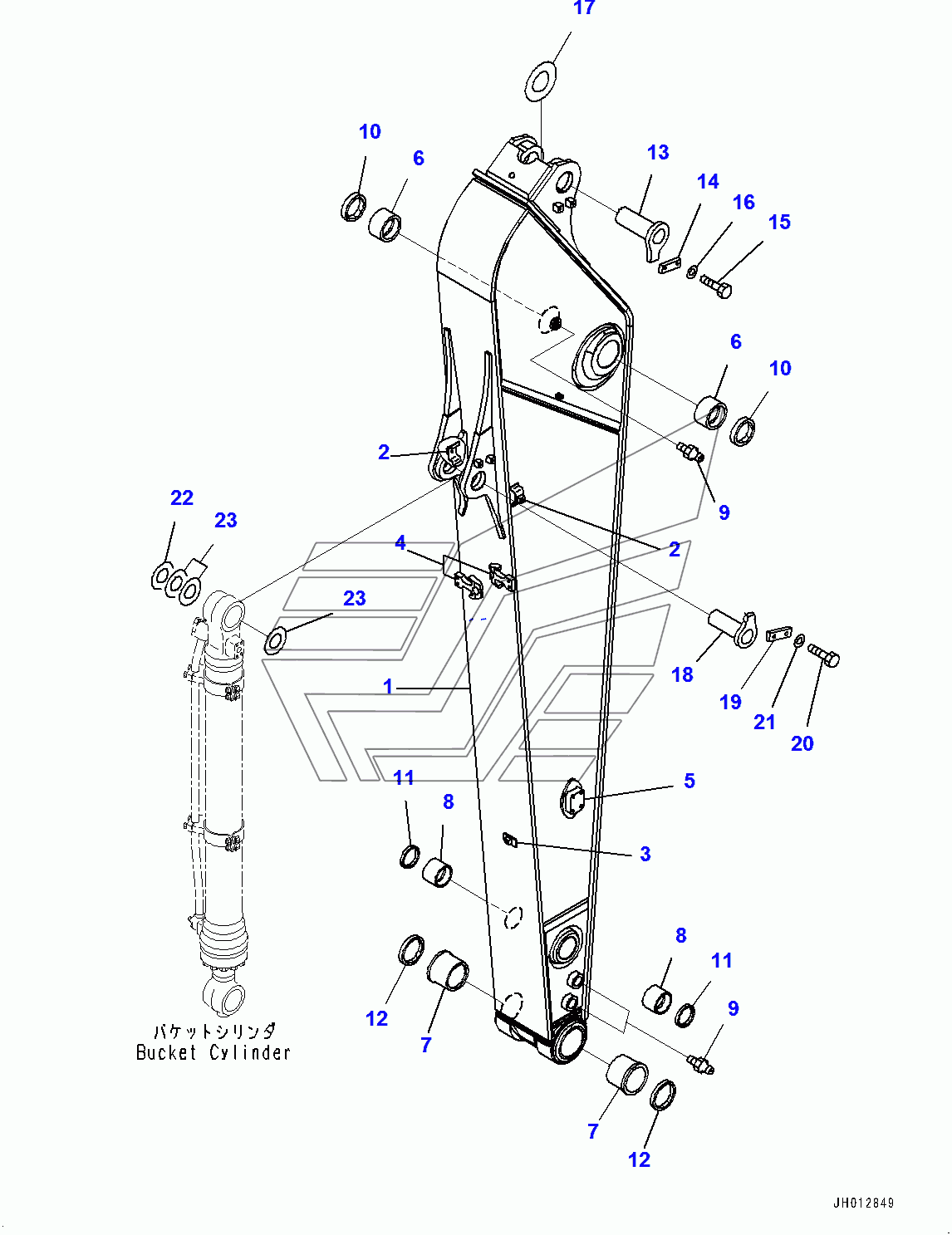

Arm, Arm and Pin (400001-) PC200LC-8M0. Каталог 2010г.

Arm, Additional Piping (400001-) PC200LC-8M0 Arm, Bucket Cylinder (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Arm Assembly

Заводской номер: 20Y-70-01380 Количество на модель: 1
20Y-70-01380
1
1

Номер детали на чертеже:

1

Arm

Заводской номер: Arm Количество на модель: 1
Arm
1
2

Номер детали на чертеже:

2

Bracket, Welded

Заводской номер: 207-62-76230 Количество на модель: 2
207-62-76230
2
3

Номер детали на чертеже:

3

Seat, Welded

Заводской номер: 207-62-76360 Количество на модель: 1
207-62-76360
1
4

Номер детали на чертеже:

4

Plate, Welded

Заводской номер: 20Y-70-42E51 Количество на модель: 2
20Y-70-42E51
2
5

Номер детали на чертеже:

5

Bracket, Welded

Заводской номер: 20Y-970-3572 Количество на модель: 2
20Y-970-3572
2
6

Номер детали на чертеже:

6

BUSHING

Заводской номер: 205-70-72180 Количество на модель: 2
205-70-72180
2
7

Номер детали на чертеже:

7

BUSHING

Заводской номер: 20Y-70-32410 Количество на модель: 2
20Y-70-32410
2
8

Номер детали на чертеже:

8

BUSHING

Заводской номер: 205-70-73180 Количество на модель: 2
205-70-73180
2
9

Номер детали на чертеже:

9

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 07145-00090 Количество на модель: 2
07145-00090
2
11

Номер детали на чертеже:

11

SEAL

Заводской номер: 20Y-70-23220 Количество на модель: 2
20Y-70-23220
2
12

Номер детали на чертеже:

12

SEAL

Заводской номер: 20Y-70-23230 Количество на модель: 2
20Y-70-23230
2
13

Номер детали на чертеже:

13

Pin

Заводской номер: 20Y-70-42220 Количество на модель: 1
20Y-70-42220
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 205-70-66581 Количество на модель: 1
205-70-66581
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
17

Номер детали на чертеже:

17

SPACER¤ 1.5MM

Заводской номер: 205-70-51530 Количество на модель: 1
205-70-51530
1
18

Номер детали на чертеже:

18

PIN

Заводской номер: 205-70-71190 Количество на модель: 1
205-70-71190
1
19

Номер детали на чертеже:

19

PLATE

Заводской номер: 205-70-66580 Количество на модель: 1
205-70-66580
1
22

Номер детали на чертеже:

22

SPACER¤ 0.8MM

Заводской номер: 20Y-70-11290 Количество на модель: 1
20Y-70-11290
1
23

Номер детали на чертеже:

23

SPACER¤ 1.5MM

Заводской номер: 20Y-70-11310 Количество на модель: 3
20Y-70-11310
3
