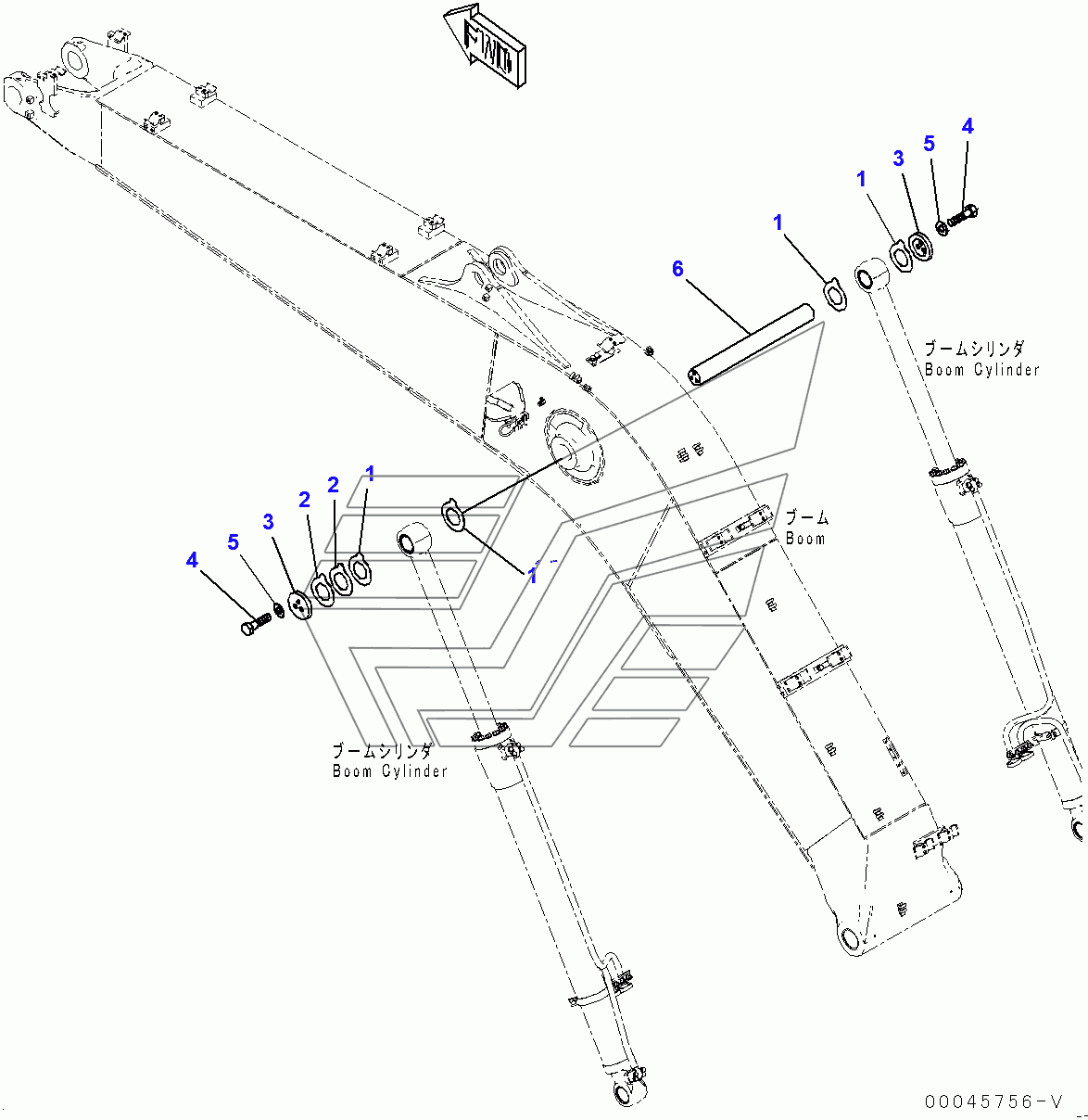

Boom Cylinder Head Pin (400001-) PC200LC-8M0. Каталог 2010г.

Boom Cylinder Head Pin (400001-) PC200LC-8M0 Arm Cylinder (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SPACER¤ 1.5MM

Заводской номер: 20Y-70-11370 Количество на модель: 5
20Y-70-11370
5
2

Номер детали на чертеже:

2

SPACER¤ 0.8MM

Заводской номер: 20Y-70-11390 Количество на модель: 1
20Y-70-11390
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 20Y-70-41221 Количество на модель: 2
20Y-70-41221
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81640 Количество на модель: 6
01010-81640
6
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
6

Номер детали на чертеже:

6

Pin

Заводской номер: 20Y-70-41211 Количество на модель: 1
20Y-70-41211
1
