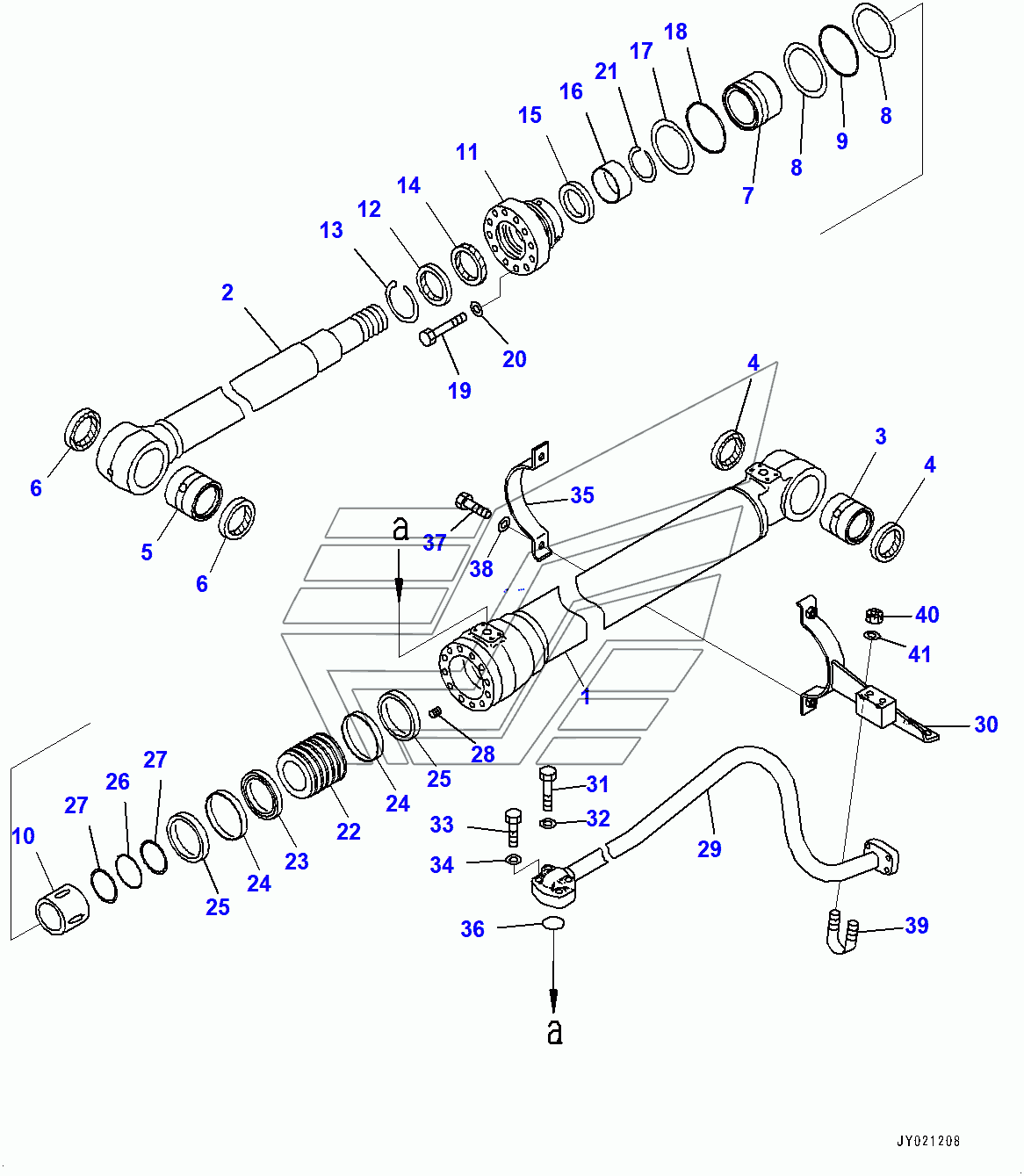

Boom Cylinder, R.H. (400001-) PC200LC-8M0. Каталог 2010г.

Boom Cylinder, L.H. (400001-) PC200LC-8M0 Boom Cylinder, Fitting (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cylinder Assembly

Заводской номер: 707-E1-01450 Количество на модель: 1
707-E1-01450
1
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: 707-13-12740 Количество на модель: 1
707-13-12740
1
2

Номер детали на чертеже:

2

Rod, Piston

Заводской номер: 707-58-85430 Количество на модель: 1
707-58-85430
1
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 205-70-71360 Количество на модель: 1
205-70-71360
1
4

Номер детали на чертеже:

4

SEAL,DUST

Заводской номер: 07145-00070 Количество на модель: 2
07145-00070
2
5

Номер детали на чертеже:

5

BUSHING

Заводской номер: 707-76-80010 Количество на модель: 1
707-76-80010
1
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 07145-00080 Количество на модель: 2
07145-00080
2
7

Номер детали на чертеже:

7

Collar

Заводской номер: 707-71-34680 Количество на модель: 1
707-71-34680
1
8

Номер детали на чертеже:

8

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-31110 Количество на модель: 2
707-35-31110
2
9

Номер детали на чертеже:

9

O-ring, (Kit : K08)

Заводской номер: 07000-B5110 Количество на модель: 1
07000-B5110
1
10

Номер детали на чертеже:

10

PLUNGER

Заводской номер: 707-71-70800 Количество на модель: 1
707-71-70800
1
11

Номер детали на чертеже:

11

Head, Cylinder

Заводской номер: 707-27-12650 Количество на модель: 1
707-27-12650
1
12

Номер детали на чертеже:

12

Seal, Dust, (Kit : K08)

Заводской номер: 707-56-85740 Количество на модель: 1
707-56-85740
1
13

Номер детали на чертеже:

13

RING,SNAP

Заводской номер: 07179-13099 Количество на модель: 1
07179-13099
1
14

Номер детали на чертеже:

14

Packing, Rod, (Kit : K08)

Заводской номер: 707-51-85860 Количество на модель: 1
707-51-85860
1
15

Номер детали на чертеже:

15

Ring, Buffer, (Kit : K08)

Заводской номер: 707-51-85650 Количество на модель: 1
707-51-85650
1
16

Номер детали на чертеже:

16

Bushing

Заводской номер: 707-52-90611 Количество на модель: 1
707-52-90611
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81670 Количество на модель: 12
01010-81670
12
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-51645 Количество на модель: 12
01643-51645
12
21

Номер детали на чертеже:

21

RING,SNAP

Заводской номер: 707-75-85110 Количество на модель: 1
707-75-85110
1
22

Номер детали на чертеже:

22

PISTON

Заводской номер: 707-36-12851 Количество на модель: 1
707-36-12851
1
23

Номер детали на чертеже:

23

Ring, Piston, (Kit : K08)

Заводской номер: 707-44-12150 Количество на модель: 1
707-44-12150
1
24

Номер детали на чертеже:

24

RING,WEAR (KIT)

Заводской номер: 707-39-12140 Количество на модель: 2
707-39-12140
2
25

Номер детали на чертеже:

25

RING

Заводской номер: 707-44-12911 Количество на модель: 2
707-44-12911
2
26

Номер детали на чертеже:

26

O-ring, (Kit : K08)

Заводской номер: 07000-B5075 Количество на модель: 1
07000-B5075
1
27

Номер детали на чертеже:

27

Ring, Back-up, (Kit : K08)

Заводской номер: 707-35-30750 Количество на модель: 2
707-35-30750
2
28

Номер детали на чертеже:

28

SCREW

Заводской номер: 01310-01216 Количество на модель: 1
01310-01216
1
29

Номер детали на чертеже:

29

Tube

Заводской номер: 707-86-69280 Количество на модель: 1
707-86-69280
1
30

Номер детали на чертеже:

30

Bracket

Заводской номер: 707-88-51641 Количество на модель: 1
707-88-51641
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 07372-21060 Количество на модель: 2
07372-21060
2
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-51032 Количество на модель: 2
01643-51032
2
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 07372-21045 Количество на модель: 2
07372-21045
2
35

Номер детали на чертеже:

35

BAND

Заводской номер: 707-88-21251 Количество на модель: 1
707-88-21251
1
36

Номер детали на чертеже:

36

O-ring, (Kit : K08)

Заводской номер: 07000-B3030 Количество на модель: 1
07000-B3030
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 07372-21035 Количество на модель: 2
07372-21035
2
39

Номер детали на чертеже:

39

CLIP

Заводской номер: 07283-32738 Количество на модель: 1
07283-32738
1
40

Номер детали на чертеже:

40

NUT

Заводской номер: 01597-01009 Количество на модель: 2
01597-01009
2
41

Номер детали на чертеже:

41

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
