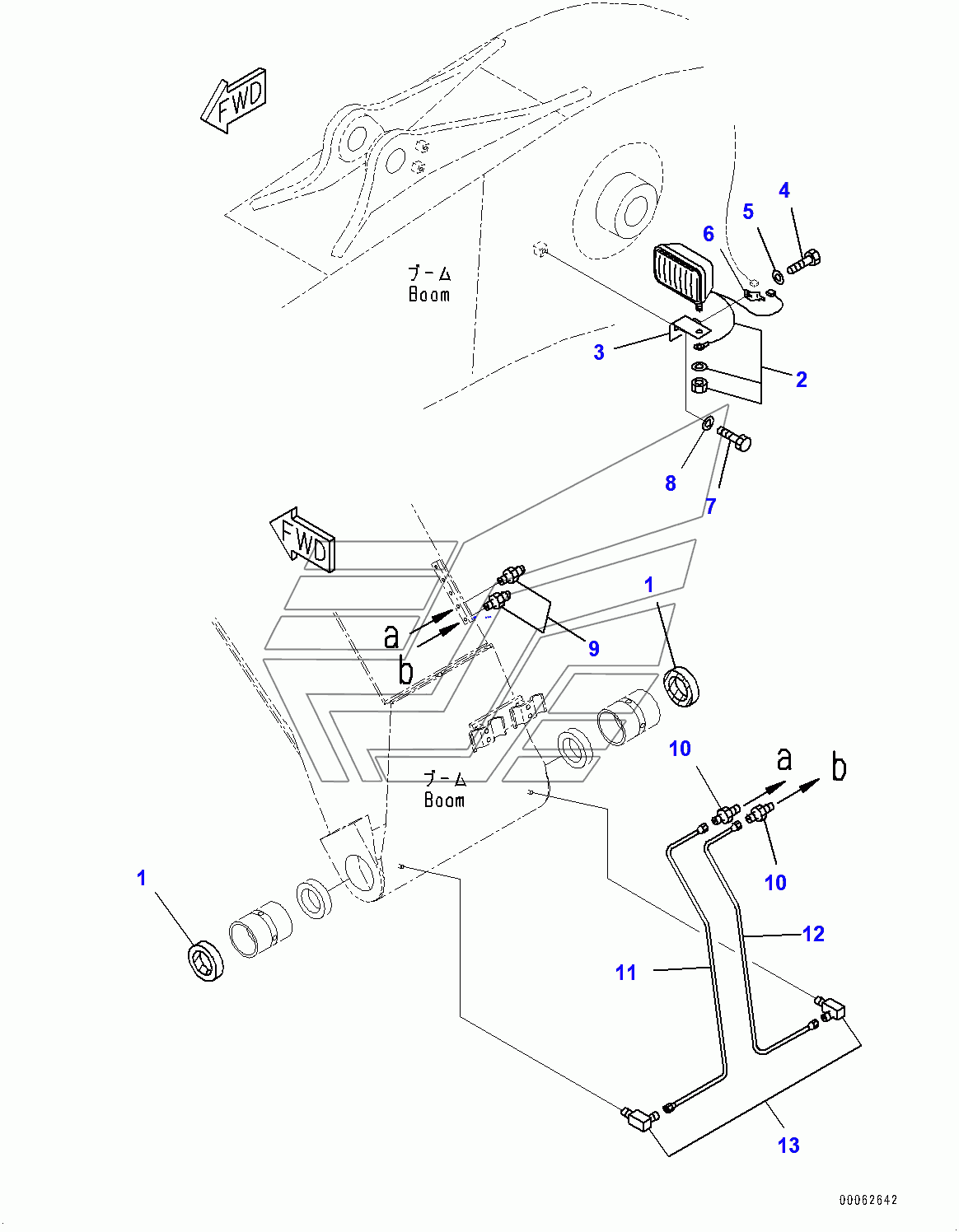

Boom, Lubrication Piping and Working Lamp (400001-) PC200LC-8M0. Каталог 2010г.

Boom, Attachment Plug (400001-) PC200LC-8M0 Boom, Boom and Bushing (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BULB, 70W

Заводской номер: 421-06-23330 Количество на модель: 1
421-06-23330
1
1

Номер детали на чертеже:

1

SEAL

Заводской номер: 07145-00090 Количество на модель: 2
07145-00090
2
2

Номер детали на чертеже:

2

Working Lamp Assembly

Заводской номер: 20Y-06-43230 Количество на модель: 1
20Y-06-43230
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 20Y-06-21551 Количество на модель: 1
20Y-06-21551
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 08193-21012 Количество на модель: 1
08193-21012
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
9

Номер детали на чертеже:

9

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
10

Номер детали на чертеже:

10

CONNECTOR

Заводской номер: 20Y-70-11540 Количество на модель: 2
20Y-70-11540
2
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 20Y-70-31310 Количество на модель: 1
20Y-70-31310
1
12

Номер детали на чертеже:

12

TUBE

Заводской номер: 20Y-70-31320 Количество на модель: 1
20Y-70-31320
1
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 20Y-25-11270 Количество на модель: 2
20Y-25-11270
2
