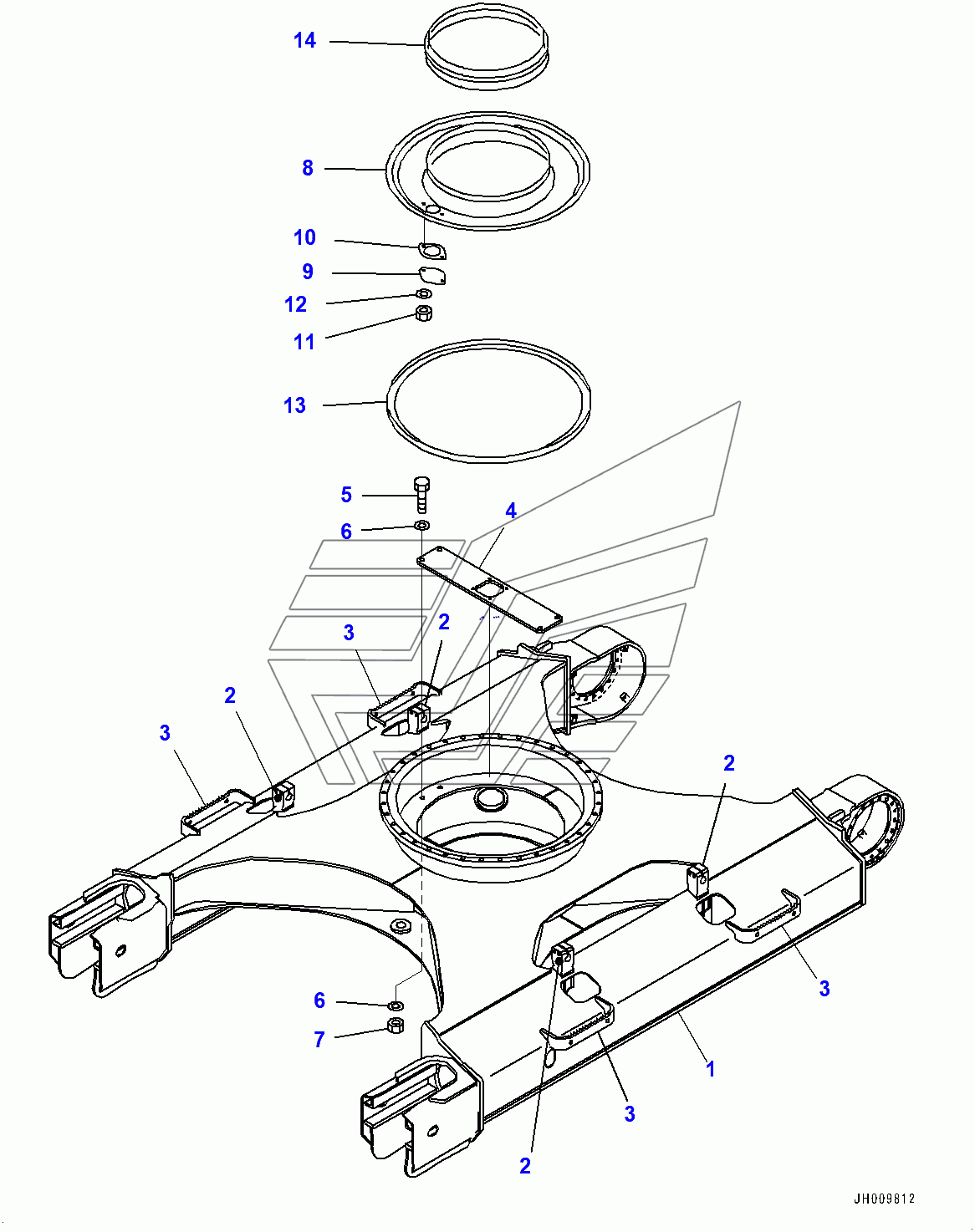

Track Frame (400001-) PC200LC-8M0. Каталог 2010г.

Track Frame (400001-) PC200LC-8M0 Track Frame Under Cover (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 20Y-30-45611 Количество на модель: 1
20Y-30-45611
1
2

Номер детали на чертеже:

2

Bracket, Welded

Заводской номер: 20Y-30-31D24 Количество на модель: 4
20Y-30-31D24
4
3

Номер детали на чертеже:

3

Plate

Заводской номер: 20Y-30-44C91 Количество на модель: 4
20Y-30-44C91
4
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 20Y-30-31E81 Количество на модель: 1
20Y-30-31E81
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-82065 Количество на модель: 4
01010-82065
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-32060 Количество на модель: 8
01643-32060
8
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01580-12016 Количество на модель: 4
01580-12016
4
8

Номер детали на чертеже:

8

COVER

Заводской номер: 20Y-30-21151 Количество на модель: 1
20Y-30-21151
1
9

Номер детали на чертеже:

9

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
10

Номер детали на чертеже:

10

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

SEAL

Заводской номер: 20Y-30-11370 Количество на модель: 1
20Y-30-11370
1
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 205-30-71171 Количество на модель: 1
205-30-71171
1
