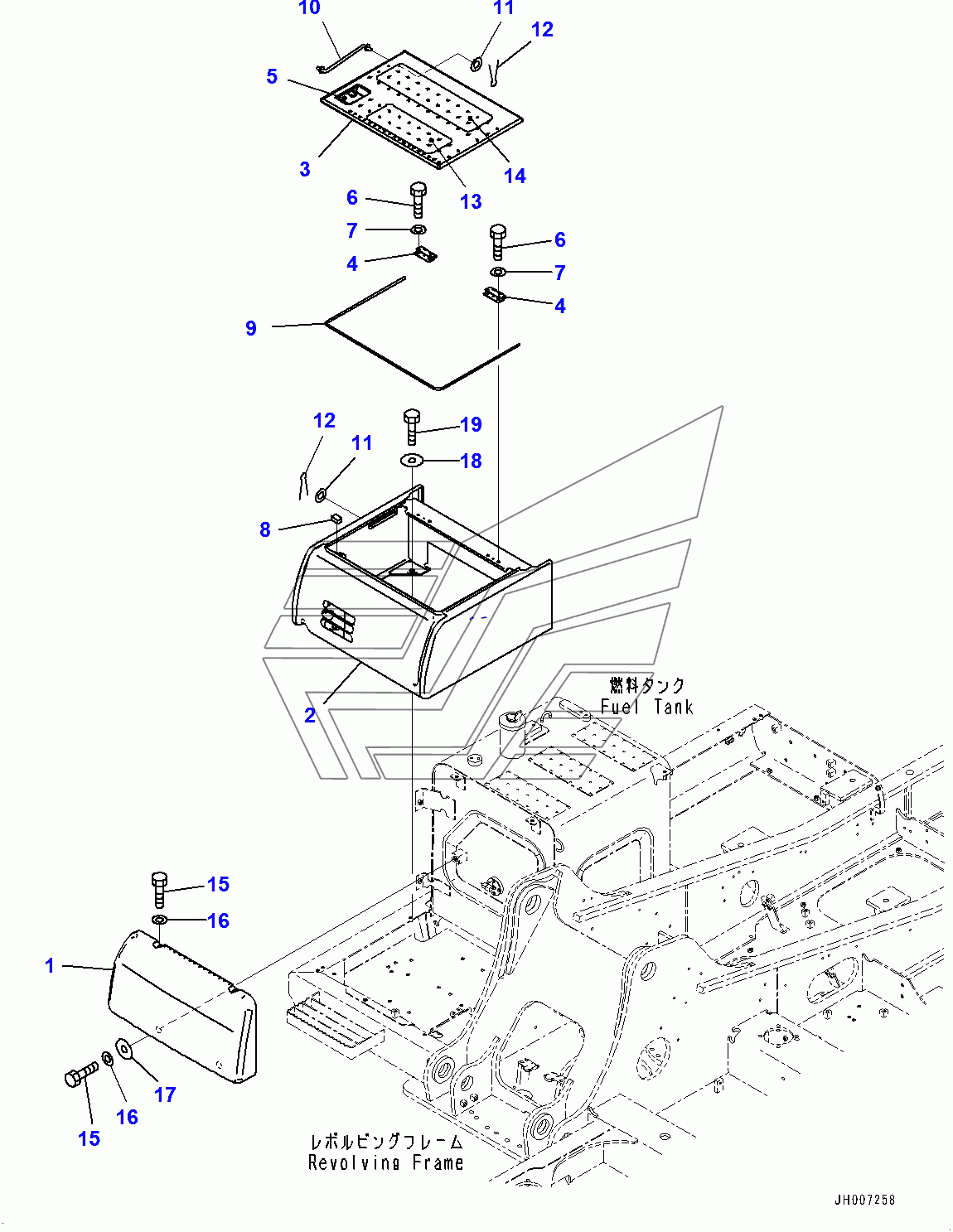

Battery Case (400001-) PC200LC-8M0. Каталог 2010г.

Battery Case (400001-) PC200LC-8M0 Handrail (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Lock Assembly

Заводской номер: 20Y-54-77130 Количество на модель: 1
20Y-54-77130
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: 20Y-54-74143 Количество на модель: 1
20Y-54-74143
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 20Y-54-74122 Количество на модель: 1
20Y-54-74122
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 20Y-54-77270 Количество на модель: 1
20Y-54-77270
1
4

Номер детали на чертеже:

4

Hinge, Welded

Заводской номер: 20Y-54-74161 Количество на модель: 2
20Y-54-74161
2
5

Номер детали на чертеже:

5

Lock, Welded

Заводской номер: 20Y-54-77160 Количество на модель: 1
20Y-54-77160
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81020 Количество на модель: 4
01010-81020
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 20Y-54-29680 Количество на модель: 1
20Y-54-29680
1
9

Номер детали на чертеже:

9

SEAL

Заводской номер: 20Y-54-29660 Количество на модель: 1
20Y-54-29660
1
10

Номер детали на чертеже:

10

ROD

Заводской номер: 203-54-56630 Количество на модель: 1
203-54-56630
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
12

Номер детали на чертеже:

12

PIN, COTTER

Заводской номер: 04050-11612 Количество на модель: 2
04050-11612
2
13

Номер детали на чертеже:

13

Plate

Заводской номер: 20Y-00-42140 Количество на модель: 1
20Y-00-42140
1
14

Номер детали на чертеже:

14

Plate

Заводской номер: 209-00-41550 Количество на модель: 1
209-00-41550
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
17

Номер детали на чертеже:

17

COLLAR

Заводской номер: 20Y-54-19930 Количество на модель: 2
20Y-54-19930
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 175-54-34170 Количество на модель: 4
175-54-34170
4
