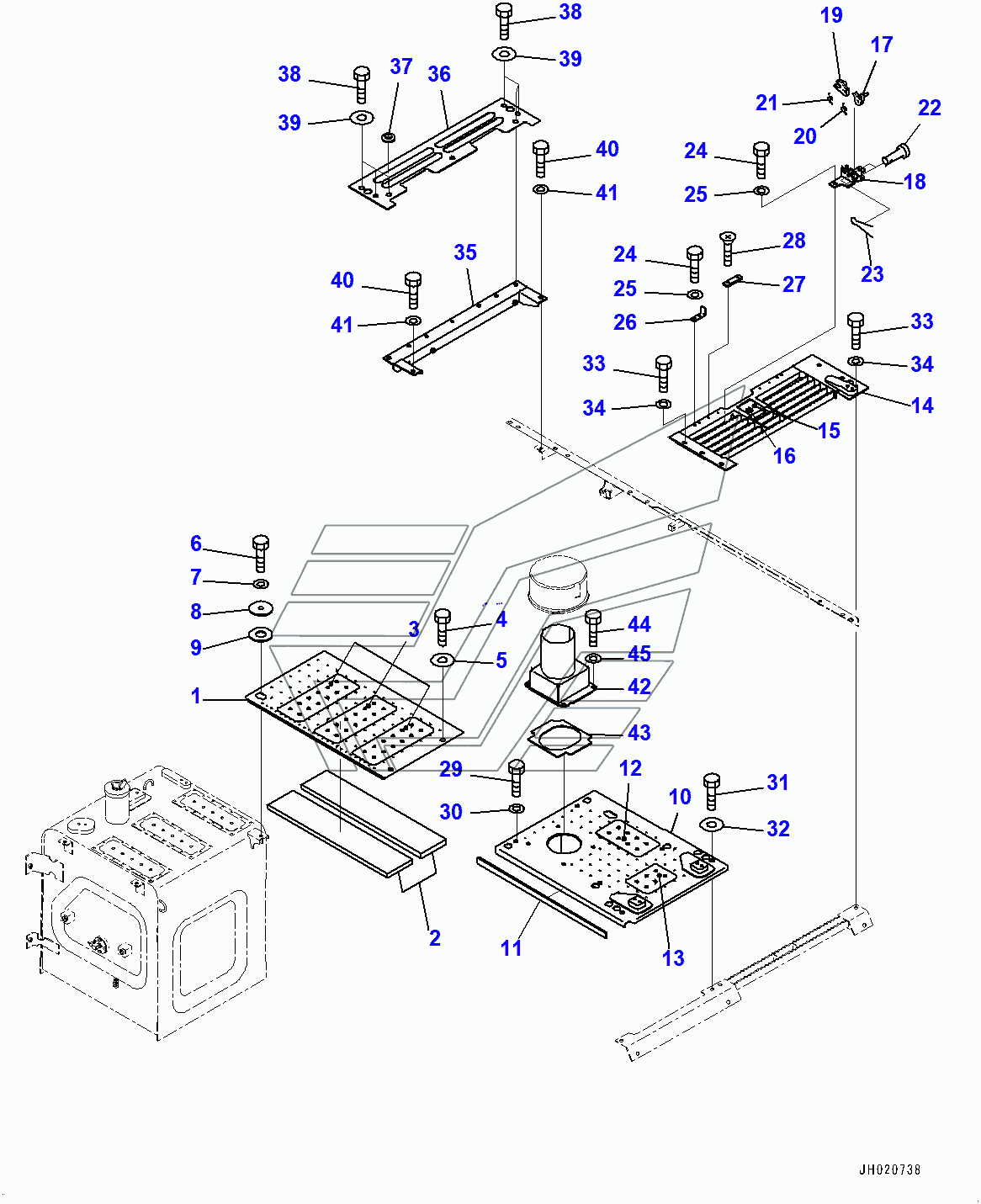

Machine Cab Cover, Cover and Duct (400001-) PC200LC-8M0. Каталог 2010г.

Machine Cab Cover, Inner Parts, Pre-cleaner (400001-) PC200LC-8M0 Machine Cab Cover, Inner Parts, Pre-cleaner (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover

Заводской номер: 20Y-54-76490 Количество на модель: 1
20Y-54-76490
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-54-79730 Количество на модель: 1
20Y-54-79730
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
2

Номер детали на чертеже:

2

Sheet

Заводской номер: 20Y-54-76230 Количество на модель: 2
20Y-54-76230
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 20Y-00-42140 Количество на модель: 3
20Y-00-42140
3
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
8

Номер детали на чертеже:

8

COLLAR

Заводской номер: 20Y-54-61990 Количество на модель: 1
20Y-54-61990
1
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 20Y-54-61790 Количество на модель: 1
20Y-54-61790
1
11

Номер детали на чертеже:

11

Sheet

Заводской номер: 20Y-54-73730 Количество на модель: 1
20Y-54-73730
1
12

Номер детали на чертеже:

12

Plate

Заводской номер: 208-00-76240 Количество на модель: 1
208-00-76240
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: 22U-00-28150 Количество на модель: 1
22U-00-28150
1
14

Номер детали на чертеже:

14

Cover

Заводской номер: 20Y-54-78990 Количество на модель: 1
20Y-54-78990
1
15

Номер детали на чертеже:

15

Lock, Welded

Заводской номер: 20Y-54-25852 Количество на модель: 1
20Y-54-25852
1
16

Номер детали на чертеже:

16

Lock Assembly

Заводской номер: 20Y-54-73190 Количество на модель: 1
20Y-54-73190
1
17

Номер детали на чертеже:

17

Lever

Заводской номер: 20Y-54-75910 Количество на модель: 1
20Y-54-75910
1
18

Номер детали на чертеже:

18

Bracket

Заводской номер: 20Y-54-75930 Количество на модель: 1
20Y-54-75930
1
19

Номер детали на чертеже:

19

Lever

Заводской номер: 20Y-54-75920 Количество на модель: 1
20Y-54-75920
1
20

Номер детали на чертеже:

20

SPRING

Заводской номер: 21K-54-26351 Количество на модель: 1
21K-54-26351
1
21

Номер детали на чертеже:

21

SPRING

Заводской номер: 20X-54-21460 Количество на модель: 1
20X-54-21460
1
22

Номер детали на чертеже:

22

PIN

Заводской номер: 04205-11038 Количество на модель: 2
04205-11038
2
23

Номер детали на чертеже:

23

PIN, COTTER

Заводской номер: 04050-13020 Количество на модель: 2
04050-13020
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81025 Количество на модель: 6
01010-81025
6
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
26

Номер детали на чертеже:

26

BRACKET

Заводской номер: 20Y-54-27182 Количество на модель: 2
20Y-54-27182
2
27

Номер детали на чертеже:

27

PLATE

Заводской номер: 205-54-68440 Количество на модель: 2
205-54-68440
2
28

Номер детали на чертеже:

28

SCREW

Заводской номер: 01224-40616 Количество на модель: 4
01224-40616
4
35

Номер детали на чертеже:

35

Frame

Заводской номер: 20Y-54-71172 Количество на модель: 1
20Y-54-71172
1
36

Номер детали на чертеже:

36

Plate

Заводской номер: 20Y-54-77420 Количество на модель: 1
20Y-54-77420
1
37

Номер детали на чертеже:

37

GROMMET

Заводской номер: 08037-03614 Количество на модель: 1
08037-03614
1
42

Номер детали на чертеже:

42

Duct

Заводской номер: 20Y-01-41920 Количество на модель: 1
20Y-01-41920
1
43

Номер детали на чертеже:

43

Seal

Заводской номер: 20Y-01-41860 Количество на модель: 1
20Y-01-41860
1
