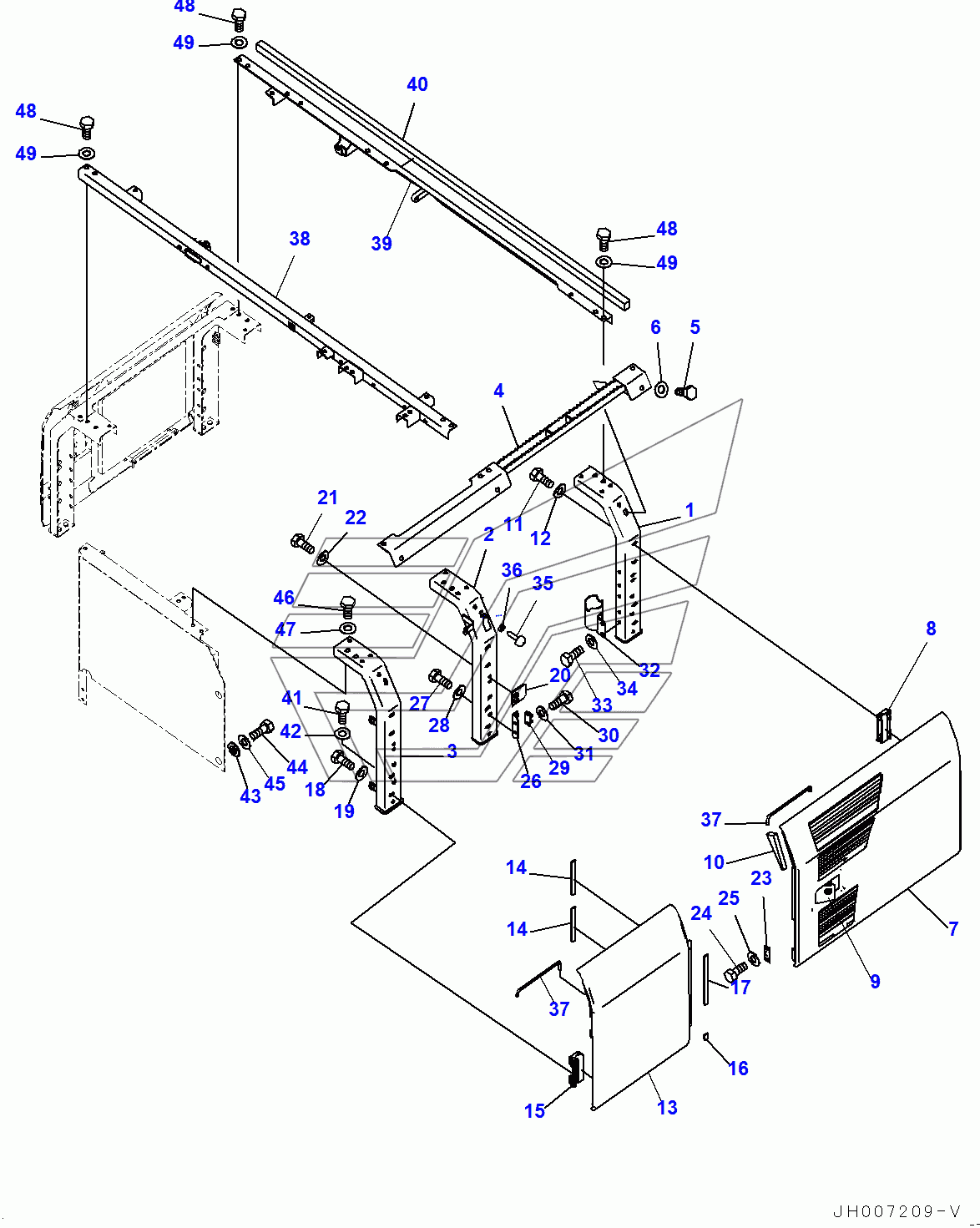

Side Cover L.H. (400001-) PC200LC-8M0. Каталог 2010г.

Machine Cab Frame, (400007-) PC200LC-8M0 Side Cover L.H. (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover

Заводской номер: 20Y-54-71126 Количество на модель: 1
20Y-54-71126
1

Номер детали на чертеже:

Lock Assembly

Заводской номер: 20Y-54-74182 Количество на модель: 1
20Y-54-74182
1
1

Номер детали на чертеже:

1

Frame

Заводской номер: 20Y-54-71312 Количество на модель: 1
20Y-54-71312
1
2

Номер детали на чертеже:

2

Frame

Заводской номер: 20Y-54-71323 Количество на модель: 1
20Y-54-71323
1
3

Номер детали на чертеже:

3

Frame

Заводской номер: 20Y-54-71331 Количество на модель: 1
20Y-54-71331
1
4

Номер детали на чертеже:

4

Frame

Заводской номер: 20Y-54-71341 Количество на модель: 1
20Y-54-71341
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
7

Номер детали на чертеже:

7

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
8

Номер детали на чертеже:

8

Hinge, Welded

Заводской номер: 20Y-54-63414 Количество на модель: 2
20Y-54-63414
2
9

Номер детали на чертеже:

9

Lock, Welded

Заводской номер: 20Y-54-71372 Количество на модель: 1
20Y-54-71372
1
10

Номер детали на чертеже:

10

Sheet

Заводской номер: 20Y-54-72870 Количество на модель: 1
20Y-54-72870
1
13

Номер детали на чертеже:

13

Cover

Заводской номер: 20Y-54-71144 Количество на модель: 1
20Y-54-71144
1
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
16

Номер детали на чертеже:

16

Sheet

Заводской номер: 20Y-54-73841 Количество на модель: 1
20Y-54-73841
1
17

Номер детали на чертеже:

17

Sheet

Заводской номер: 20Y-54-73752 Количество на модель: 1
20Y-54-73752
1
20

Номер детали на чертеже:

20

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
23

Номер детали на чертеже:

23

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
26

Номер детали на чертеже:

26

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
29

Номер детали на чертеже:

29

DOVE TAIL

Заводской номер: 205-54-51971 Количество на модель: 1
205-54-51971
1
29

Номер детали на чертеже:

29

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 1
205-54-51970
1
30

Номер детали на чертеже:

30

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
32

Номер детали на чертеже:

32

Bracket

Заводской номер: 20Y-54-61372 Количество на модель: 1
20Y-54-61372
1
35

Номер детали на чертеже:

35

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
36

Номер детали на чертеже:

36

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
37

Номер детали на чертеже:

37

BAR

Заводской номер: 20Y-54-29232 Количество на модель: 2
20Y-54-29232
2
38

Номер детали на чертеже:

38

Frame

Заводской номер: 20Y-54-74831 Количество на модель: 1
20Y-54-74831
1
38

Номер детали на чертеже:

38

Frame

Заводской номер: 20Y-54-71222 Количество на модель: 1
20Y-54-71222
1
39

Номер детали на чертеже:

39

Frame

Заводской номер: Frame Количество на модель: 1
Frame
1
40

Номер детали на чертеже:

40

Sheet

Заводской номер: 20Y-54-71241 Количество на модель: 1
20Y-54-71241
1
41

Номер детали на чертеже:

41

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
43

Номер детали на чертеже:

43

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 2
20Y-54-12550
2
Machine Cab Frame, (400007-) PC200LC-8M0 Side Cover L.H. (400001-) PC200LC-8M0
