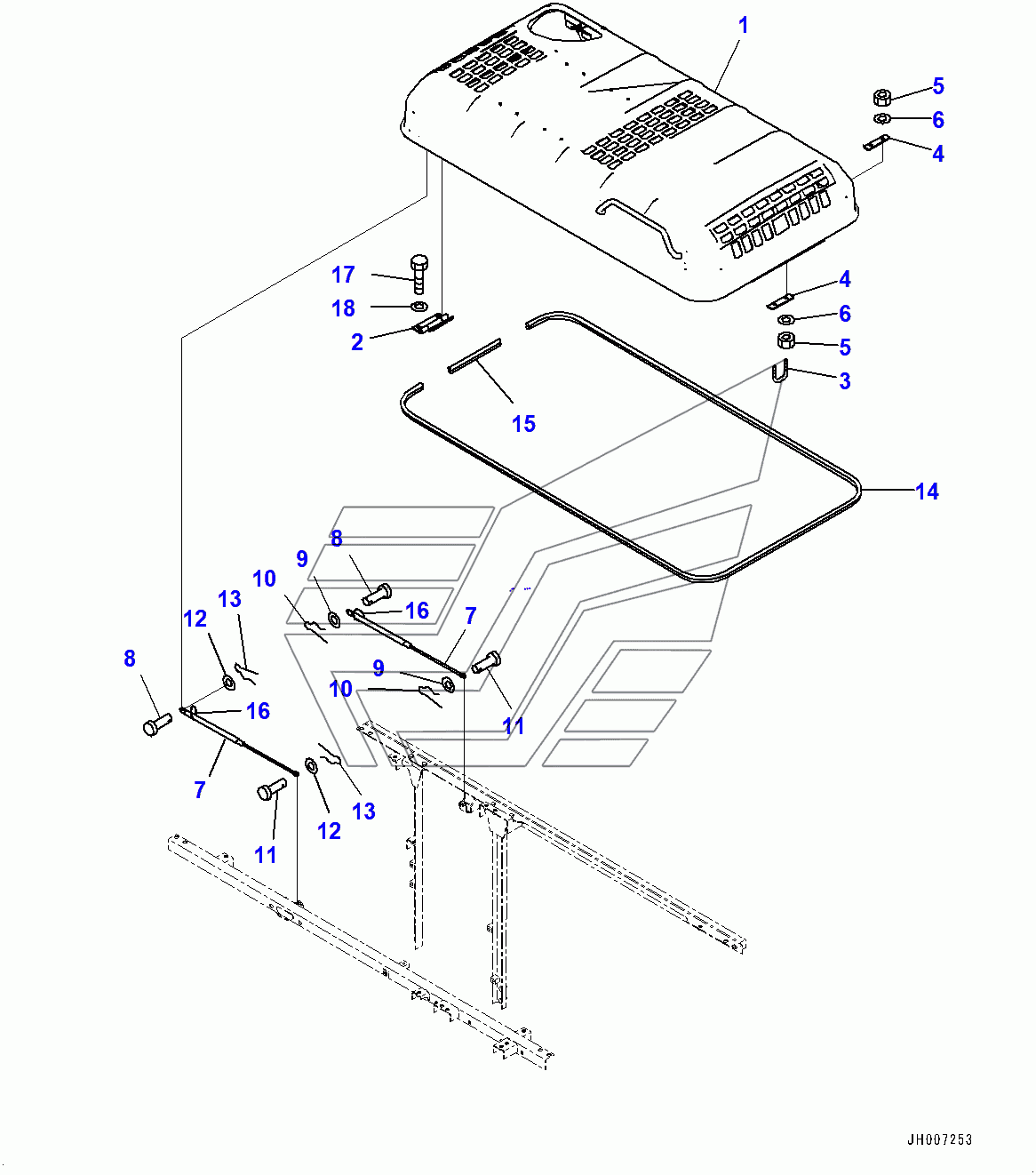

Engine Hood (400001-) PC200LC-8M0. Каталог 2010г.

Mode Selection Connectors (400001-) PC200LC-8M0 Engine Hood (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hood

Заводской номер: 20Y-54-77111 Количество на модель: 1
20Y-54-77111
1
2

Номер детали на чертеже:

2

Hinge, Welded

Заводской номер: 20Y-54-K7321 Количество на модель: 2
20Y-54-K7321
2
3

Номер детали на чертеже:

3

U-BOLT

Заводской номер: 20Y-54-27172 Количество на модель: 1
20Y-54-27172
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 20Y-54-27330 Количество на модель: 2
20Y-54-27330
2
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01580-11210 Количество на модель: 4
01580-11210
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
7

Номер детали на чертеже:

7

Damper

Заводской номер: 20Y-54-71182 Количество на модель: 2
20Y-54-71182
2
8

Номер детали на чертеже:

8

Pin

Заводской номер: 04205-30825 Количество на модель: 2
04205-30825
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01640-20816 Количество на модель: 2
01640-20816
2
10

Номер детали на чертеже:

10

Pin, Snap

Заводской номер: 04052-20833 Количество на модель: 2
04052-20833
2
11

Номер детали на чертеже:

11

Pin

Заводской номер: 04205-30828 Количество на модель: 2
04205-30828
2
14

Номер детали на чертеже:

14

Seal

Заводской номер: 20Y-54-71470 Количество на модель: 1
20Y-54-71470
1
15

Номер детали на чертеже:

15

Seal

Заводской номер: 20Y-54-71480 Количество на модель: 1
20Y-54-71480
1
16

Номер детали на чертеже:

16

BAND

Заводской номер: 08034-20414 Количество на модель: 2
08034-20414
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
