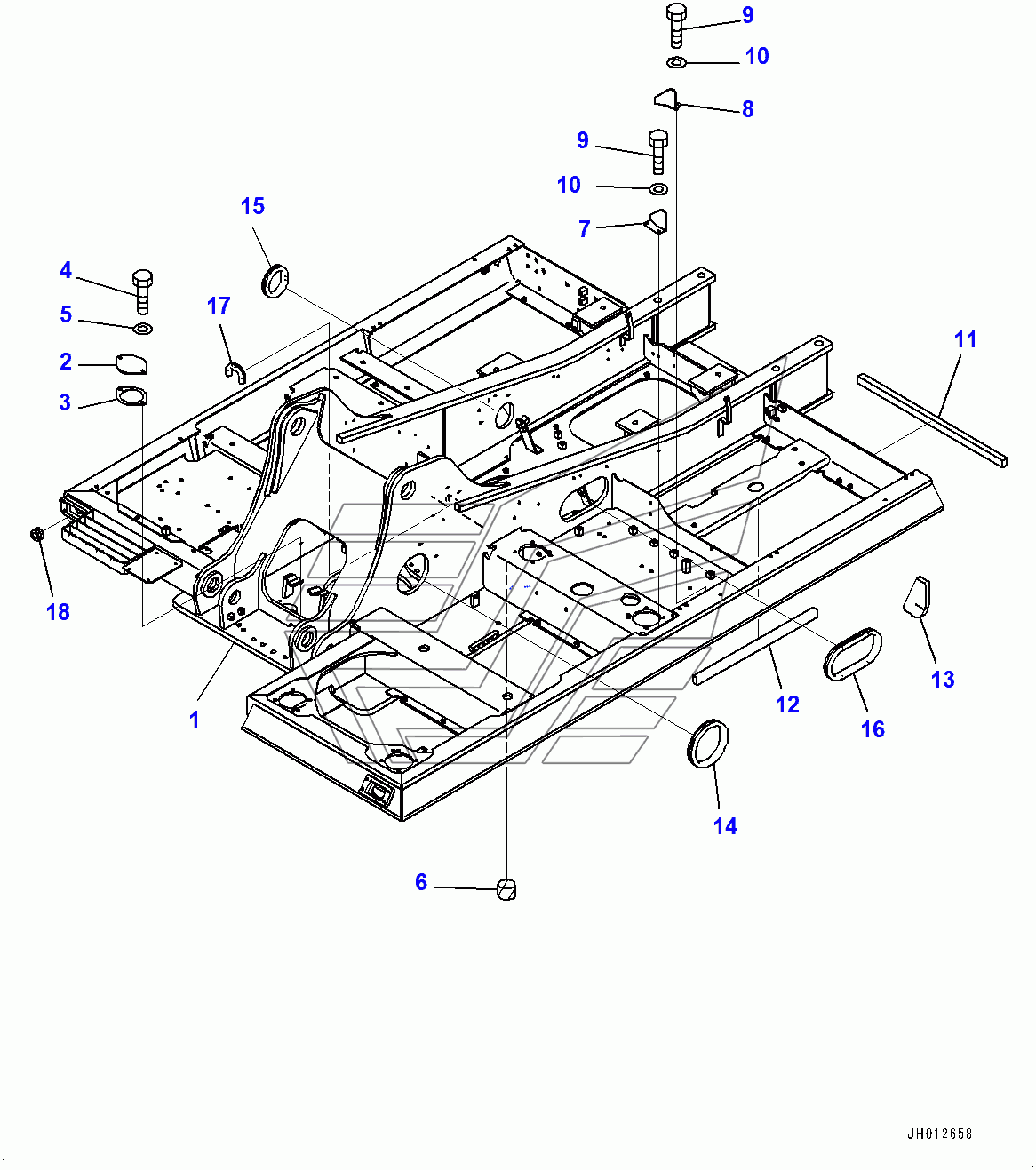

Revolving Frame (400001-) PC200LC-8M0. Каталог 2010г.

Revolving Frame (400015-) PC200LC-8M0 Revolving Frame (400015-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 20Y-46-59450 Количество на модель: 1
20Y-46-59450
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 205-30-71181 Количество на модель: 1
205-30-71181
1
3

Номер детали на чертеже:

3

GASKET

Заводской номер: 205-30-71191 Количество на модель: 1
205-30-71191
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 20Y-46-41280 Количество на модель: 2
20Y-46-41280
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-54-61670 Количество на модель: 1
20Y-54-61670
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 20Y-54-61680 Количество на модель: 1
20Y-54-61680
1
11

Номер детали на чертеже:

11

Seal

Заводской номер: 20Y-46-52150 Количество на модель: 1
20Y-46-52150
1
12

Номер детали на чертеже:

12

Sheet

Заводской номер: 20Y-46-51162 Количество на модель: 1
20Y-46-51162
1
13

Номер детали на чертеже:

13

Sheet

Заводской номер: 20Y-46-52141 Количество на модель: 1
20Y-46-52141
1
14

Номер детали на чертеже:

14

GROMMET

Заводской номер: 20Y-46-41170 Количество на модель: 1
20Y-46-41170
1
15

Номер детали на чертеже:

15

Grommet

Заводской номер: 20Y-46-51180 Количество на модель: 1
20Y-46-51180
1
16

Номер детали на чертеже:

16

Grommet

Заводской номер: 20Y-46-51190 Количество на модель: 1
20Y-46-51190
1
17

Номер детали на чертеже:

17

Grommet

Заводской номер: 20Y-46-51140 Количество на модель: 1
20Y-46-51140
1
18

Номер детали на чертеже:

18

GROMMET

Заводской номер: 08037-03614 Количество на модель: 1
08037-03614
1
Revolving Frame (400015-) PC200LC-8M0 Revolving Frame (400015-) PC200LC-8M0
