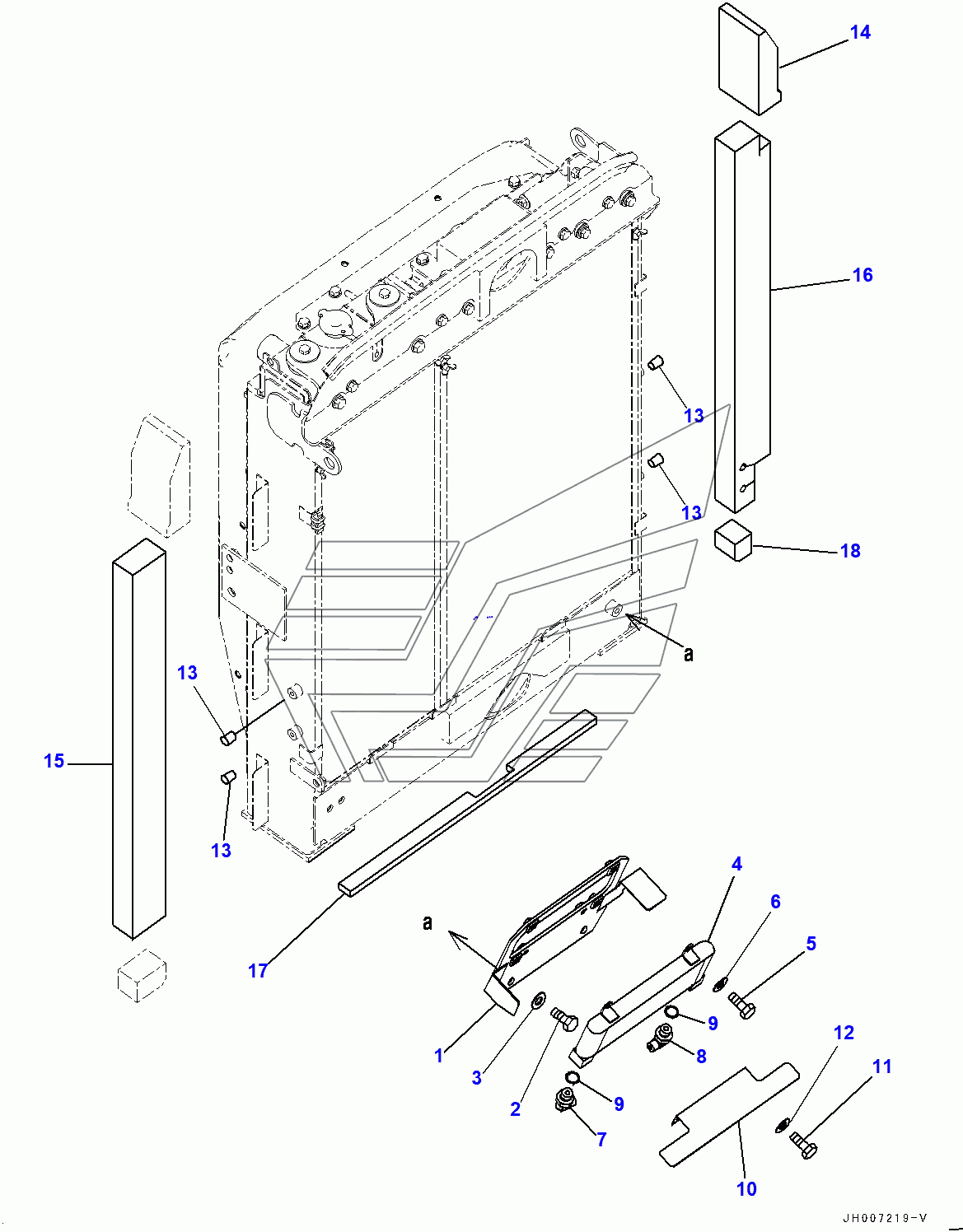

Cooling System, Fuel Cooler (400001-) PC200LC-8M0. Каталог 2010г.

Cooling System, Aftercooler and Shroud (400001-) PC200LC-8M0 Cooling System, Aftercooler Piping (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 20Y-03-41750 Количество на модель: 1
20Y-03-41750
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

Fuel Cooler

Заводской номер: 208-03-71161 Количество на модель: 1
208-03-71161
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80825 Количество на модель: 4
01010-80825
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 02782-10315 Количество на модель: 1
02782-10315
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07002-12034 Количество на модель: 2
07002-12034
2
10

Номер детали на чертеже:

10

Cover

Заводской номер: 208-03-71290 Количество на модель: 1
208-03-71290
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

PLUG

Заводской номер: 07049-01012 Количество на модель: 4
07049-01012
4
14

Номер детали на чертеже:

14

Sheet

Заводской номер: 206-03-21371 Количество на модель: 1
206-03-21371
1
15

Номер детали на чертеже:

15

Sheet

Заводской номер: 20Y-03-41890 Количество на модель: 1
20Y-03-41890
1
16

Номер детали на чертеже:

16

Sheet

Заводской номер: 20Y-03-41562 Количество на модель: 1
20Y-03-41562
1
17

Номер детали на чертеже:

17

Sheet

Заводской номер: 20Y-03-41572 Количество на модель: 1
20Y-03-41572
1
18

Номер детали на чертеже:

18

Sheet

Заводской номер: 20Y-03-41841 Количество на модель: 1
20Y-03-41841
1
