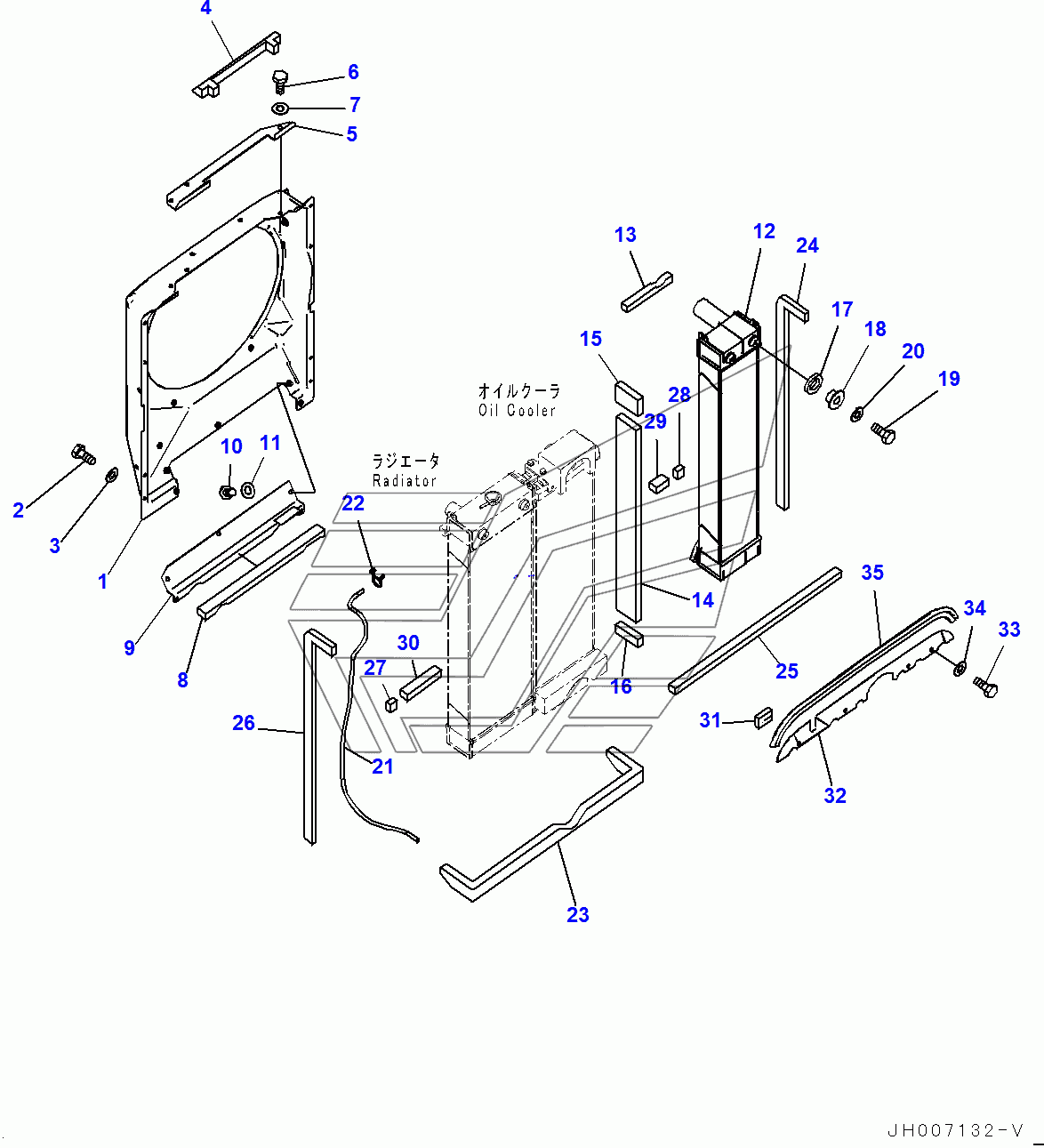

Cooling System, Aftercooler and Shroud (400001-) PC200LC-8M0. Каталог 2010г.

Cooling System, Oil Cooler (400001-) PC200LC-8M0 Cooling System, Fuel Cooler and Condenser (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Shroud

Заводской номер: 20Y-03-46181 Количество на модель: 1
20Y-03-46181
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81020 Количество на модель: 8
01010-81020
8
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
4

Номер детали на чертеже:

4

Sheet

Заводской номер: 20Y-03-42210 Количество на модель: 1
20Y-03-42210
1
5

Номер детали на чертеже:

5

Cover

Заводской номер: 20Y-03-42190 Количество на модель: 1
20Y-03-42190
1
8

Номер детали на чертеже:

8

Sheet

Заводской номер: 20Y-03-42830 Количество на модель: 1
20Y-03-42830
1
9

Номер детали на чертеже:

9

Cover

Заводской номер: 20Y-03-46380 Количество на модель: 1
20Y-03-46380
1
12

Номер детали на чертеже:

12

Aftercooler

Заводской номер: 20Y-03-46170 Количество на модель: 1
20Y-03-46170
1
13

Номер детали на чертеже:

13

Sheet

Заводской номер: 20Y-03-41491 Количество на модель: 1
20Y-03-41491
1
14

Номер детали на чертеже:

14

Sheet

Заводской номер: 20Y-03-42260 Количество на модель: 1
20Y-03-42260
1
15

Номер детали на чертеже:

15

Sheet

Заводской номер: 20Y-03-42160 Количество на модель: 1
20Y-03-42160
1
16

Номер детали на чертеже:

16

Sheet

Заводской номер: 20Y-03-42290 Количество на модель: 1
20Y-03-42290
1
17

Номер детали на чертеже:

17

Cushion

Заводской номер: 22U-03-22860 Количество на модель: 2
22U-03-22860
2
18

Номер детали на чертеже:

18

Collar

Заводской номер: 6738-61-4952 Количество на модель: 2
6738-61-4952
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
21

Номер детали на чертеже:

21

Hose

Заводской номер: 20Y-03-42340 Количество на модель: 1
20Y-03-42340
1
22

Номер детали на чертеже:

22

CLIP

Заводской номер: 206-03-43340 Количество на модель: 1
206-03-43340
1
23

Номер детали на чертеже:

23

Sheet

Заводской номер: 20Y-03-41391 Количество на модель: 1
20Y-03-41391
1
24

Номер детали на чертеже:

24

Sheet

Заводской номер: 206-03-21310 Количество на модель: 1
206-03-21310
1
25

Номер детали на чертеже:

25

Sheet

Заводской номер: 206-03-21320 Количество на модель: 1
206-03-21320
1
27

Номер детали на чертеже:

27

Sheet

Заводской номер: 206-03-21560 Количество на модель: 1
206-03-21560
1
28

Номер детали на чертеже:

28

Sheet

Заводской номер: 206-03-21570 Количество на модель: 1
206-03-21570
1
29

Номер детали на чертеже:

29

Sheet

Заводской номер: 20Y-03-46390 Количество на модель: 1
20Y-03-46390
1
30

Номер детали на чертеже:

30

Sheet

Заводской номер: 20Y-03-46410 Количество на модель: 1
20Y-03-46410
1
31

Номер детали на чертеже:

31

Sheet

Заводской номер: 20Y-03-41633 Количество на модель: 1
20Y-03-41633
1
32

Номер детали на чертеже:

32

Cover

Заводской номер: 20Y-03-42721 Количество на модель: 1
20Y-03-42721
1
35

Номер детали на чертеже:

35

Seal

Заводской номер: 20Y-03-46350 Количество на модель: 1
20Y-03-46350
1
