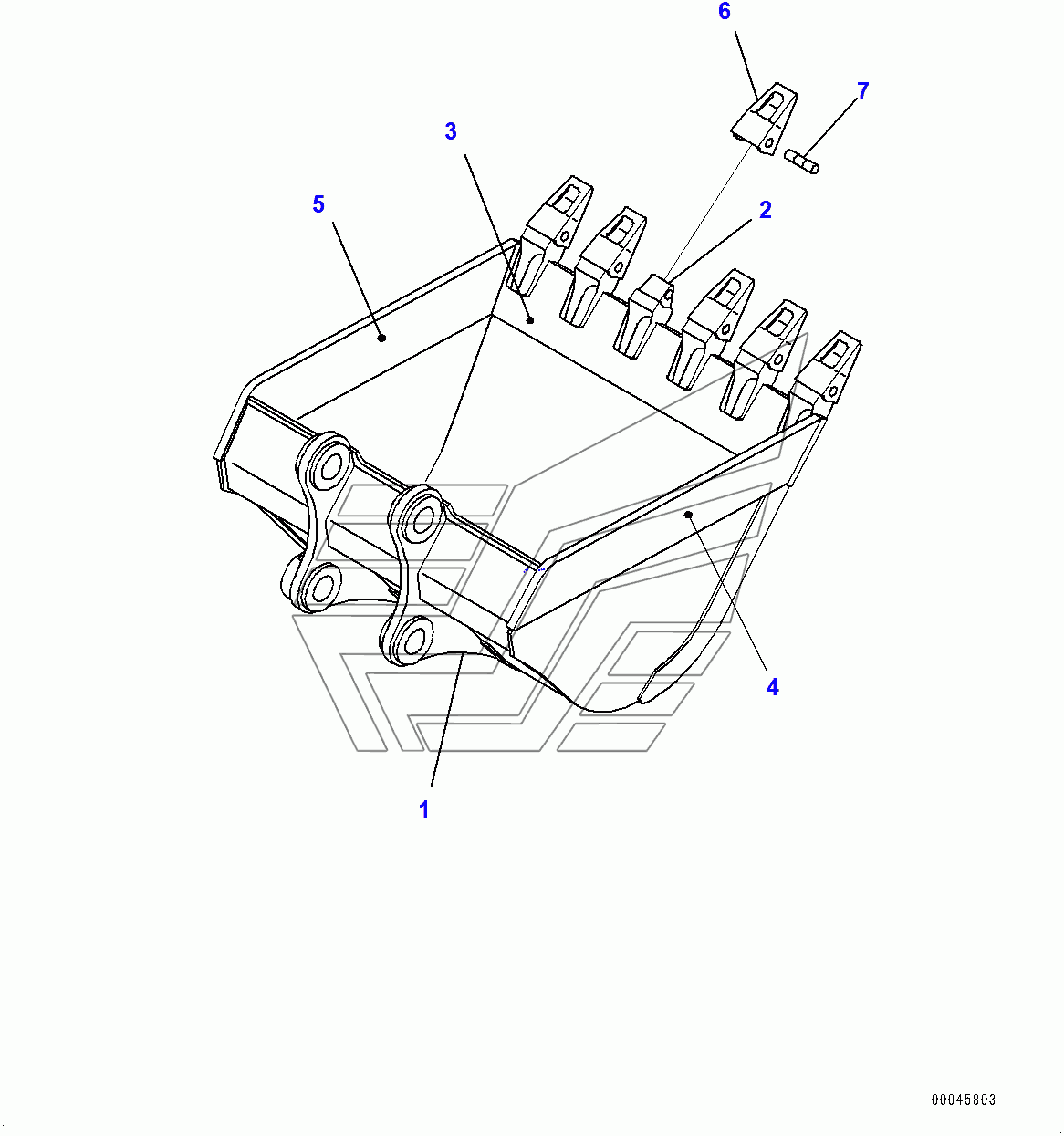

Bucket (400001-) PC200LC-8M0. Каталог 2010г.

Bucket (400001-) PC200LC-8M0 Bucket (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BUCKET

Заводской номер: 20Y-920-3450 Количество на модель: 1
20Y-920-3450
1
2

Номер детали на чертеже:

2

ADAPTER (WELDED)

Заводской номер: 20Y-70-14520 Количество на модель: 6
20Y-70-14520
6
3

Номер детали на чертеже:

3

PLATE (WELDED)

Заводской номер: 20Y-920-3420 Количество на модель: 1
20Y-920-3420
1
4

Номер детали на чертеже:

4

PLATE (WELDED)

Заводской номер: 20Y-920-3C30 Количество на модель: 1
20Y-920-3C30
1
5

Номер детали на чертеже:

5

PLATE (WELDED)

Заводской номер: 20Y-920-3C40 Количество на модель: 1
20Y-920-3C40
1
6

Номер детали на чертеже:

6

TOOTH

Заводской номер: 205-70-19570 Количество на модель: 6
205-70-19570
6
7

Номер детали на чертеже:

7

PIN

Заводской номер: 09244-02496 Количество на модель: 6
09244-02496
6
