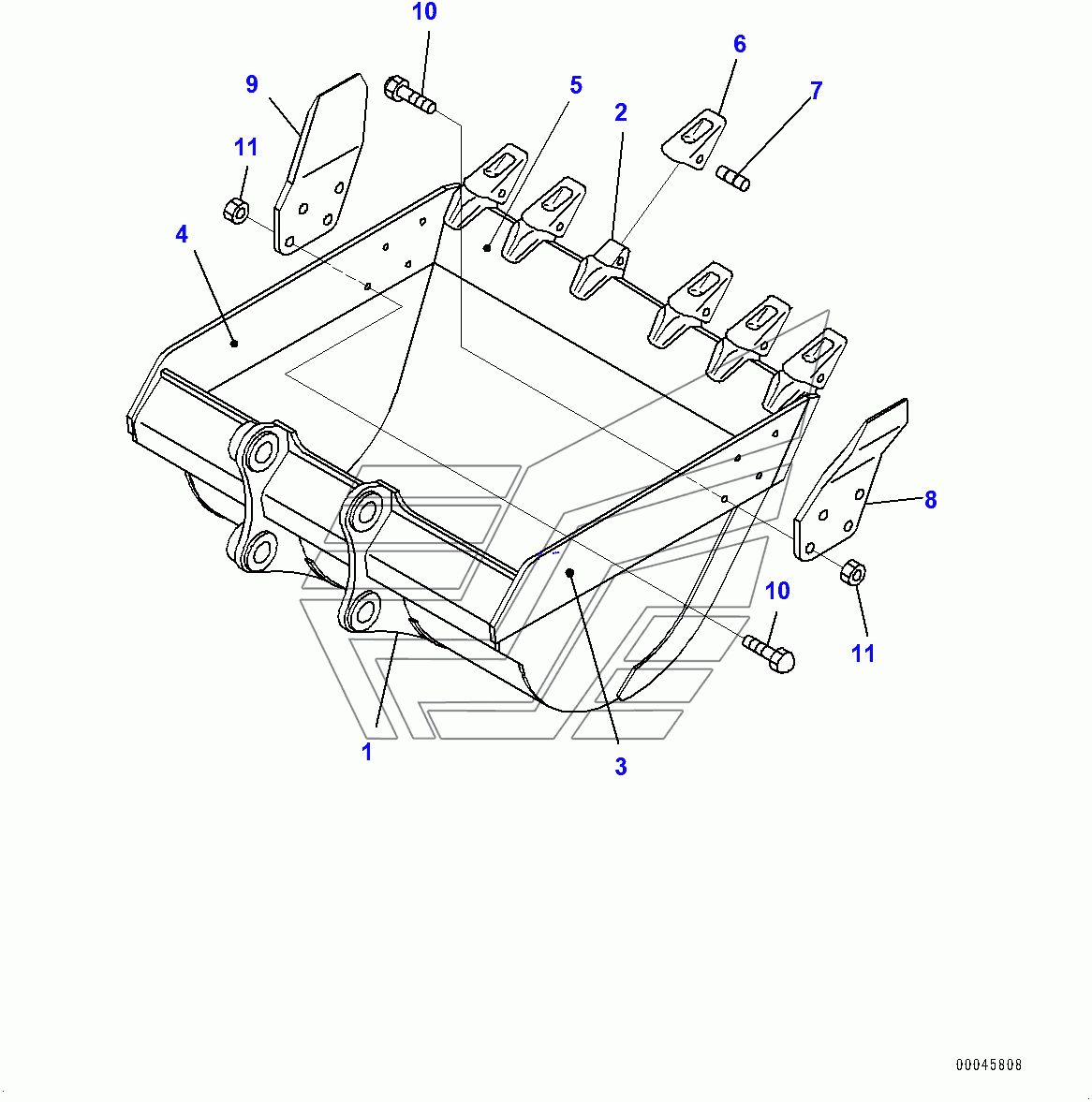

Bucket (400001-) PC200LC-8M0. Каталог 2010г.

Bucket (400001-) PC200LC-8M0 Bucket (400001-) PC200LC-8M0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BUCKET

Заводской номер: 20Y-920-3350 Количество на модель: 1
20Y-920-3350
1
2

Номер детали на чертеже:

2

ADAPTER (WELDED)

Заводской номер: 20Y-70-14520 Количество на модель: 6
20Y-70-14520
6
3

Номер детали на чертеже:

3

PLATE,L.H. (WELDED)

Заводской номер: 20Y-70-34121 Количество на модель: 1
20Y-70-34121
1
4

Номер детали на чертеже:

4

PLATE,R.H. (WELDED)

Заводской номер: 20Y-70-34131 Количество на модель: 1
20Y-70-34131
1
5

Номер детали на чертеже:

5

PLATE (WELDED)

Заводской номер: 20Y-920-1221 Количество на модель: 1
20Y-920-1221
1
6

Номер детали на чертеже:

6

TOOTH

Заводской номер: 205-70-19570 Количество на модель: 6
205-70-19570
6
7

Номер детали на чертеже:

7

PIN

Заводской номер: 09244-02496 Количество на модель: 6
09244-02496
6
8

Номер детали на чертеже:

8

CUTTER,L.H.

Заводской номер: 205-70-74180 Количество на модель: 1
205-70-74180
1
9

Номер детали на чертеже:

9

CUTTER,R.H.

Заводской номер: 205-70-74190 Количество на модель: 1
205-70-74190
1
10

Номер детали на чертеже:

10

BOLT (Y0320-K1)

Заводской номер: 176-32-11210 Количество на модель: 8
176-32-11210
8
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01803-02430 Количество на модель: 8
01803-02430
8
