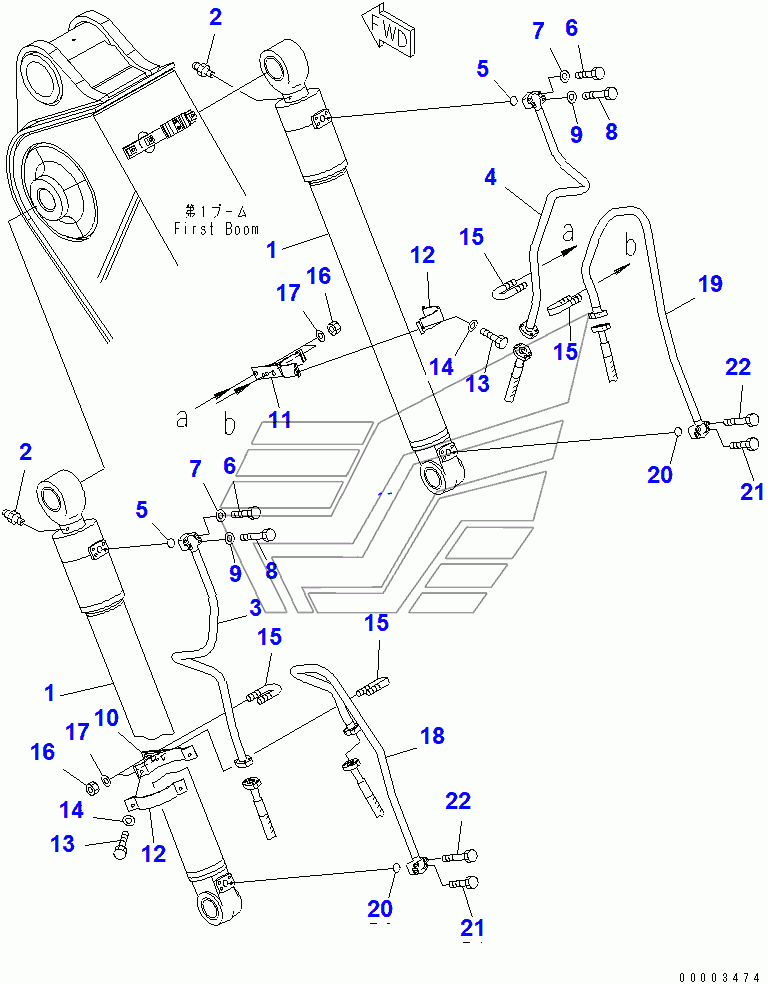

BOOM CYLINDER (FOR 2-PIECE BOOM)(202911-) PC200LC-7. Каталог 2010г.

BOOM CYLINDER (100 HOURS LUBRICATING) PC200LC-7 BOOM CYLINDER (COLD AREA ARRANGEMENT (-40))(255706-) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CYLINDER ASS'Y

Заводской номер: 707-01-0X510 Количество на модель: 2
707-01-0X510
2
2

Номер детали на чертеже:

2

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 20Y-62-46120 Количество на модель: 1
20Y-62-46120
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 20Y-62-46140 Количество на модель: 1
20Y-62-46140
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21045 Количество на модель: 4
07372-21045
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 07372-21060 Количество на модель: 4
07372-21060
4
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20Y-62-46150 Количество на модель: 1
20Y-62-46150
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 20Y-62-46160 Количество на модель: 1
20Y-62-46160
1
12

Номер детали на чертеже:

12

BAND

Заводской номер: 707-88-21251 Количество на модель: 2
707-88-21251
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 07283-32738 Количество на модель: 4
07283-32738
4
16

Номер детали на чертеже:

16

NUT

Заводской номер: 01597-01009 Количество на модель: 8
01597-01009
8
18

Номер детали на чертеже:

18

TUBE

Заводской номер: 20Y-62-46330 Количество на модель: 1
20Y-62-46330
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 20Y-62-46340 Количество на модель: 1
20Y-62-46340
1
