  6. 2-PIECE BOOM (BUCKET CYLINDER PIPING AND LUBRICATING PIPING)(SEC OND BOOM SIDE)(202911-)

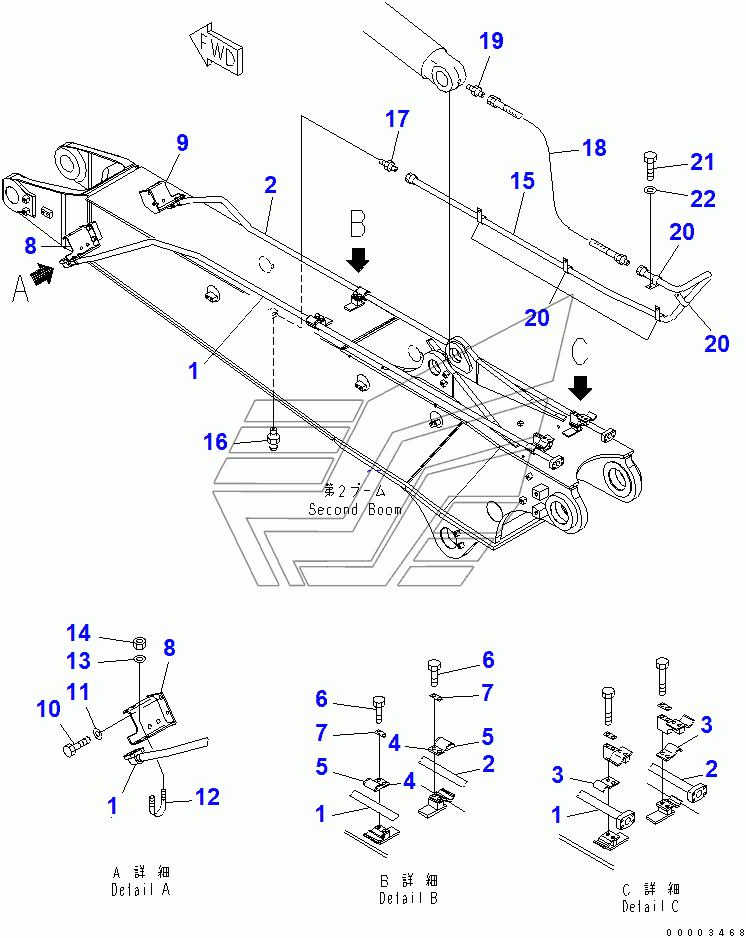

2-PIECE BOOM (BUCKET CYLINDER PIPING AND LUBRICATING PIPING)(SEC OND BOOM SIDE)(202911-) PC200LC-7. Каталог 2010г.

2-PIECE BOOM (SECOND BOOM AND CONNECTING PIN)(202911-) PC200LC-7 2-PIECE BOOM (ADDITIONAL PPING) (SECOND BOOM SIDE)(202911-) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-46460 Количество на модель: 1
20Y-62-46460
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-46470 Количество на модель: 1
20Y-62-46470
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 2
20Y-62-13650
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 20Y-62-13180 Количество на модель: 2
20Y-62-13180
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
5

Номер детали на чертеже:

5

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
5

Номер детали на чертеже:

5

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 1
20Y-62-13761
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 20Y-62-24780 Количество на модель: 1
20Y-62-24780
1
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 20Y-62-24790 Количество на модель: 1
20Y-62-24790
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 07283-32738 Количество на модель: 2
07283-32738
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
14

Номер детали на чертеже:

14

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 20Y-966-3210 Количество на модель: 1
20Y-966-3210
1
16

Номер детали на чертеже:

16

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
17

Номер детали на чертеже:

17

CONNECTOR

Заводской номер: 07214-50813 Количество на модель: 1
07214-50813
1
18

Номер детали на чертеже:

18

HOSE¤ 440MM

Заводской номер: 20Y-70-11520 Количество на модель: 1
20Y-70-11520
1
19

Номер детали на чертеже:

19

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 1
205-70-51390
1
20

Номер детали на чертеже:

20

CLIP

Заводской номер: 04434-50810 Количество на модель: 5
04434-50810
5
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81016 Количество на модель: 5
01010-81016
5
2-PIECE BOOM (SECOND BOOM AND CONNECTING PIN)(202911-) PC200LC-7 2-PIECE BOOM (ADDITIONAL PPING) (SECOND BOOM SIDE)(202911-) PC200LC-7
