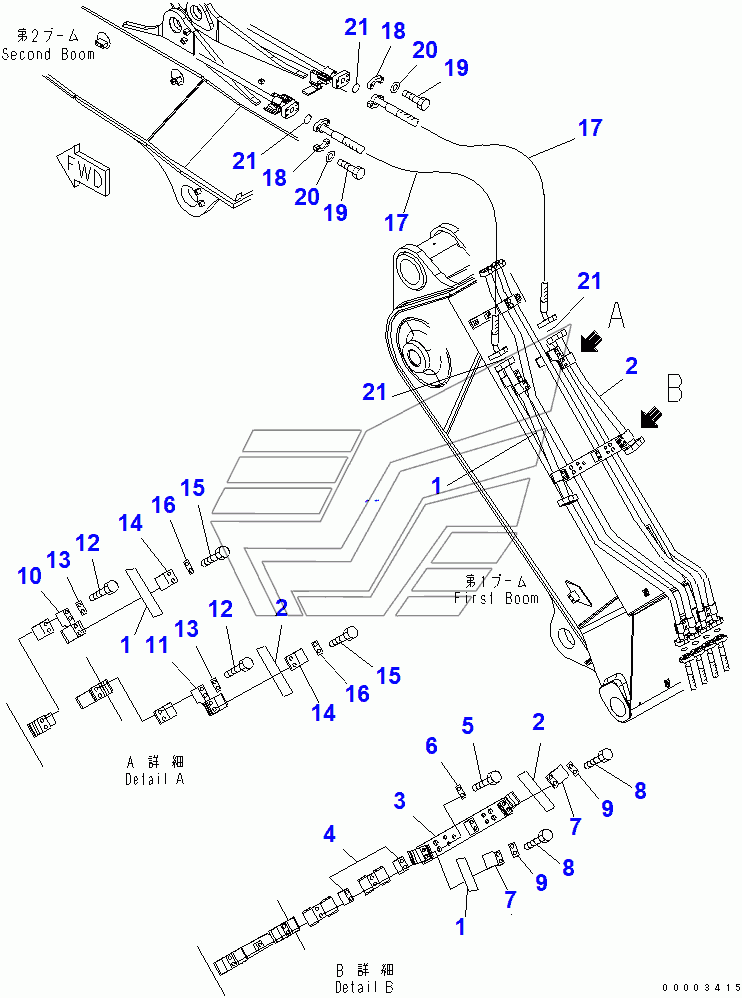

2-PIECE BOOM (ADDITIONAL PIPING) (FIRST BOOM SIDE)(202911-) PC200LC-7. Каталог 2010г.

BOOM (HD) (ADDITIONAL PIPING) (FOR ADDITIONAL PIPING)(253217-) PC200LC-7 BOOM (WORKING LAMP AND BOOM FOOT LUBRICATING) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
10
11
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-46440 Количество на модель: 1
20Y-62-46440
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-46450 Количество на модель: 1
20Y-62-46450
1
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 20Y-62-46430 Количество на модель: 1
20Y-62-46430
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 20Y-62-45280 Количество на модель: 2
20Y-62-45280
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 20Y-966-2270 Количество на модель: 2
20Y-966-2270
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81250 Количество на модель: 4
01010-81250
4
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20Y-62-46540 Количество на модель: 1
20Y-62-46540
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 20Y-62-46550 Количество на модель: 1
20Y-62-46550
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 07083-00513 Количество на модель: 2
07083-00513
2
18

Номер детали на чертеже:

18

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-30823 Количество на модель: 16
01643-30823
16
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 07000-13022 Количество на модель: 4
07000-13022
4
