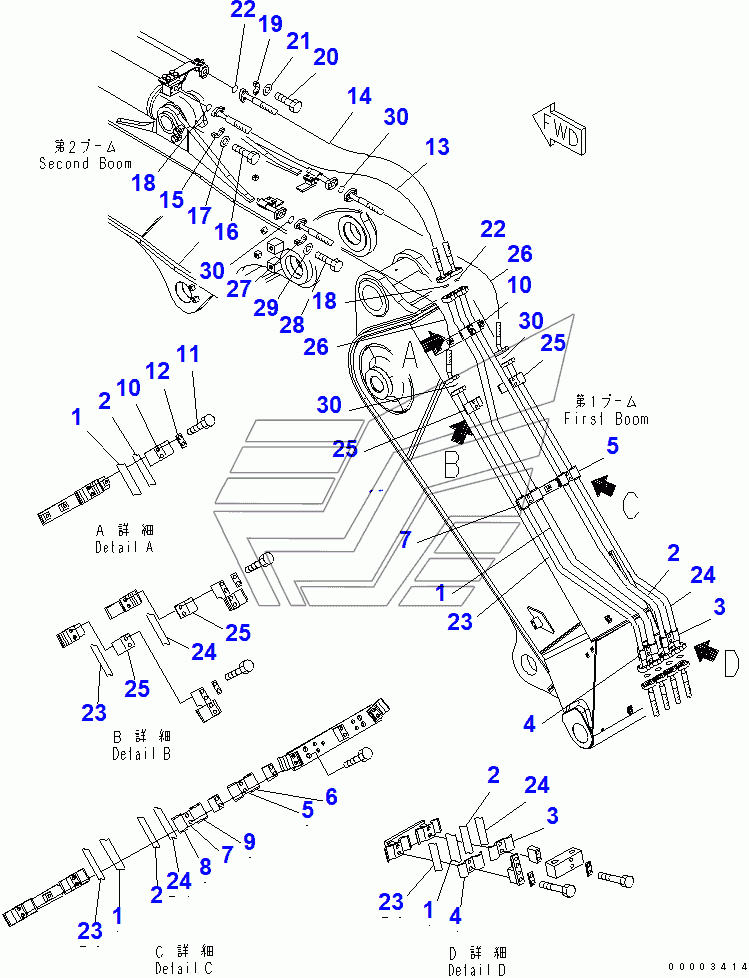

2-PIECE BOOM (ARM CYLINDER AND BUCKET CYLINDER PIPING)(202911-) PC200LC-7. Каталог 2010г.

BOOM (HD) (FOR ADDITIONAL PIPING) (ARM CYLINDER PIPNG AND BUCKET CYLINDER PIPING)(253217-) PC200LC-7 BOOM (ARM CYLINDER PIPING AND BUCKET CYLINDER PIPING) (COLD AREA ARRANGEMENT (-40))(255706-) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
6
6
7
7
9
9
11
12
13
14
15
16
17
18
19
22
23
24
25
26

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-45910 Количество на модель: 1
20Y-62-45910
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-45920 Количество на модель: 1
20Y-62-45920
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 20Y-62-13710 Количество на модель: 1
20Y-62-13710
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 20Y-62-13690 Количество на модель: 1
20Y-62-13690
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 20Y-62-13190 Количество на модель: 1
20Y-62-13190
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 1
20Y-62-13230
1
6

Номер детали на чертеже:

6

SEAT

Заводской номер: 20Y-62-13761 Количество на модель: 2
20Y-62-13761
2
6

Номер детали на чертеже:

6

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 2
20Y-62-13760
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 20Y-62-13740 Количество на модель: 1
20Y-62-13740
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 20Y-62-13730 Количество на модель: 1
20Y-62-13730
1
9

Номер детали на чертеже:

9

SEAT

Заводской номер: 205-62-73431 Количество на модель: 1
205-62-73431
1
9

Номер детали на чертеже:

9

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 1
20Y-62-13450
1
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 07085-01018 Количество на модель: 1
07085-01018
1
14

Номер детали на чертеже:

14

HOSE

Заводской номер: 07085-00618 Количество на модель: 1
07085-00618
1
15

Номер детали на чертеже:

15

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
19

Номер детали на чертеже:

19

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 07000-13025 Количество на модель: 2
07000-13025
2
23

Номер детали на чертеже:

23

TUBE

Заводской номер: 20Y-62-45931 Количество на модель: 1
20Y-62-45931
1
24

Номер детали на чертеже:

24

TUBE

Заводской номер: 20Y-62-45941 Количество на модель: 1
20Y-62-45941
1
25

Номер детали на чертеже:

25

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 2
20Y-62-13650
2
26

Номер детали на чертеже:

26

HOSE

Заводской номер: 07083-00611 Количество на модель: 2
07083-00611
2
