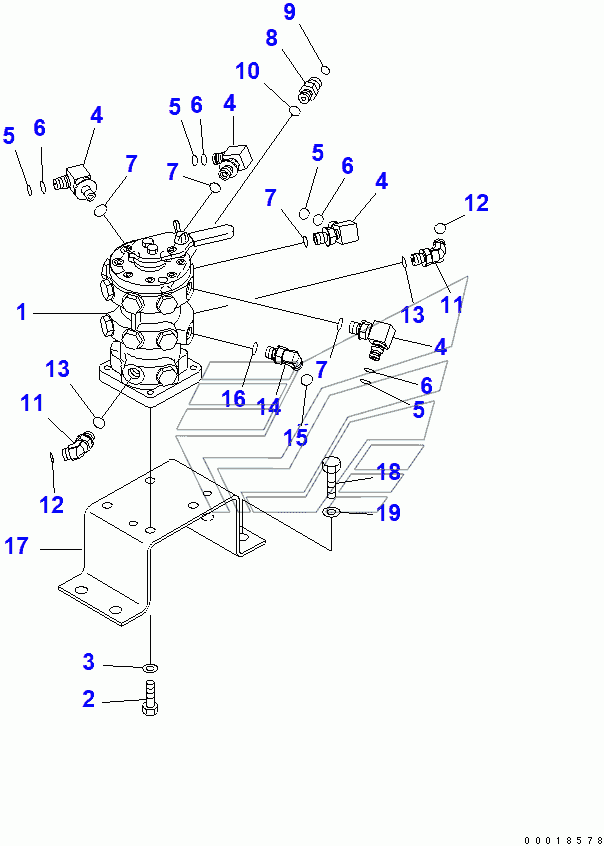

MULTI PATTERN VALVE (MULTI VALVE) (ISO/BACKHOE CHANGE VALVE)(205249-) PC200LC-7. Каталог 2010г.

ATTACHMENT ADDITIONAL PIPING (FOR 2-PIECE BOOM AND ROTARY ARM)(202911-) PC200LC-7 MULTI PATTERN VALVE (HOSE) (ISO/BACKHOE CHANGE VALVE)(205249-) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
14
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE ASS'Y

Заводской номер: 20Y-62-27900 Количество на модель: 1
20Y-62-27900
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 20Y-62-22271 Количество на модель: 4
20Y-62-22271
4
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 201-60-11390 Количество на модель: 1
201-60-11390
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 20Y-62-19560 Количество на модель: 1
20Y-62-19560
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-11423 Количество на модель: 4
07002-11423
4
8

Номер детали на чертеже:

8

NIPPLE

Заводской номер: 11Y-62-12130 Количество на модель: 1
11Y-62-12130
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 11Y-62-12240 Количество на модель: 2
11Y-62-12240
2
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 1
11Y-62-12160
1
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 20Y-62-41560 Количество на модель: 1
20Y-62-41560
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
ATTACHMENT ADDITIONAL PIPING (FOR 2-PIECE BOOM AND ROTARY ARM)(202911-) PC200LC-7 MULTI PATTERN VALVE (HOSE) (ISO/BACKHOE CHANGE VALVE)(205249-) PC200LC-7
