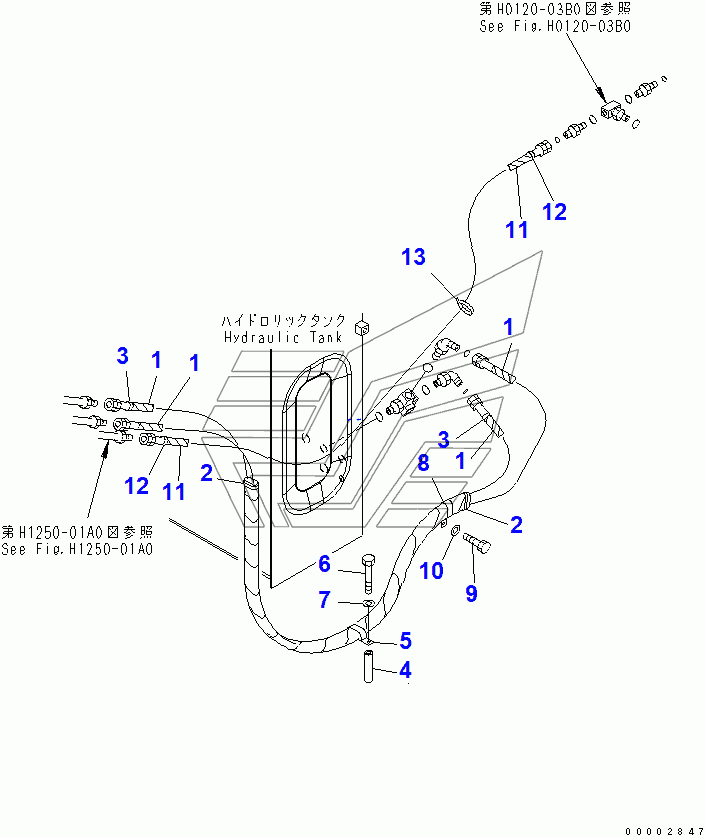

ATTACHMENT PIPING (DRAIN PIPING) (FOR 2-PIECE BOOM AND ROTARY ARM)(202911-) PC200LC-7. Каталог 2010г.

ATTACHMENT PIPING (RETURN) (1 ACTUATOR) PC200LC-7 ATTACHMENT PIPING (ACCUMULATOR AND SOLENOID VALVE) (1 ACTUATOR) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 02760-00327 Количество на модель: 2
02760-00327
2
2

Номер детали на чертеже:

2

BAND

Заводской номер: 08034-20823 Количество на модель: 2
08034-20823
2
3

Номер детали на чертеже:

3

BAND¤ BLUE

Заводской номер: 20Y-62-22820 Количество на модель: 2
20Y-62-22820
2
4

Номер детали на чертеже:

4

COLLAR

Заводской номер: 195-01-16420 Количество на модель: 1
195-01-16420
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 04435-51812 Количество на модель: 1
04435-51812
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01011-81215 Количество на модель: 1
01011-81215
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 02760-00315 Количество на модель: 1
02760-00315
1
12

Номер детали на чертеже:

12

BAND¤ RED

Заводской номер: 20Y-62-22790 Количество на модель: 2
20Y-62-22790
2
13

Номер детали на чертеже:

13

BAND

Заводской номер: 08034-00519 Количество на модель: 1
08034-00519
1
