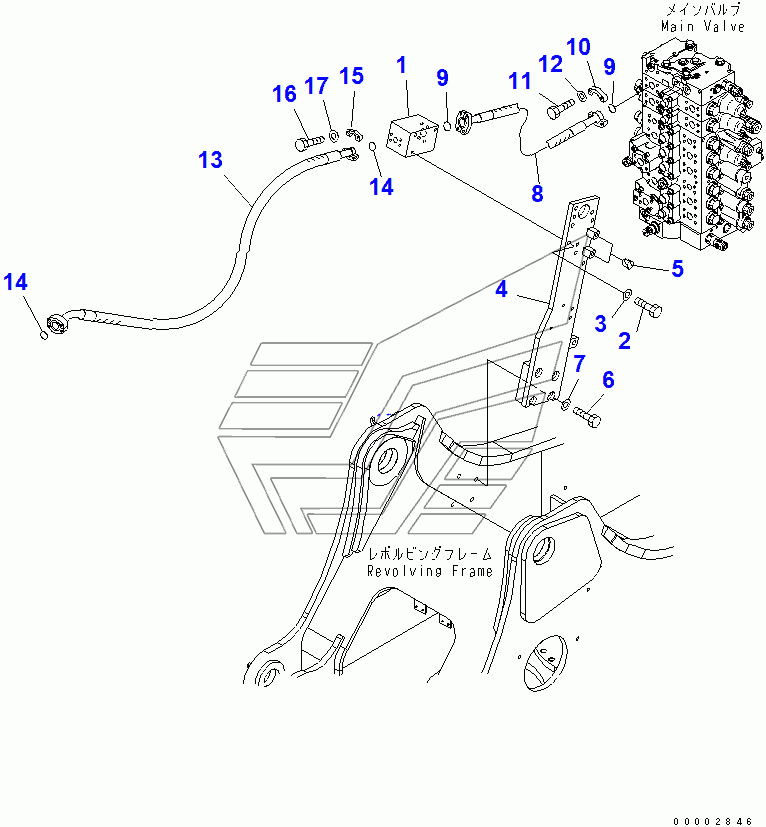

ATTACHMENT PIPING (MAIN R.H.) (FOR 2-PIECE BOOM AND ROTARY ARM)(202911-) PC200LC-7. Каталог 2010г.

ATTACHMENT PIPING (MAIN R.H.) (1 ACTUATOR) PC200LC-7 ATTACHMENT PIPING (MAIN R.H.) (1 ACTUATOR) (FOR BREAKER ADAPTER)(204024-) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 20Y-62-46410 Количество на модель: 1
20Y-62-46410
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81040 Количество на модель: 3
01010-81040
3
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-62-46560 Количество на модель: 1
20Y-62-46560
1
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 07049-01215 Количество на модель: 2
07049-01215
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 07097-01005 Количество на модель: 1
07097-01005
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 2
21T-09-11460
2
10

Номер детали на чертеже:

10

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 07097-20517 Количество на модель: 1
07097-20517
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2
15

Номер детали на чертеже:

15

FLANGE

Заводской номер: 07371-30500 Количество на модель: 4
07371-30500
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-80830 Количество на модель: 8
01010-80830
8
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-50823 Количество на модель: 8
01643-50823
8
