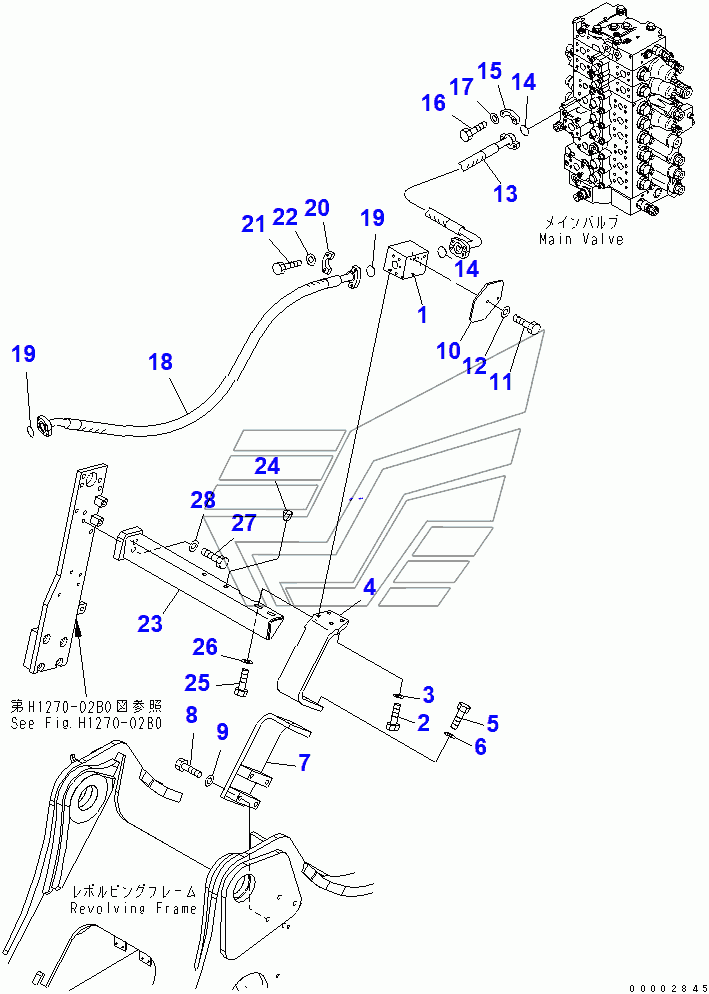

ATTACHMENT PIPING (MAIN L.H.) (FOR 2-PIECE BOOM AND ROTARY ARM)(202911-) PC200LC-7. Каталог 2010г.

RELIEF VALVE (280 KG/175 KG/CM2) (FOR SERVICE VALVE) PC200LC-7 ATTACHMENT PIPING (MAIN R.H.) (1 ACTUATOR) PC200LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 20Y-62-46391 Количество на модель: 1
20Y-62-46391
1
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 20Y-62-46390 Количество на модель: 1
20Y-62-46390
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 20Y-62-43222 Количество на модель: 1
20Y-62-43222
1
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 20Y-62-43230 Количество на модель: 1
20Y-62-43230
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
10

Номер детали на чертеже:

10

COVER

Заводской номер: 20Y-62-43240 Количество на модель: 1
20Y-62-43240
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 07098-01007 Количество на модель: 1
07098-01007
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 2
21T-09-11460
2
15

Номер детали на чертеже:

15

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
18

Номер детали на чертеже:

18

HOSE

Заводской номер: 07097-20516 Количество на модель: 1
07097-20516
1
19

Номер детали на чертеже:

19

O-RING

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2
20

Номер детали на чертеже:

20

FLANGE

Заводской номер: 07371-30500 Количество на модель: 4
07371-30500
4
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-80830 Количество на модель: 8
01010-80830
8
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-50823 Количество на модель: 8
01643-50823
8
23

Номер детали на чертеже:

23

FRAME

Заводской номер: 20Y-62-43263 Количество на модель: 1
20Y-62-43263
1
24

Номер детали на чертеже:

24

PLUG

Заводской номер: 07049-01215 Количество на модель: 2
07049-01215
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81250 Количество на модель: 2
01010-81250
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
