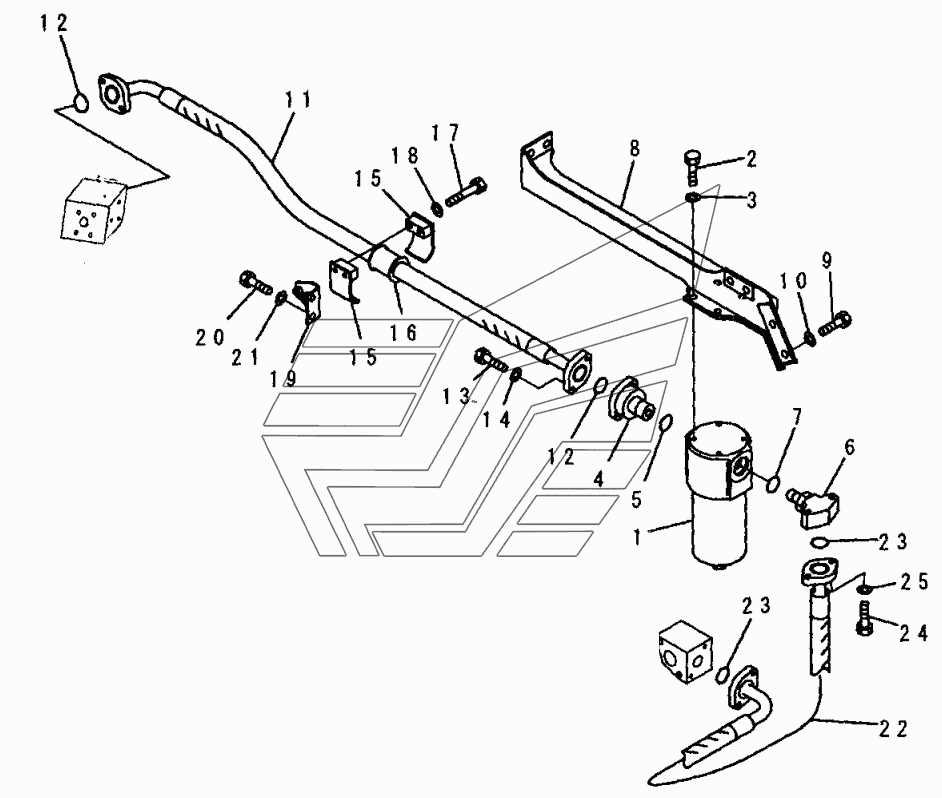

H1270-03A0 ATTACHMENT LINES (RETURN) (SPECIAL PIPING FOR BREAKER) (OPT) PC200, 210(LC)-7. Каталог 2004г.

H1270-02A0 ATTACHMENT LINES (MAIN R. H.) (SPECIAL PIPING FOR BREAKER) (OPT) PC200, 210(LC)-7 H1310-01A0 TRAVEL LINES PC200, 210(LC)-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
11
12
13
14
15
16
17
19
20
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FILTER ASS'Y

Заводской номер: 20Y-970-2700 Количество на модель: 1
20Y-970-2700
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
4

Номер детали на чертеже:

4

FLANGE

Заводской номер: 20Y-62-43351 Количество на модель: 1
20Y-62-43351
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07002-14234 Количество на модель: 1
07002-14234
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 20Y-62-43361 Количество на модель: 1
20Y-62-43361
1
8

Номер детали на чертеже:

8

FRAME

Заводской номер: 20Y-62-43331 Количество на модель: 1
20Y-62-43331
1
11

Номер детали на чертеже:

11

HOSE, 1450MM

Заводской номер: 20Y-62-43311 Количество на модель: 1
20Y-62-43311
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81035 Количество на модель: 4
01010-81035
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 07094-11024 Количество на модель: 2
07094-11024
2
16

Номер детали на чертеже:

16

CUSHION

Заводской номер: 07095-01038 Количество на модель: 1
07095-01038
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81280 Количество на модель: 2
01010-81280
2
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 20Y-62-43320 Количество на модель: 1
20Y-62-43320
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
22

Номер детали на чертеже:

22

HOSE, 1000MM

Заводской номер: 20Y-62-43381 Количество на модель: 1
20Y-62-43381
1
H1270-02A0 ATTACHMENT LINES (MAIN R. H.) (SPECIAL PIPING FOR BREAKER) (OPT) PC200, 210(LC)-7 H1310-01A0 TRAVEL LINES PC200, 210(LC)-7
