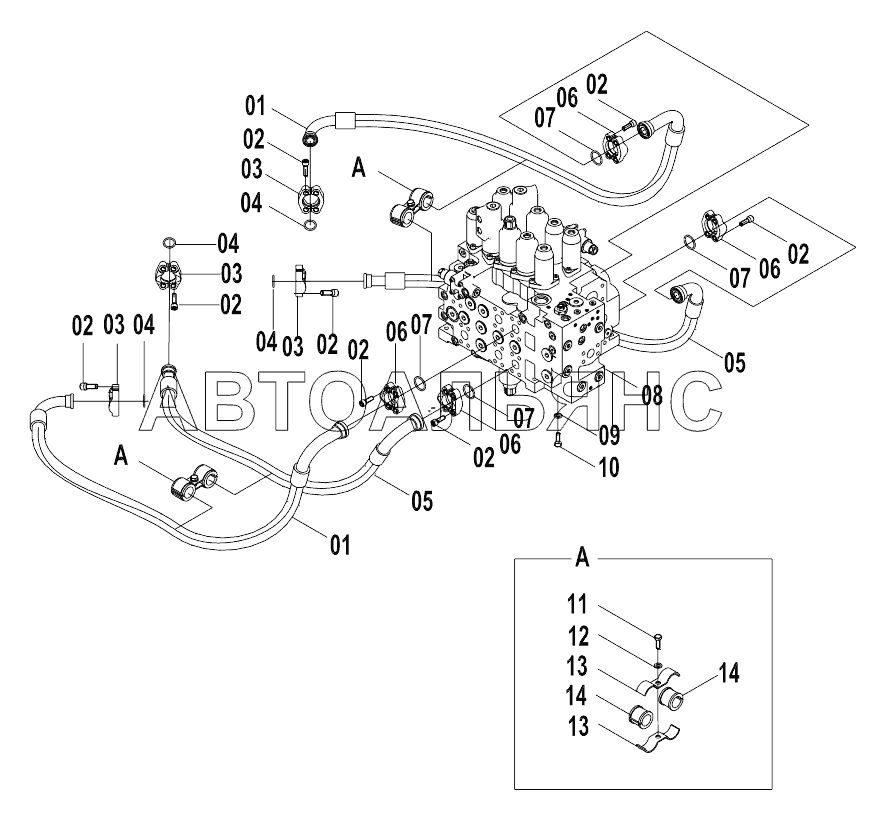

15E0513(E) MAIN HYDRAULIC PIPING (3) CLG-925D. Каталог 2015г.

15E0513(D) MAIN HYDRAULIC PIPING (2) CLG-925D 15E0513(F) MAIN HYDRAULIC PIPING (4) CLG-925D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose as

Заводской номер: 06С4287 Количество на модель: 2
06С4287
2
2

Номер детали на чертеже:

2

SCREW

Заводской номер: 04В0413 Количество на модель: 88
04В0413
88
3

Номер детали на чертеже:

3

Split flange

Заводской номер: 04А0249 Количество на модель: 6
04А0249
6
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 12В0444 Количество на модель: 13
12В0444
13
5

Номер детали на чертеже:

5

Hose as

Заводской номер: 06С3676 Количество на модель: 2
06С3676
2
6

Номер детали на чертеже:

6

SPLIT FLANGE

Заводской номер: 04А0250 Количество на модель: 16
04А0250
16
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 12В0445 Количество на модель: 22
12В0445
22
8

Номер детали на чертеже:

8

Main control valve

Заводской номер: 12С3075 Количество на модель: 1
12С3075
1
8

Номер детали на чертеже:

8

Main control valve

Заводской номер: 12С2410 Количество на модель: 1
12С2410
1
8

Номер детали на чертеже:

8

Main control

Заводской номер: 12С2159 Количество на модель: 1
12С2159
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 06В0008 Количество на модель: 8
06В0008
8
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 00B0017 Количество на модель: 3
00B0017
3
11

Номер детали на чертеже:

11

Болт

Заводской номер: 00B0019 Количество на модель: 17
00B0019
17
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 06B0001 Количество на модель: 6
06B0001
6
13

Номер детали на чертеже:

13

Clamp

Заводской номер: 20A6571 Количество на модель: 4
20A6571
4
14

Номер детали на чертеже:

14

BOOT

Заводской номер: 83A0674 Количество на модель: 4
83A0674
4
