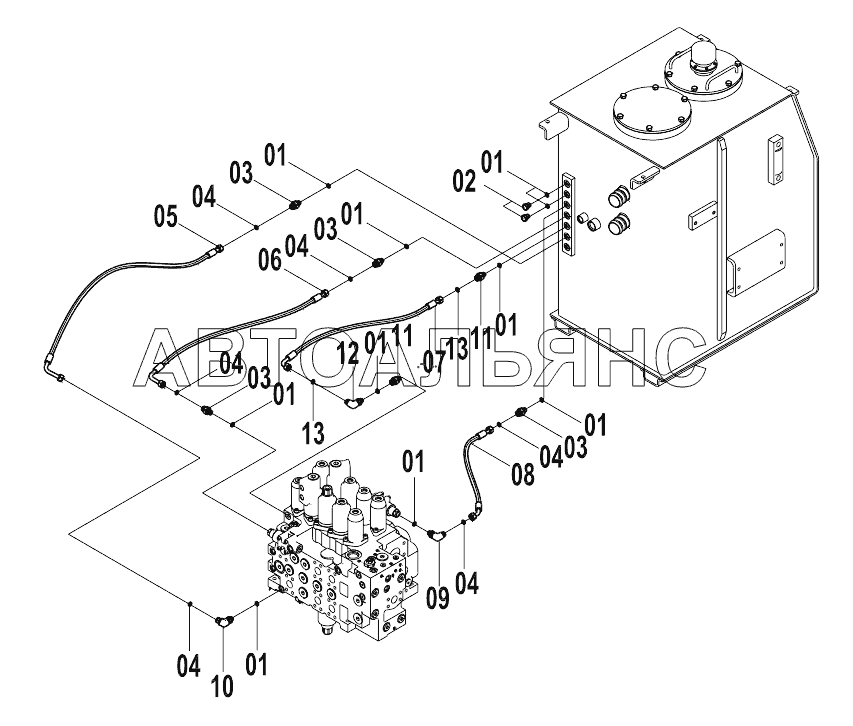

15E0513(C) MAIN HYDRAULIC PIPING (1) CLG-925D. Каталог 2015г.

15E0513(B) OIL OUTPUT PIPING CLG-925D 15E0513(D) MAIN HYDRAULIC PIPING (2) CLG-925D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-RING

Заводской номер: 12В0428 Количество на модель: 10
12В0428
10
2

Номер детали на чертеже:

2

Plug

Заводской номер: 05А0075 Количество на модель: 2
05А0075
2
3

Номер детали на чертеже:

3

Connector

Заводской номер: 00А3491 Количество на модель: 4
00А3491
4
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 12В1406 Количество на модель: 8
12В1406
8
5

Номер детали на чертеже:

5

Hose as

Заводской номер: 05С2493 Количество на модель: 1
05С2493
1
6

Номер детали на чертеже:

6

Hose as

Заводской номер: 05С2494 Количество на модель: 1
05С2494
1
7

Номер детали на чертеже:

7

Hose as

Заводской номер: 06С6264 Количество на модель: 1
06С6264
1
8

Номер детали на чертеже:

8

Hose as

Заводской номер: 05С2492 Количество на модель: 1
05С2492
1
9

Номер детали на чертеже:

9

Connector

Заводской номер: 31С0558 Количество на модель: 1
31С0558
1
10

Номер детали на чертеже:

10

Elbow connector

Заводской номер: 31С0560 Количество на модель: 1
31С0560
1
11

Номер детали на чертеже:

11

CONNECTOR

Заводской номер: 00А4359 Количество на модель: 2
00А4359
2
12

Номер детали на чертеже:

12

CONNECTOR

Заводской номер: 31С0853 Количество на модель: 1
31С0853
1
12

Номер детали на чертеже:

12

CONNECTOR

Заводской номер: 31С1057 Количество на модель: 1
31С1057
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 12В1407 Количество на модель: 2
12В1407
2
