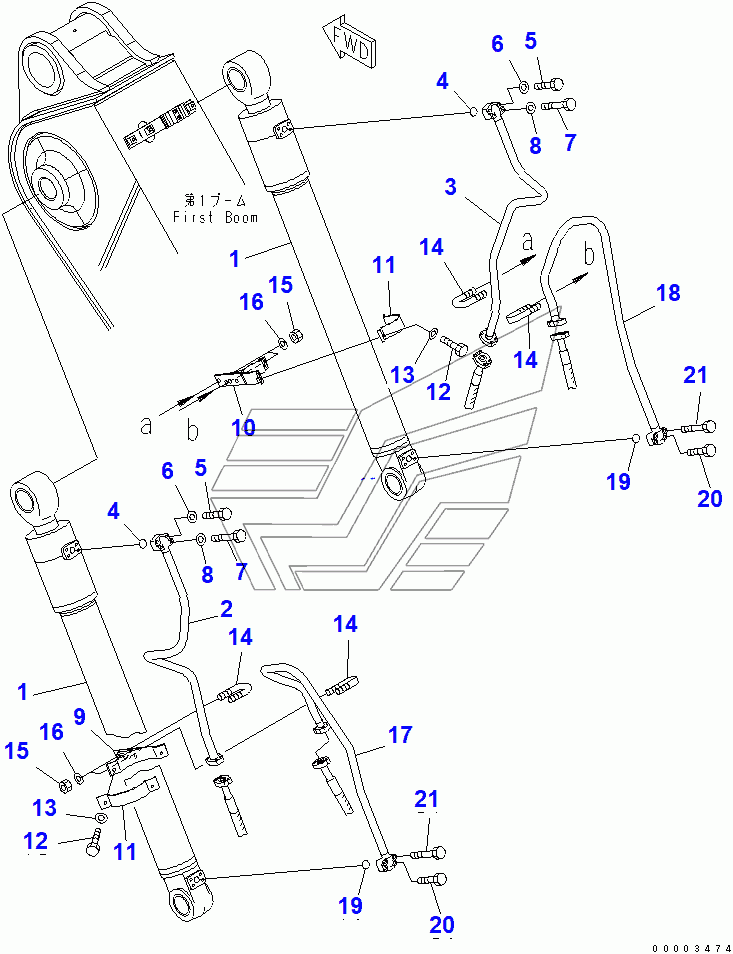

BOOM CYLINDER (FOR 2-PIECE BOOM)(202911-) PC200-7-AA. Каталог 2010г.

BOOM CYLINDER PC200-7-AA BOOM PIN PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
12
13
14
15
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CYLINDER ASS'Y

Заводской номер: 707-01-0X510 Количество на модель: 2
707-01-0X510
2
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-46120 Количество на модель: 1
20Y-62-46120
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 20Y-62-46140 Количество на модель: 1
20Y-62-46140
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 07000-13030 Количество на модель: 2
07000-13030
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 07372-21045 Количество на модель: 4
07372-21045
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 07372-21060 Количество на модель: 4
07372-21060
4
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 20Y-62-46150 Количество на модель: 1
20Y-62-46150
1
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20Y-62-46160 Количество на модель: 1
20Y-62-46160
1
11

Номер детали на чертеже:

11

BAND

Заводской номер: 707-88-21251 Количество на модель: 2
707-88-21251
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 07283-32738 Количество на модель: 4
07283-32738
4
15

Номер детали на чертеже:

15

NUT

Заводской номер: 01597-01009 Количество на модель: 8
01597-01009
8
17

Номер детали на чертеже:

17

TUBE

Заводской номер: 20Y-62-46330 Количество на модель: 1
20Y-62-46330
1
18

Номер детали на чертеже:

18

TUBE

Заводской номер: 20Y-62-46340 Количество на модель: 1
20Y-62-46340
1
BOOM CYLINDER PC200-7-AA BOOM PIN PC200-7-AA
