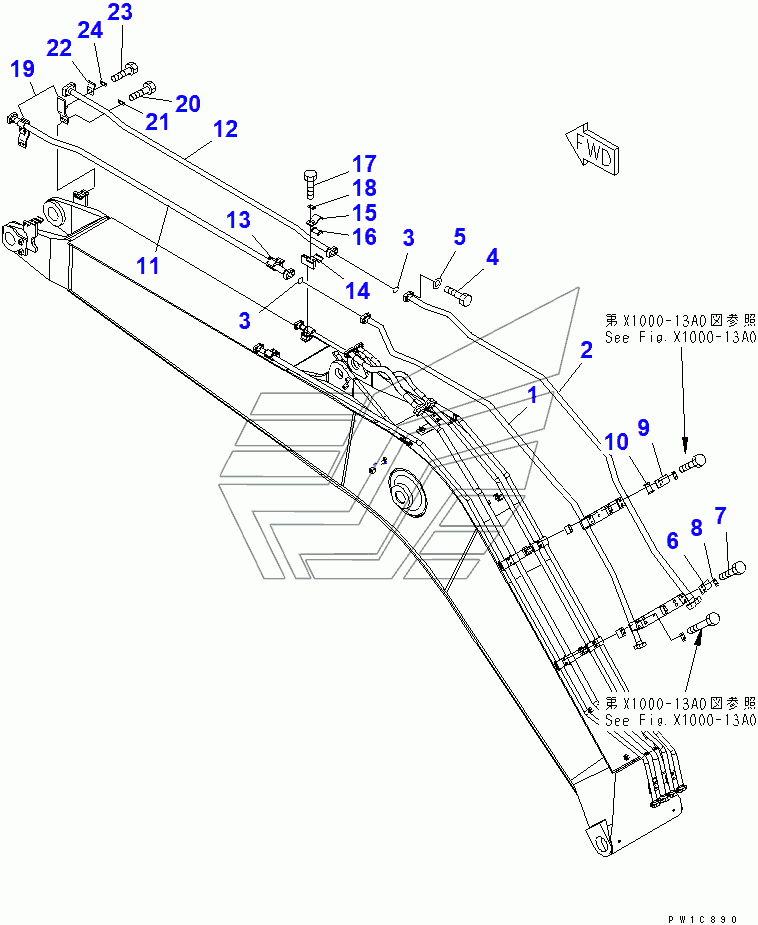

BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING) (FOR ARM CRANE) PC200-7-AA. Каталог 2010г.

BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING) PC200-7-AA 2-PIECE BOOM (ADDITIONAL LINE) (FIRST BOOM SIDE)(202911-) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
14
17
17
19
19
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-45221 Количество на модель: 1
20Y-62-45221
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-45231 Количество на модель: 1
20Y-62-45231
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 2
207-62-31330
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81250 Количество на модель: 4
01010-81250
4
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 207-62-52430 Количество на модель: 2
207-62-52430
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 207-62-52350 Количество на модель: 2
207-62-52350
2
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 205-62-73431 Количество на модель: 4
205-62-73431
4
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 205-62-73430 Количество на модель: 1
205-62-73430
1
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 20Y-62-45290 Количество на модель: 1
20Y-62-45290
1
12

Номер детали на чертеже:

12

TUBE

Заводской номер: 20Y-62-45310 Количество на модель: 1
20Y-62-45310
1
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 20Y-62-45251 Количество на модель: 1
20Y-62-45251
1
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 20Y-62-45250 Количество на модель: 1
20Y-62-45250
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 20Y-62-45260 Количество на модель: 1
20Y-62-45260
1
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 20Y-62-45261 Количество на модель: 1
20Y-62-45261
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81235 Количество на модель: 4
01010-81235
4
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 20Y-62-45380 Количество на модель: 2
20Y-62-45380
2
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: 20Y-62-45381 Количество на модель: 2
20Y-62-45381
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING) PC200-7-AA 2-PIECE BOOM (ADDITIONAL LINE) (FIRST BOOM SIDE)(202911-) PC200-7-AA
